2-49
2
■ 将 ZS 电动送料器安装在 ZS 料车上时
3
将 ZS 电动送料器安装在 ZS 料车上。
1. 把住送料器的手柄杆。
2. 确认料车上下导槽的安装号码一致。
3. 将送料器的导条对准送料器架的导槽之后，将送料器放置在送料器架上。
4. 握紧手柄杆将送料器沿导槽滑动直到插入到位。
c
注意
•
安装送料器时，请勿用力过猛以免损坏送料器。
•
插入送料器时，若所插入的上下导槽的安装号码不一致，送料器会被斜着安装。这会导致安装不良，送料器与料车被损坏。
18
50
18
50

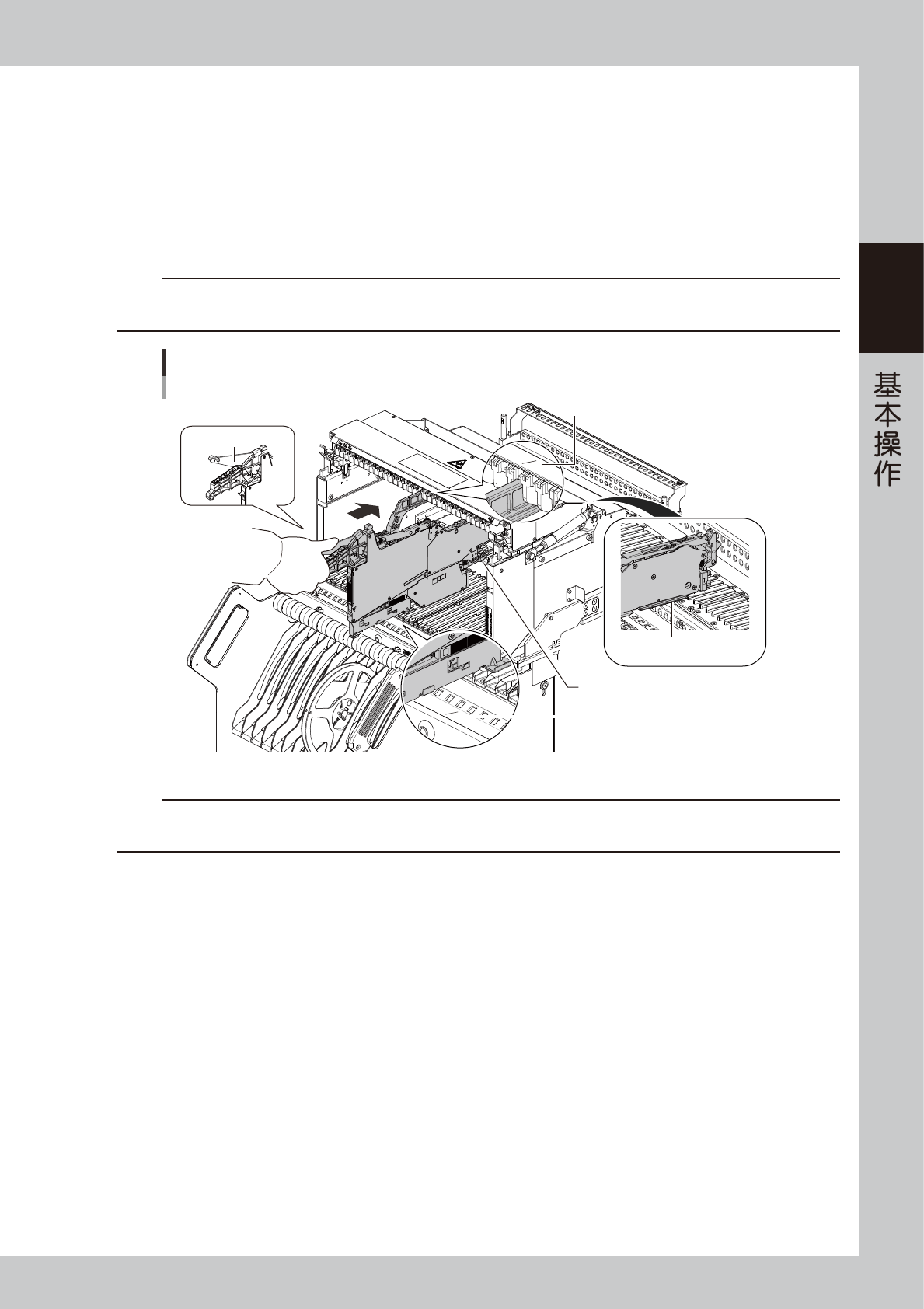

安装ZS电动送料器
ZS料车
手柄杆
导条
上侧安装号码
下侧安装号码
锁定杆
25215-KMK-00
c
注意
•
请务必使导条对准送料器架的导槽之后再滑动插入。
•
安装送料器时，请务必握紧手柄杆。否则，锁定杆将无法完全打开。
4
使锁定杆锁定。
松开手柄杆，确认锁定杆已被锁定在送料器架上了。若送料器的安装不正确，贴装过程中可能会发生脱离
现象。
5
检查送料器的安装状态。
从送料器的侧面目视检查送料器。
•
压料盖已被锁定，没有浮起。
•
送料器的定位部已插入到位。
•
送料器的导条已完全嵌入了送料器架的导槽中。
2-50
2
■ 将 SS 电动送料器安装在 ZS 料车上时
3
打开导槽盖板。
1. 按料车左右的锁杆，解除锁定。
2. 向上打开导槽盖板。

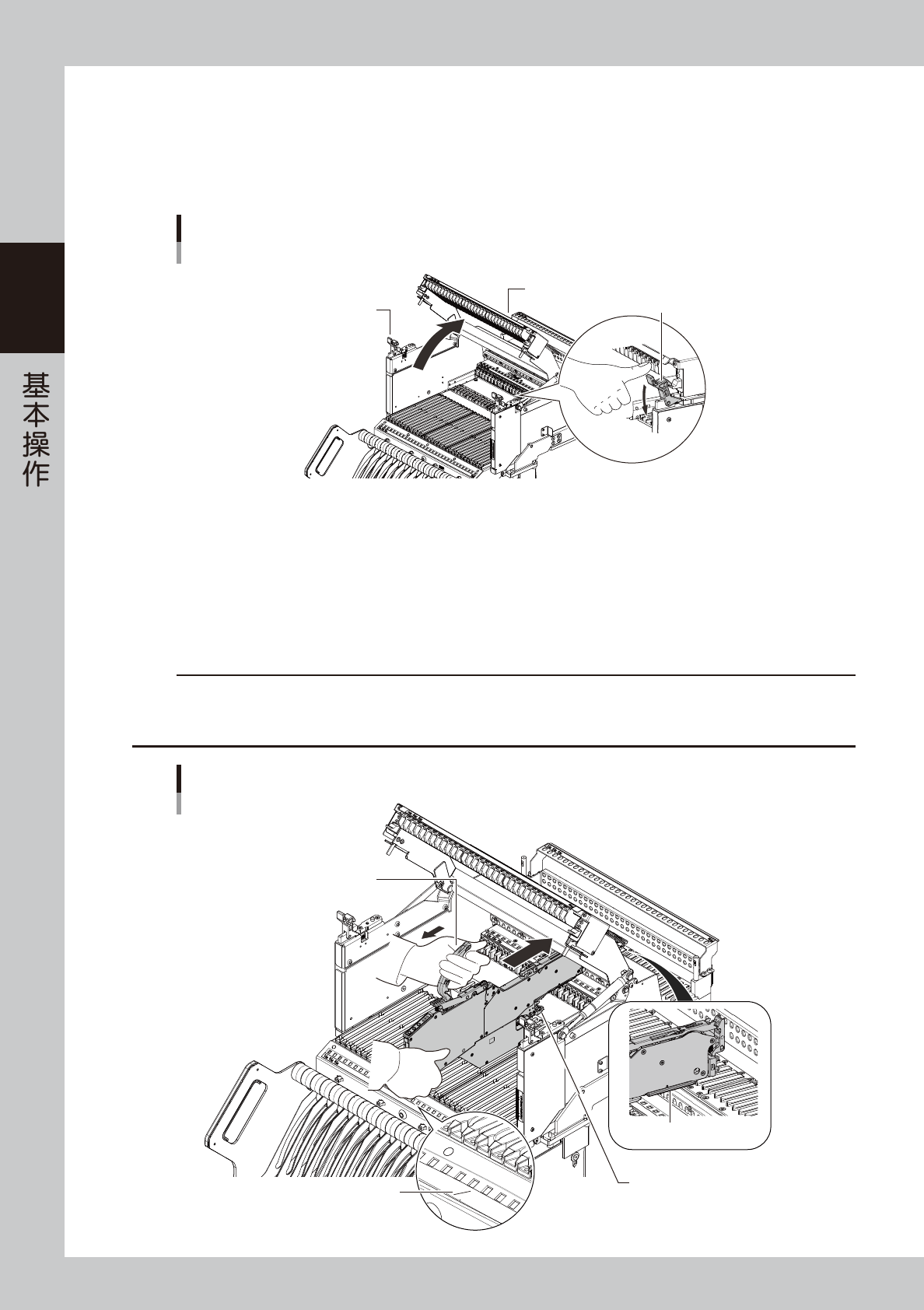

打开导槽盖板
ZS料车
导槽盖板
锁杆
锁杆
25216-KMK-00
4
安装 SS 电动送料器。
1. 用一只手托住 SS 电动送料器的尾部，用另一只手将把手向后扳动。
2. 确认安装位置的号码。
3. 将送料器的导条对准送料器架的导槽之后，将送料器预放在送料器架上。
4. 在向后拉住把手的状态下，将送料器沿导槽滑动直到插入到位。
c
注意
•
安装送料器时，请勿用力过猛以免损坏送料器。
•
请务必使导条对准料车上的导槽之后再滑动插入。若送料器被斜着安装，可能会导致安装不良或送料器与料车被损坏。
•
安装送料器时，请务必将把手向后扳到位。否则，锁定杆将无法完全打开。
18
50
安装SS电动送料器
ZS料车
导条
锁定杆
将把手向后扳动
确认安装号码
25217-KMK-00
2-51
2
5
使 SS 电动送料器的锁定杆锁定。
松开把手，确认送料器的锁定杆已被锁定在送料器架上。
若送料器未被正确锁定，在贴装过程中送料器可能会脱落。
6
关闭导槽盖板。
1. 关闭料车的导槽盖板。
2. 轻按料车两侧的锁杆，锁定导槽盖板。

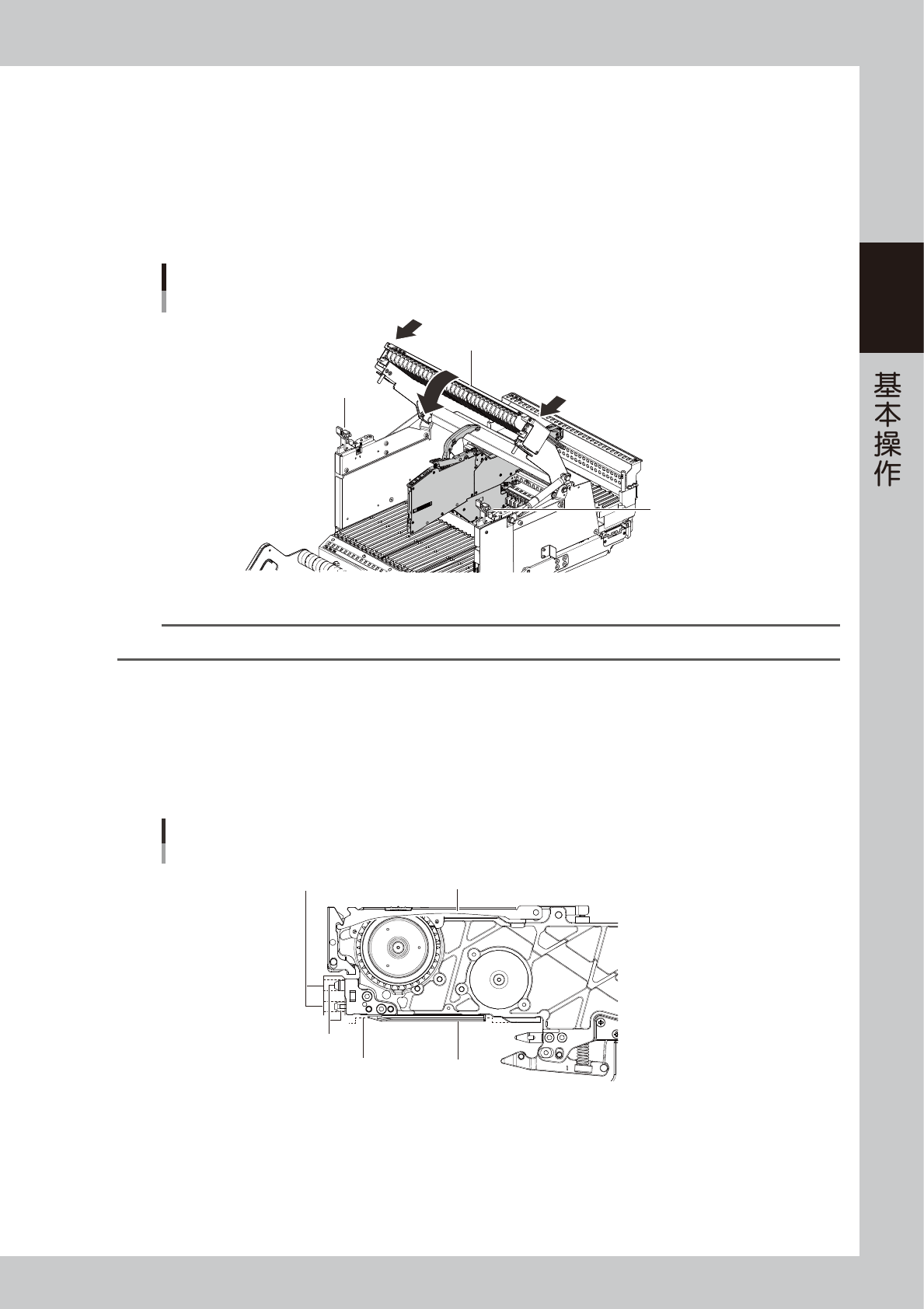

关闭导槽盖板
ZS料车
导槽盖板
锁杆
锁杆
25218-KMK-00
n
要点
生产过程中，若导槽盖板的锁杆松开，贴片机会因联锁而停机。请务必确认导槽盖板已被正确锁定。
7
检查送料器的安装状态。
从送料器的侧面目视检查送料器。
•
压料盖已被锁定，没有浮起。
•
送料器的定位部已插入到位。
•
送料器的导条已完全嵌入了送料器架的导槽中。
正常安装的送料器
送料器前端部的侧视图
压料盖
前端固定块的定位销
导条
送料器架侧的
定位孔
送料器架的导槽
25219-KMK-00
