■ 在“装置”画面设定走带间距的方法
下面，介绍在“装置”画面设定走带间距的方法。要使用该方法，需将 [ 机器设置 ]-“机器信息”-“选项设置”画面的
“指定送料器的走带间距”参数设定为“在送料器中设置”。
1
确认带装元件的送料间距。
在设置之前先确认带装元件的送料间距。
2
将送料器安装在贴片机的送料器架上。
1. 按“生产设计”画面的 [ 选择基板 ] 按钮，读入基板程序。
2. 按“生产设计”画面的 [ 送料器列表 ] 按钮，打开“送料器列表”画面。
3. 根据送料列表安装送料器。
安装送料器
送料器列表
[送料器列表]按钮
送料器列表画面
26230-KMK-00
3
打开 [ 装置 ]-“送料器”画面。
4
确认对象送料器的走带间距。
在送料器画面的送料器列表中确认当前的走带间距。
确认间距
[装置] -“送料器”画面
走带间距
26231-KMK-00
2-59
2
5
打开送料器设置画面。
选择需要设定走带间距的送料器，按 [ 送料器设置 ] 按钮。
参考
可从送料器安装示意图或送料器列表中选择。
6
设定走带间距。
从下拉框中选择适合所安装元件用的间距，按 [OK] 按钮。

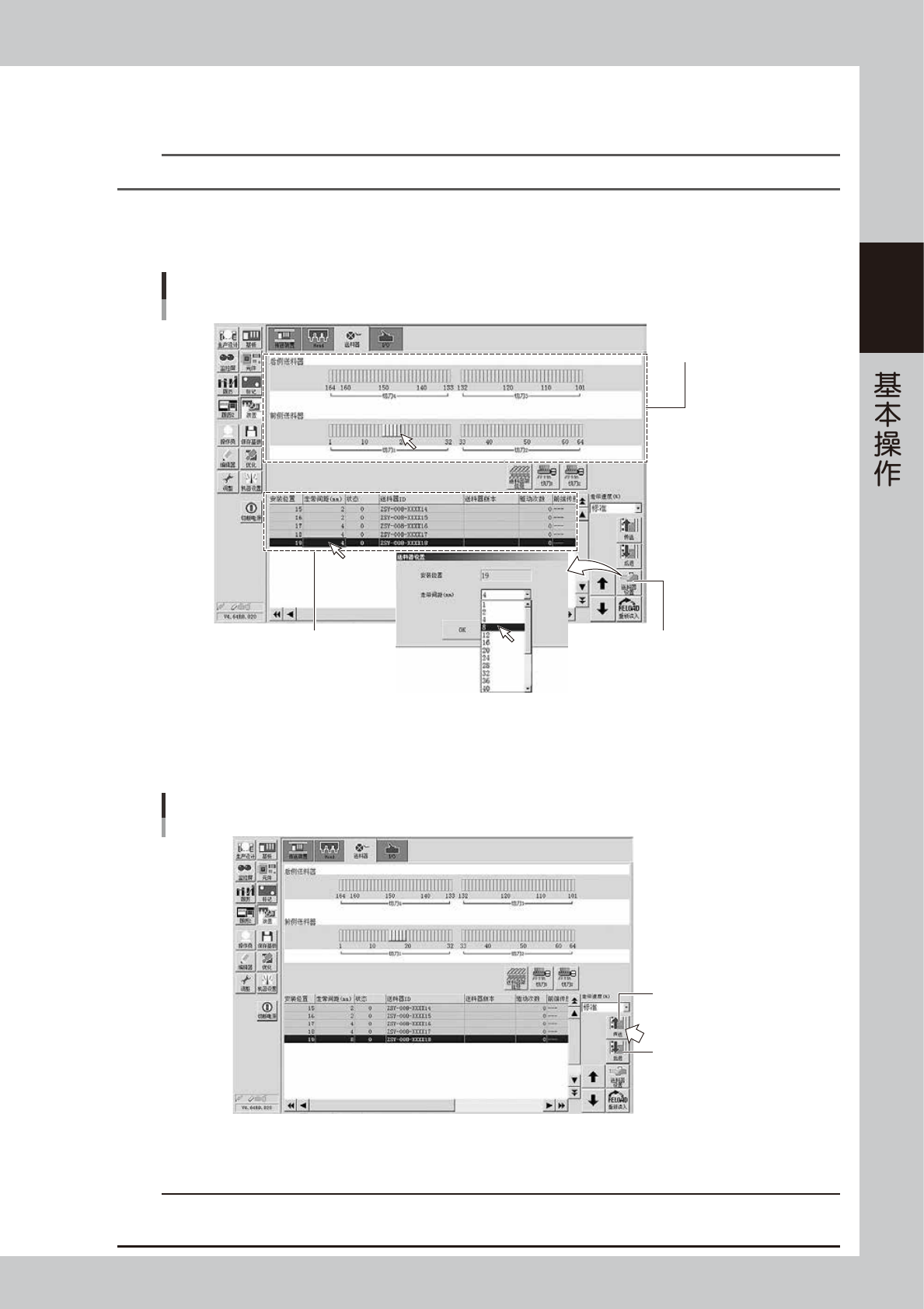

设定走带间距
[装置] -“送料器”-“送料器设置”画面
送料器列表 [送料器设置]按钮
送料器安装示意图
26232-KMK-00
7
确认走带状态。
按画面右下方的 [ 传送 ] 按钮，确认料带是否按设定的走带间距被准确传送。
走带状态的确认
[传送]按钮
[后退]按钮
26233-KMK-00
c
注意
使元件对准待机位置时，请务必按 2 次以上 [ 退后 ] 按钮先退回元件之后，再按 [ 传送 ] 按钮使元件对准待机位置。
若只按 1 次 [ 退回 ] 按钮或只按 [ 退回 ] 按钮来对准待机位置，最先被吸取的元件可能会发生吸料位置偏移。
2-60
2
4.1.5 盖带与载带的清除
在日常生产中，需要定期清除用完的盖带与载带。
■ 盖带的清除方法
n
要点
尤其是使用拼接料带功能连续供给元件时，如下图所示，因装不下用完的盖带，尾盖受挤压而自动打开 ( 如 8mm 带装元件，只能
装约 2 个料带盘的盖带 )。此时，也必须按照下列步骤，用尾盖内侧的切带刀片将已用完的盖带切断。

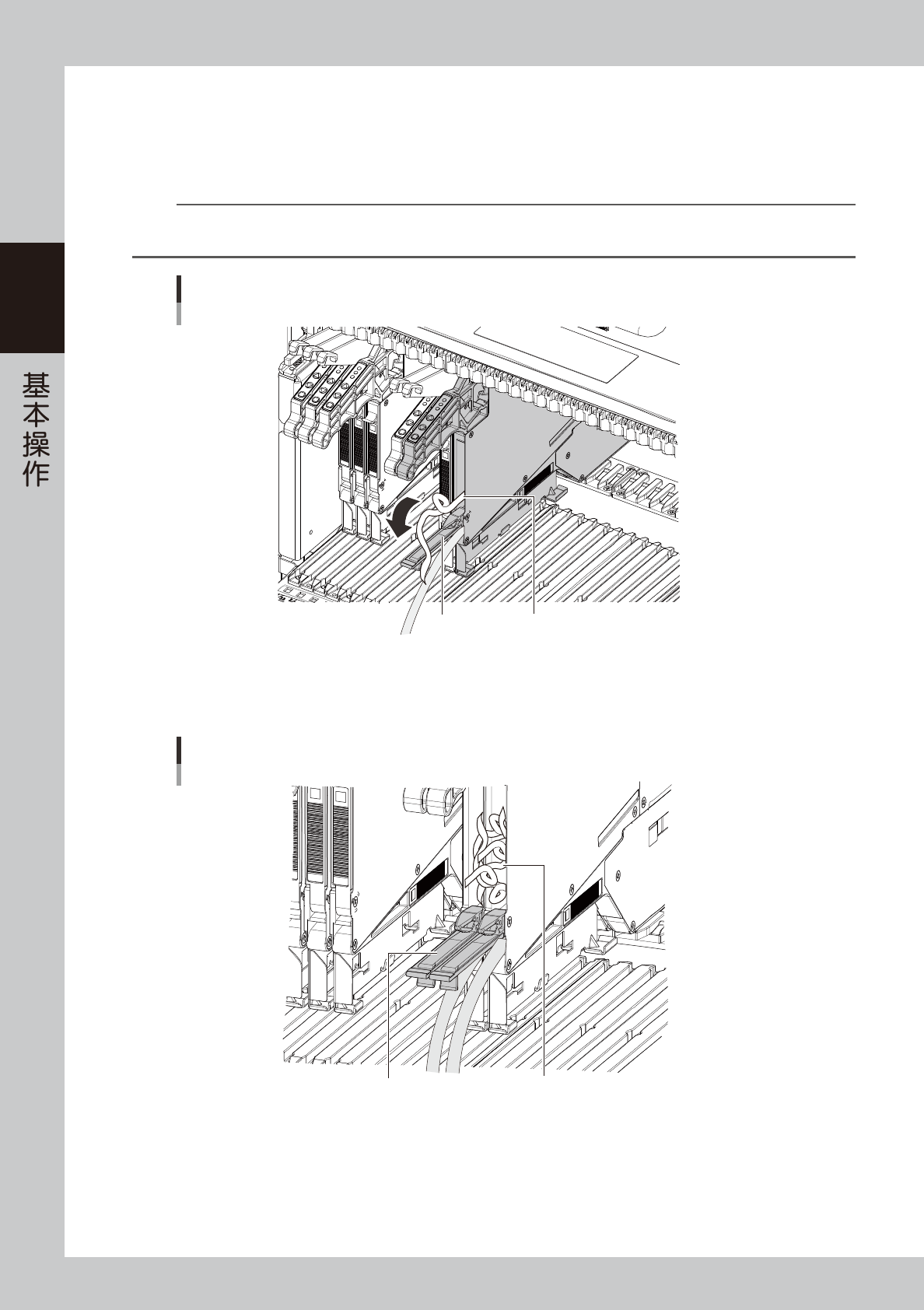

尾盖自动打开时的状态
被挤出的盖带尾盖
25225-KMK-00
1
确认用完的盖带。
打开尾盖，确认尾盖内是否积存了用完的盖带。
确认送料器内的盖带
确认用完的盖带
尾盖
25226-KMK-00
