1-3
1

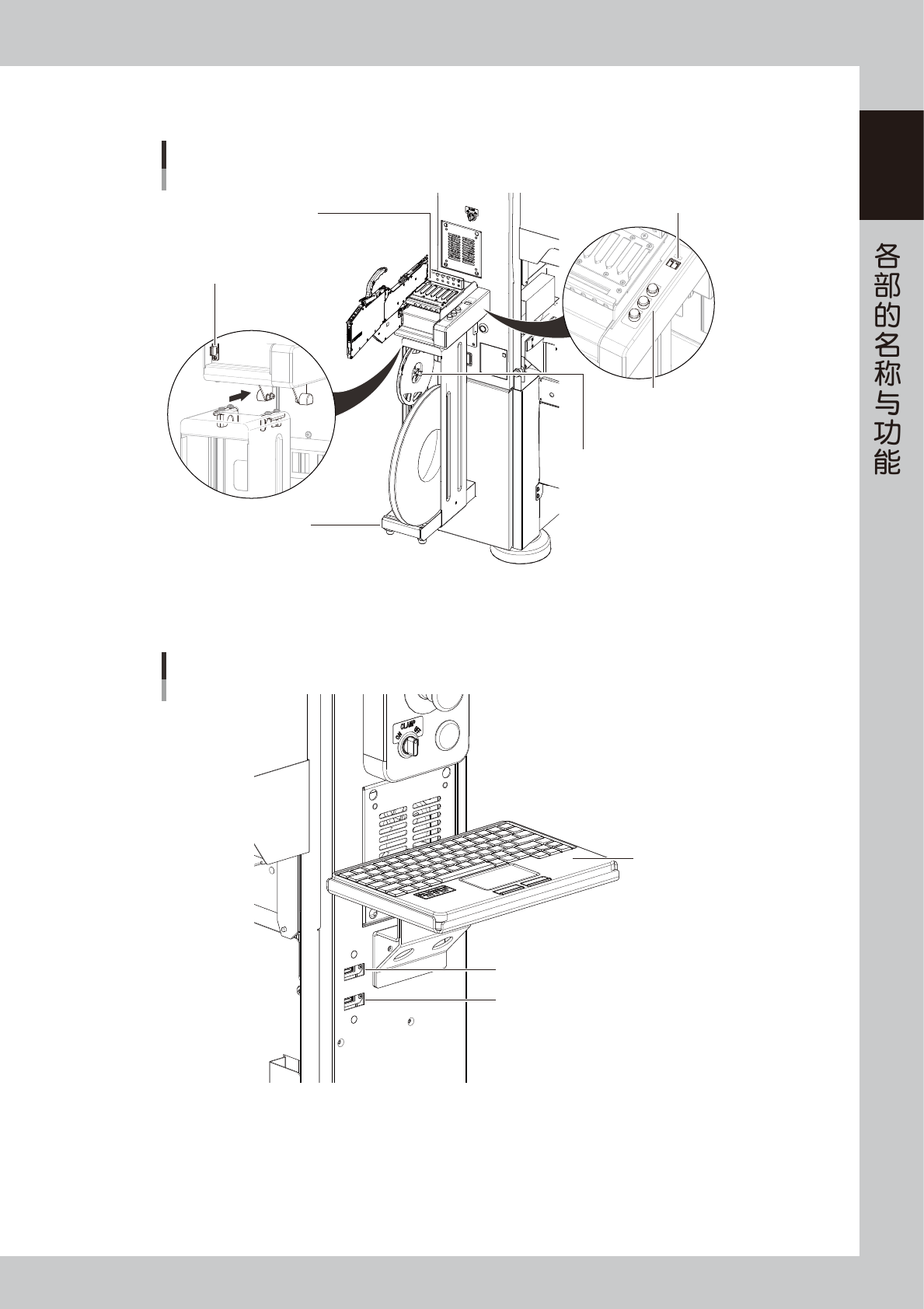

□ 上料台 ( 选配 )
给电动送料器安装带装元件以及调节走带间距时使用。
上料台
7英寸
料带盘用托架
导槽
显示窗（显示间距）
控制按钮
(设定间距）
超过7英寸的
料带盘用托架
电源、信号用插口
25102-KMK-00
■ USB 存储器用端口
备份数据与升级版本时使用。
USB端口
键盘专用端口
USB存储器用端口
键盘 (选配)
25103-KMK-00
1-4
1
■ 其它连接用端口
供各选配装置使用。
其它连接用端口
cATS10用气密接头
cATS10电缆连接用接口
空气管接头
空气管接头
浸焊台用接口
FM贴装头负荷校正用
接口
■ 正面左侧 ■ 正面右侧
25104-KMK-00
■ 气压表
贴片机正面左下侧 ( 下图 ) 显示本机的设定气压。
‧
设定气压 ：0.40MPa(0.39MPa 〜 0.41MPa)
‧
联锁设定气压 ：下限 0.33MPa、上限 0.45MPa
■ 气源连接部
气源连接部与空气软管连接。
供气 / 排气开关，若向左转动可以释放贴片机内的残留气压。
气源连接部、气压调节与显示部
供气／排气开关
气压表
(B工作台)
气压表
(A工作台)
气压表
气源连接部
气压调节器
(A工作台)
气压调节器
(B工作台)
气压调节器
单梁机型时 双梁机型时
锁紧螺母
用扳手(8mm)将锁紧螺母按顺时针方向拧动，直到锁紧螺母接触图中所示之处之后，
继续拧动15°加以固定。
※ 拧紧扭矩：1〜1.5N・m
■ 气压调节器旋钮的固定方法
旋钮
接触此面
25105-KMK-00
1-5
1
■ 多层信号灯 ( 蜂鸣器 )
贴片机的实时状态以绿、黄、红或绿、白、蓝三种颜色的信号灯显示 ( 可从两种配色类型中选择颜色 )。
当贴片机发生异常或错误时，信号灯下侧的蜂鸣器会鸣响报警 ( 左右转动信号灯下部的圆环可以调节音量 )。
状态 例 绿色 红色 / 白色 黄色 / 蓝色
暖机、自动运行中 亮灯
紧急停机 亮灯
系统发生错误时
--- 蜂鸣器鸣响 ---
·过电流
·超过次级极限等
亮灯
发生与运行、基板程序相关的错误时
--- 蜂鸣器鸣响 ---
·吸料错误、识别错误
·数据检查错误等
亮灯
元件无法使用
·元件用完、托盘供料装置的门为打开状态
·料车为 OFF( 松开 ) 状态等
闪烁
■ 机器间输入、输出用接口 ( 机器间输入、输出信号 )
贴片机从后工序机接受信号后将基板传出，并向前工序机发出信号要求传入其它基板。NEXTINTERFACE 接口与后工序机
连接，PREVIOUSINTERFACE 接口与前工序机连接。如果是右→左传送基板的标准贴片机，其背面右下方面板内装配的是
PREVIOUSINTERFACE，背面左下方面板内装配的是 NEXTINTERFACE。
□ 送料器用一次性换料车
将生产用的送料器安装在料车上，可以以料车为单位一次性安装在贴片机上。
详细内容，请参照本章后述“4.3.1送料器用一次性换料车”的内容。
□ sATS30NS、sATS30、cATS10
为可选配置，安装盘装元件供给给贴片机。
sATS30NS、sATS30 为固定型，cATS10 为料车型。详细内容，请参照选件手册。
