ﾛｰﾀﾞ・ｱﾝﾛｰﾀﾞ部 (ﾛｰﾀﾞｶﾊﾞｰ部 <C-CON>) LOADER & UN LOADER SECT.(L OADER COVER SE CT.<C-CON>) 23 FN610065999AA _02 M199
PART NAME
REMARKS
Q'TY
22
X-Yﾃｰﾌﾞﾙ部(自動幅寄せﾚﾊﾞｰ部(D=5.0))
X-Y TABLE SECT.(AUTO WIDTH CONTROL LEVER SECT.(D=5.0))
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品 番 個数 備 考
R
1
R
2
1 N610061657AA
LEVER UNIT ﾚﾊ
ﾞｰﾕﾆｯﾄ
1
001 N210077741AA
LEVER(LEFT) ﾚﾊﾞｰ(LEFT)
1
002 N210076924AA
LEVER(RIGHT) ﾚﾊﾞｰ(RIGHT)
M198
FN610061657AA_00
ﾛｰﾀﾞ・ｱﾝﾛｰﾀﾞ部(ﾛｰﾀﾞｶﾊﾞｰ部<C-CON>)
LOADER & UNLOADER SECT.(LOADER COVER SECT.<C-CON>)
23
FN610065999AA_02
M199
PART NAME
REMARKS
Q'TY
23

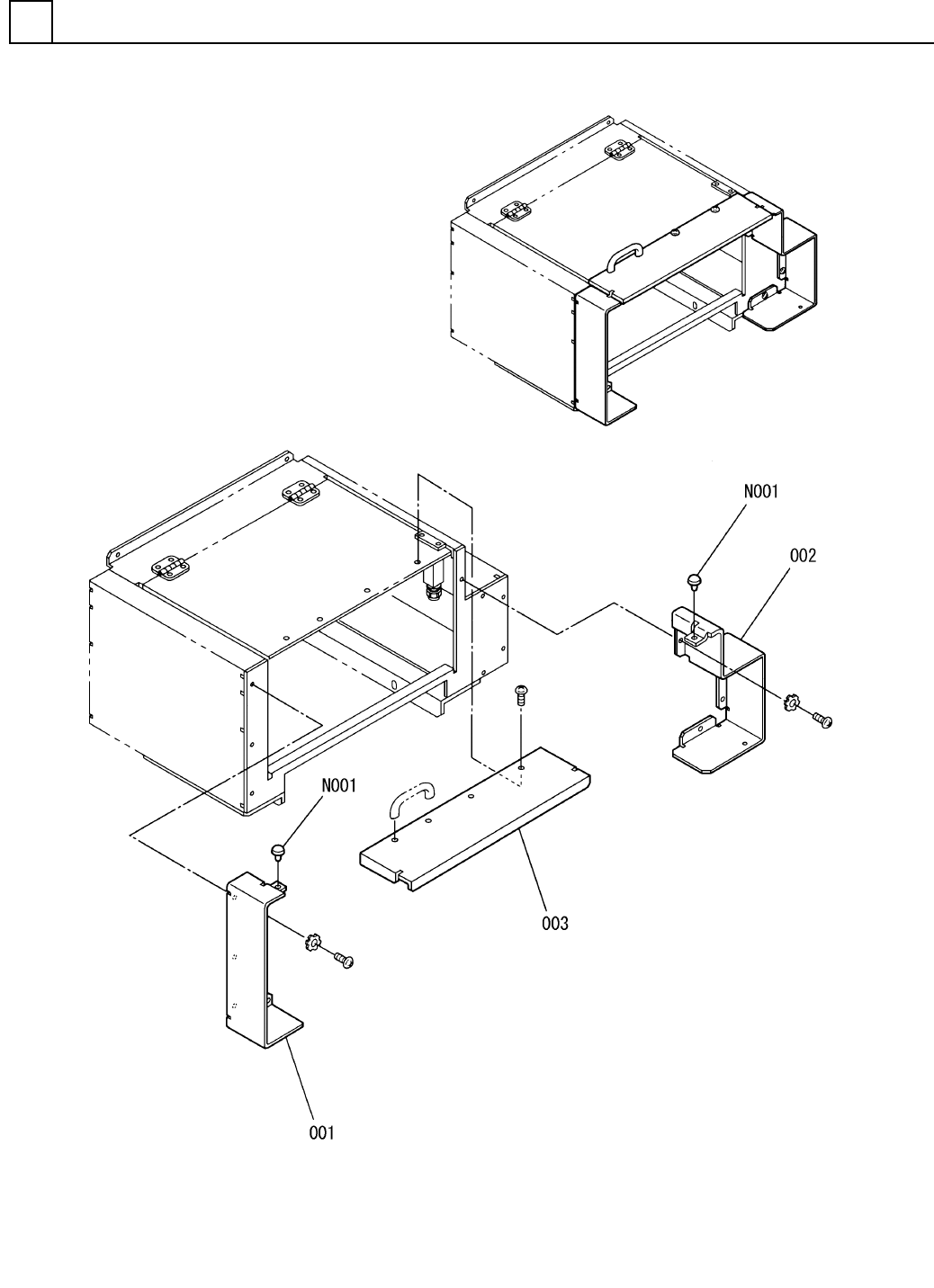

ﾛｰﾀﾞ・ｱﾝﾛｰﾀﾞ部(ﾛｰﾀﾞｶﾊﾞｰ部<C-CON>)
LOADER & UNLOADER SECT.(LOADER COVER SECT.<C-CON>)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品 番 個数 備 考
R
1
R
2
1 N610065999AA
LOADER COVER UNIT ﾛｰﾀ
ﾞｶﾊﾞｰﾕﾆｯﾄ
1
001 N210081983AC
COVER ｶﾊﾞｰ
1
002 N210081984AC
COVER ｶﾊﾞｰ
1003 N210081985AC
COVER ｶﾊﾞｰ
C-30-CS-8
2
N001
KXF07GDAA00
RUBBER CUSHION ｺﾞ
ﾑｸｯｼｮﾝ
M200
FN610065999AA_02
