EPU 使用说明书 第 4 章 制作生产程序
4-58

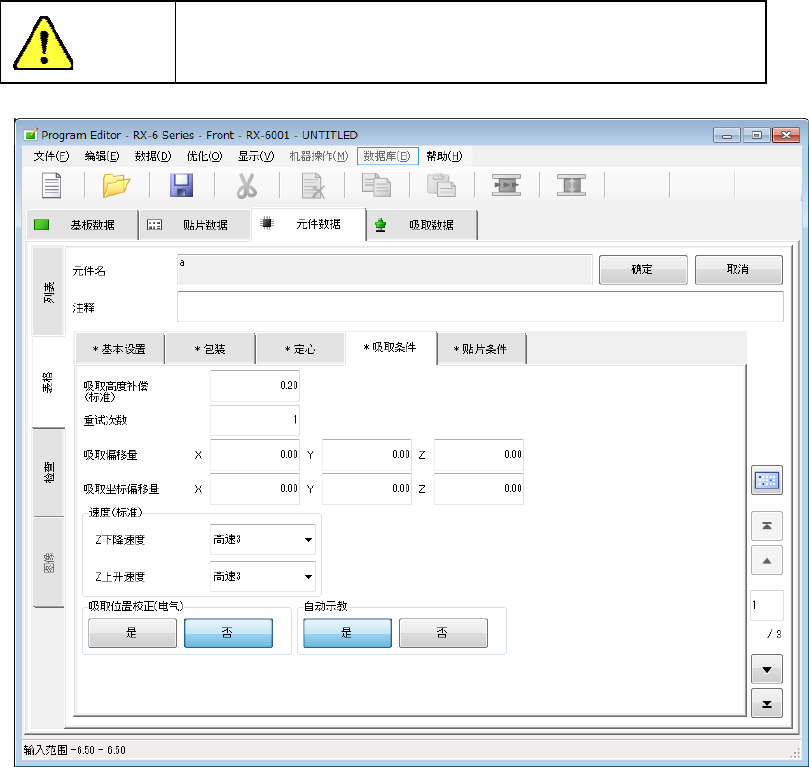

（4）吸取条件
吸取条件是关于吸取的设置项目，由于应用默认值，通常无需变更。
如果在默认值的状态下不能正常吸取时，请变更设置。
注意
如果在变更吸取条件后变更了基本部分的项目，吸取条件的值
有可能被重新设置为默认值。
1) 吸取高度补偿
是指元件吸取时的按入量。在控制方式中，要指定使用行程或是负荷进行控制。
当设置为“0”时，因元件尺寸(高度)偏差等的影响，吸嘴到达不了元件，无法吸取元件或发生芯片
站立等现象。出现这种情况时，请增加吸嘴到达元件的高度补偿量(输入正值)。
初始值为 “0.2mm” (0603、0402为0mm)。
2) 重试次数
设置在生产中发生吸取失败时再次吸取的次数。
｡
当生产过程中发生重试超限时，以黄色信号灯闪烁发出通知
3) 吸取偏移量XY
输入吸取时吸取位置的校正值。在吸取偏移量XY中设置吸取元件时从元件中心到吸取坐标的尺
寸。制作吸取数据时在自动算出的“XY”的初始值上加减该值。
4）吸取偏移量Z
输入吸取时从吸取高度将吸嘴尖端推进多少量。这个数值用于吸嘴数据的吸取坐标Z的自动计算。
吸取坐标已完成时，吸取偏移量Z的值即使有变更，也不会进行吸取坐标的重新计算。但若把已变
更的元件数据的吸取数据的供给变更为“自动选择”，再指定吸取位置时，则吸取坐标会被重新计算，
并被反映到Z的值中。
EPU 使用说明书 第 4 章 制作生产程序
4-59
5) 吸取坐标偏移量
输入制作吸取数据时自动算出的初始值的校正值。在吸取坐标偏移量中设置从吸取坐标自动计算结
果至元件中心的尺寸、及高度。制作吸取数据时，会在自动算出的初始值上进行加减
｡
吸取坐标的
初始值相对于元件的中心、及吸取高度有偏差时，需要设置此项。
6）速度
选择吸取时的 Z 轴移动速度。请从下拉菜单中选择进行设置。
7) 吸取位置校正
是以激光定心的带式元件为对象，根据识别结果自动校正吸取位置偏差的功能。
设置为[是]时，校正的结果将被反映到「吸取数据」的吸取坐标中。
使用电动供料器时，通过校正 Y 方向的间距，可校正吸取位置，防止引起同
时吸取崩溃。
8) 自动示教
此项功能是在进行跟踪吸取位置时，自动测量元件中心的功能。
除方形芯片0402～3216的8mm纸带以外，此项不能设置为[是]。
设置为[是]时，将在进行跟踪吸取位置时执行自动示教。
EPU 使用说明书 第 4 章 制作生产程序
4-60
（5）贴片条件
贴片条件是关于贴片的设置项目，由于应用默认值，通常无需变更。如果在默认值的状态下不能正常
贴片时，请变更设置。变更贴片条件项目后，变更基本部的项目时，该值会被重新设置为默认值，敬
｡
请注意
注意
如果在变更贴片条件后变更了基本部分的项目，贴片条件的值
有可能被重新设置为默认值。
1) 贴片深度补偿
输入贴片时
｡
吸嘴尖端推进多少量
在控制方式中，要指定使用行程或是负荷进行控制。
2) 贴片偏移量X、Y、
θ
指定是否进行真空时间的调整。
设置[进行]调整后，要以ms(毫秒)为单位输入“开始时间”、“开始校正值”、“等待稳定时间”的调整
时间。使用夹式吸嘴时，吸取动作时不进行调整。
