EPU 使用说明书 第6章 通用图像元件
6-19
画面显示例
显示扩展列数据的配置图形。用旋转控制器移动元件编号、或点击画面上的元件要素，所选择
的元件要素以黄色显示。
（未选择的元件要素以兰色显示。）
在元件数据中输入的元件外形
元件中心用十字线表示
被选择的元件要素坐标
工具栏
扩展列数据组列表（仅显示）
被选择的元件要素编号和总数
EPU 使用说明书 第6章 通用图像元件
6-20
6-4 通用图像数据简易输入
是将数据输入项目限定为最低限度所需的项，并且利用图表的数据输入方法。
6-4-1 可用简易输入法来输入的元件要素数据
用简易输入法可输入一般性的元件要素数据，但复杂的元件定义，需在详细输入画面中进行。
下表为可用简易输入法制作的数据(元件)类型。
数据(元件)的类型
所有的元件要素组位于元件外形的某一边上
鸥翼式或平板式外引脚
引脚元件
所有的元件要素组为 1D(1 方向)
角、边的元件要素
(标记元件要素不可用简易输法来输入。)
外形元件
所有的元件要素为点
球元件 无法输入。
* 扩展列数据无法以简易输入法来制作数据。
※注：在元件要素数据画面中选择追加、编辑按钮，则无法用简易输入法来输入在详细输入画面(元
件要素组画面、元件要素画面)中已制作或已编辑的数据。
EPU 使用说明书 第6章 通用图像元件
6-21
6-4-2 打开简易输入画面

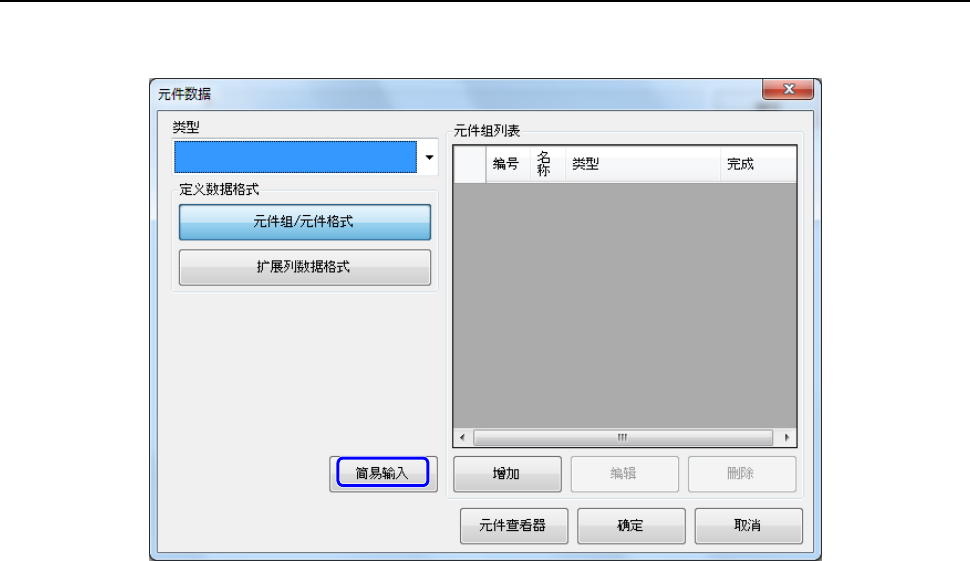

在元件（要素）数据画面中选择了元件要素的“类型”后，再选择「简易输入」，则显示元件要素组
定义画面。
