EPU 使用说明书 第 4 章 制作生产程序
4-2
启动「编辑程序」后，显示如下画面。
EPU 不能通过示教取得数据。
一部分程序数据，可以通过示教取得数据。
有的数据，只有通过示教才能取得。
因此，本说明书中有的地方也并列说明了如何通过示教取得数据的方法。
但因为 EPU 在装置外部制作数据，不能通过示教取得数据。
需要示教的数据，请用装置主机进行示教。
注意
EPU 使用说明书 第 4 章 制作生产程序
4-3
4-1-1 生产程序的制作步骤
生产程序由4个项目构成。
生产程序按照「基板数据」→「贴片数据」→「元件数据」→「吸取数据」的顺序来制作。
键盘输入的字符仅限半角英文和数字。
数据种类 内容
基板数据 处理基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。
贴片数据 处理贴片点的坐标和贴片元件名称等。
元件数据 处理元件的尺寸、包装方式等激光及图像定心时所需的数据。
吸取数据 处理带式供料器及管式供料器等元件供应位置的数据。
上一项目未完成时不能打开下一项目。
例)未完成「基板数据」时，不能打开「贴片数据」。
4-1-2 基板数据
基板数据由「基本设置」、「尺寸设置」、「BOC标记」、「电路设置」、「传送设置」、「扩展坏板标
记」6个项目构成。
设置 概要
基本设置 输入基板的基本构成。
尺寸设置
输入基板的详细尺寸。根据「基本设置」中的指定，显示项目会改变。
BOC 标记 输入 BOC 标记的坐标
｡
电路配置
指定电路的位置与角度的项目。只限于「尺寸设置」中已设置为“非矩阵电路板”
时，方可选择。
扩展坏板标记 输入使用扩展坏板标记时的各电路的坏板标记的坐标。
传送设置 指定有关传送及支撑台的详细设置。
EPU 使用说明书 第 4 章 制作生产程序
4-4
4-1-2-1 基本设置

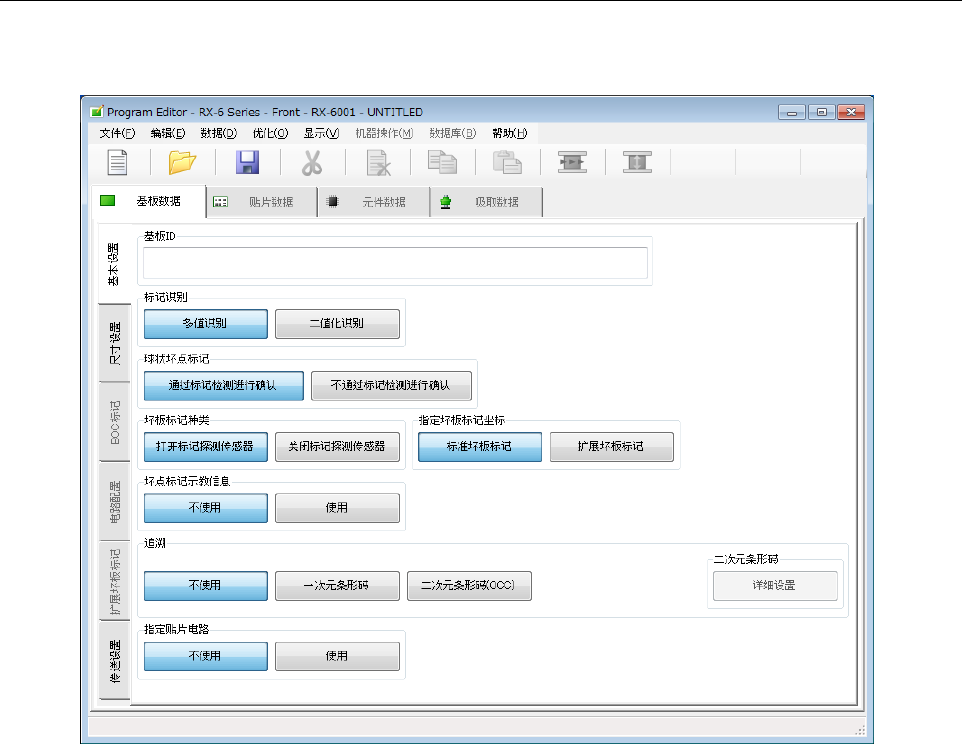

选择画面左侧的[基本设置]选项卡，即可显示「基本设置」的各项目。
请按照生产基板输入相应项目或进行选择。
