EPU 使用说明书第6章通用图像元件 6-10 ◎ 在元件要素组中选择了 “ 点 ” 时，可从右图选择 “ 类型 ” 项目。 ● 标记在“类型”中选择标记时显示此项。 ● 边元件要素的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。下边为基准边。使用右边时，在元件要素组的 “ 首元件要素的配置 ” 的偏移值 θ 中输入 “90°” 。同样，使用上边时输入 “180°” ，使用左边时输入 “270°” 。 …

EPU 使用说明书第6章通用图像元件

6-9

●球形/平面

在“类型”中选择了球形或平面（Land）时显示此项。

选择球形或平面的形状。(但现在不进行形状判别。)

●外部引脚/内部引脚

在“类型”中选择了外部引脚或内部引脚时显示此项。

◇引脚尺寸：

当使用鸥翼形引脚时，输入与基板接触的引脚前端部位的宽和长。

长度

宽度

引脚

基板

●列

在“类型”中选择了列时显示此项。目前没有使用。

检查: 指定有无检查和判定値。

◇直径：指定直径检查。

所有球经过检查，以其平均值为基准，进行的

各球的检查。

◇面积：指定面积检查。

◇球形存在？：指定检查有无球。

初始值的 30%为可检测出 20%的球剪切的値。

◇平均直径：以输入的直径为基准，对检查完的所

有球的平均值进行比较检查。

◇属性：指定引脚的类型。

◇剪切外形：选择引脚前端被切割时的剪切形状。

◇剪切宽度、剪切长度：

选择 U 形切割、左下切割、右下剪切时输入此

项。

平面 U 形剪切左下剪切右下剪切

◇涂层：可以指定引脚的涂层类型，目前没有使用。

宽

长

宽

长

高度

EPU 使用说明书第6章通用图像元件

6-10

◎在元件要素组中选择了“点”时，

可从右图选择“类型”项目。

●标记

在“类型”中选择标记时显示此项。

●边

元件要素的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。

下边为基准边。

使用右边时，在元件要素组的“首元件要素的配置”的偏移

值 θ 中输入“90°”。同样，使用上边时输入“180°”，使用左

边时输入“270°”。

●角

在“类型”中选择角时显示此项。

◇匹配：

可设定相似度的容许范围。

将数值设定大时，相似度的判断基准将变得严格。

(初始值为“600”。)

◇半径：

输入角部的半径。直角时为“0”。

基准角是元件供给角度为 0°时的左下角。

如果使用右下角，应将元件要素组的“首元件要素的

配置”的“θ”设定为“90”。

同样，使用右上角时应输入“180”、使用左上角时应

输入“270”。

基准边

EPU 使用说明书第6章通用图像元件

6-11

6-2-2 制作扩展列数据格式

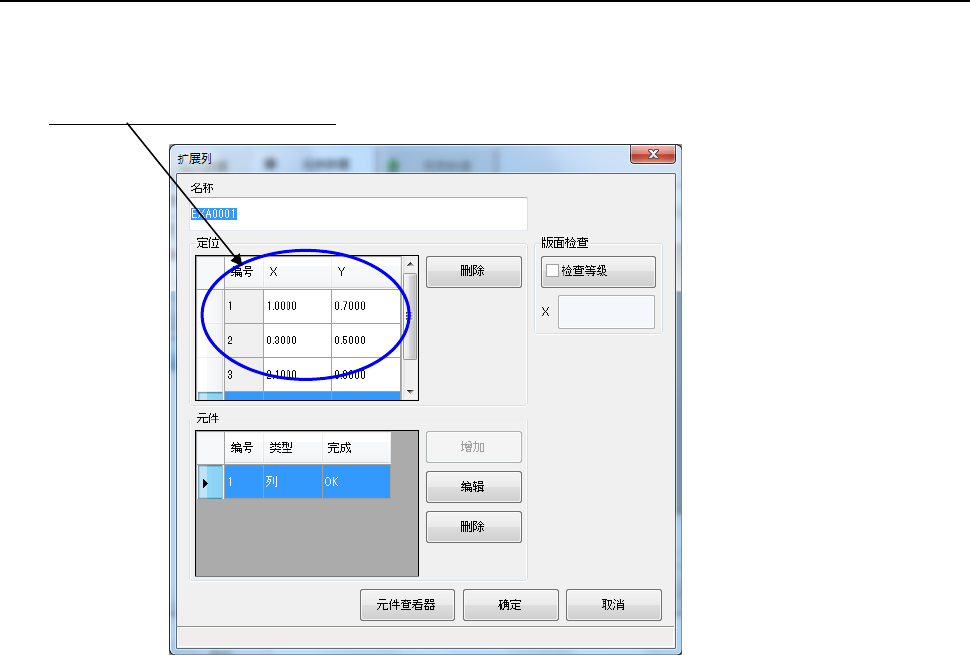

在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。

基本的制作方法与“元件要素组/元件要素格式”的制作方法相同，但对于“扩展列数据格式”，需逐一

指定元件要素的X、Y坐标进行配置。

在“定位”上逐一配置元件要素。

X、Y坐标是从元件中心位置开始的距离。

※ 最多可设定 256 个位置。
