EPU 使用说明书 第 4 章 制作生产程序 4-90 选择球面图案，按下[预览]按钮时，即显示选择的球面图案的预览。 标准类型 BGA 外围类型 BGA 交叉标准类型 BGA(外围多) 交叉外围类型 BGA(外围多) 交叉标准类型 BGA(外围少) 交叉外围类型 BGA(外围少) 球数 X 球的列数 ( 横方向的球个数 ) Y 球的行数 ( 纵方向的球个数 ) 选择 [ 关闭 ] 按钮，返回选择图案。
EPU 使用说明书 第 4 章 制作生产程序
4-89
制作、编辑后，请按下「保存」，再按下「确定」。

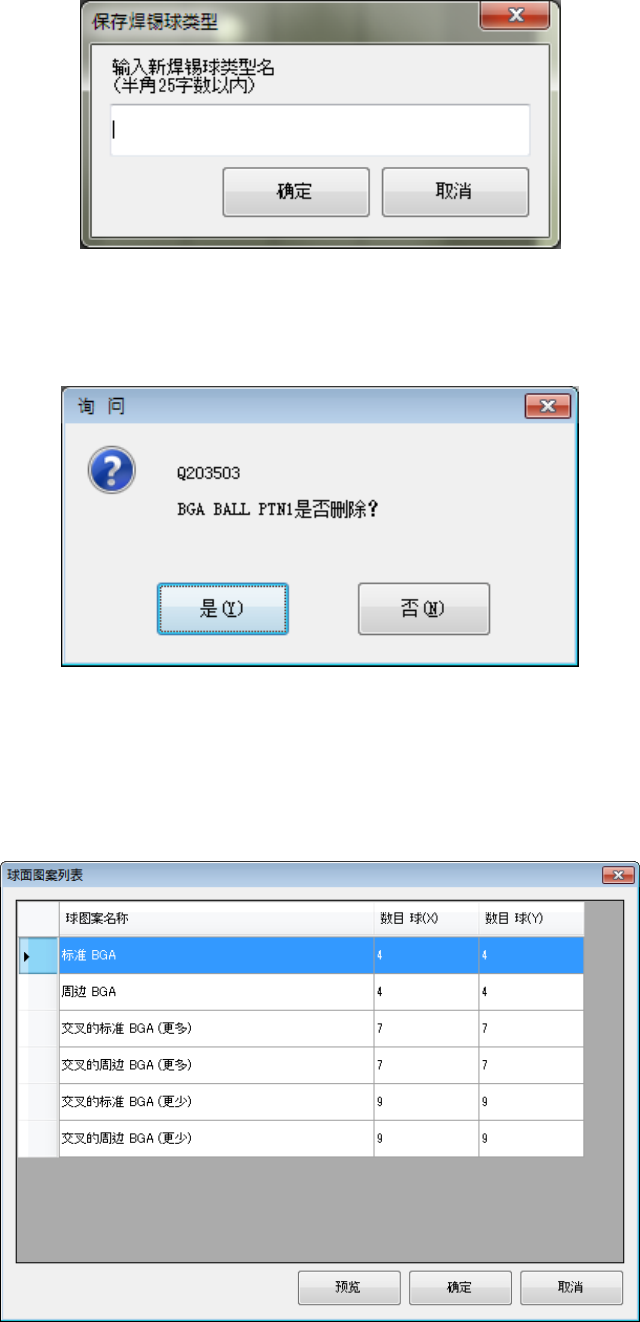

保存新建的球面图案时，会显示焊锡球类型名的输入对话框。
按下「保存」、「删除」按钮，或编辑图案后按下「确定」、「取消」按钮时，会显示确认信息。（以
下是按下「删除」按钮时的确认信息）。
⑩浏览
显示球面图案列表对话框。
在球面图案列表对话框中，进行球面图案的设置。
设置方法为，双击要设置的球面图案，或选择球面图案后，按下[确定]按钮。显示确认对话
框。
EPU 使用说明书 第 4 章 制作生产程序
4-90
选择球面图案，按下[预览]按钮时，即显示选择的球面图案的预览。
标准类型 BGA 外围类型 BGA 交叉标准类型 BGA(外围多)
交叉外围类型 BGA(外围多) 交叉标准类型 BGA(外围少) 交叉外围类型 BGA(外围少)
球数
X
球的列数(横方向的球个数)
Y
球的行数(纵方向的球个数)
选择[关闭]按钮，返回选择图案。
EPU 使用说明书 第 4 章 制作生产程序
4-91
在「图像 2」选项卡中设置球面信息。
在「图像 1」选项卡中设置完图案后，基于该设置的数值即被输入。
