RX-6_EPU使用说明书.pdf - 第222页
EPU 使用说明书 第 4 章 制作生产程序 4-172 (4) 默认吸嘴选择 在 “500 号吸嘴 ” 与 “502·503 号吸嘴 ” 中指定要使用的吸嘴。 通过此处的指定， 「元件数据」里自动选择的吸嘴号将发生变化。 例 ) 指定了 “ 使用 500 吸嘴作为默认值 ” 时 => 如果「元件数据」中的元件尺寸输入为 “2mm×1.2mm” ，则将自动选择 “500 号吸嘴 ” 。 (5) 检测吸取位置偏差 检测吸取位置偏差时…
EPU 使用说明书 第 4 章 制作生产程序
4-171
4) 删除贴片数据时删除元件数据
设置删除贴片数据时，是否也删除该贴片点使用的元件的元件数据。
●是 ：当该元件的贴片点全部没有了的情况下，删除元件数据。
●否 ：不删除元件数据。
没有贴片点的元件数据，可从元件数据列表画面中删除。
●提示：询问是否删除。
(3) 数据库文件
设置是否使用元件数据库。需要使用时，要指定数据库文件。
数据库是指注册元件数据的文件。(详细内容请参见 第5章 数据库)。
在编辑程序中仅可以使用一个数据库。虽然也可以制作、使用多个数据库，但需根据程序指定使
用的数据库。
●使用贴片机主机的元件 DB（数据库）时
＜设置方法＞
①请勾选“使用主机元件 DB”左侧的复选框。

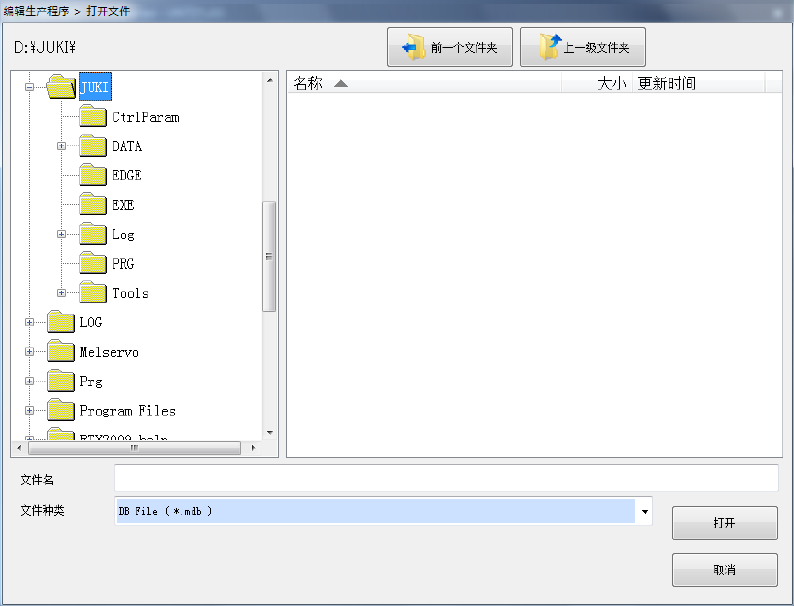

②单击「浏览」，在“打开文件”画面中选择数据库文件。
●使用 IS 元件数据库时
使用 IS 元件数据库时，“使用主机元件 DB”会变为“使用 IS 元件 DB”。
与“使用主机元件 DB”时相同，请勾选“使用 IS 元件 DB”。
在此情况下，浏览的数据库，为自动浏览 IS 服务器内的数据库。
画面上将显示 IS 服务器的 IP 地址及端口号码。
※有关贴片机端的数据库详情，请参见 5 章数据库，在 IS 端的设置请参见 IS 使用说明书。
EPU 使用说明书 第 4 章 制作生产程序
4-172
(4) 默认吸嘴选择
在“500 号吸嘴”与“502·503 号吸嘴”中指定要使用的吸嘴。
通过此处的指定，「元件数据」里自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果「元件数据」中的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500 号吸嘴”。
(5) 检测吸取位置偏差
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见4-1-4-2 制作元件数据「（6）检查 1」记述的检
测吸取位置偏差一节的说明。
(6) 默认送料器
当吸取数据为 8mm 电动式带式送料器时，送料器类型的初始设置可从”E 8mm S” (单轨)和”E 8mm
D “(双轨)中选择。默认选择为 E 8mm S。
EPU 使用说明书 第 4 章 制作生产程序
4-173
4-4 文本文件输出
从菜单中选择[文件]－[文本文件输出]后，打开「文本文件输出」的主对话框。
(1) 项目数据
选择输出的项目数据。
No.
項目 内容
1
优化数据 输出优化数据。
2
生产管理信息 输出生产管理信息。
3
设备运行信息
输出以下装置的运行状态。
・
机器运行信息
・
各吸嘴的运行信息
・
各贴片头运行信息
・
生产线运行信息
・
其它机器运行信息
・
应用程序运行信息
・
识别、检查信息
4
机器设置 输出机器中个别设置的信息。
5
操作选项 输出操作选项的设置状态。
