EPU 使用说明书 第6章 通用图像元件
6-16

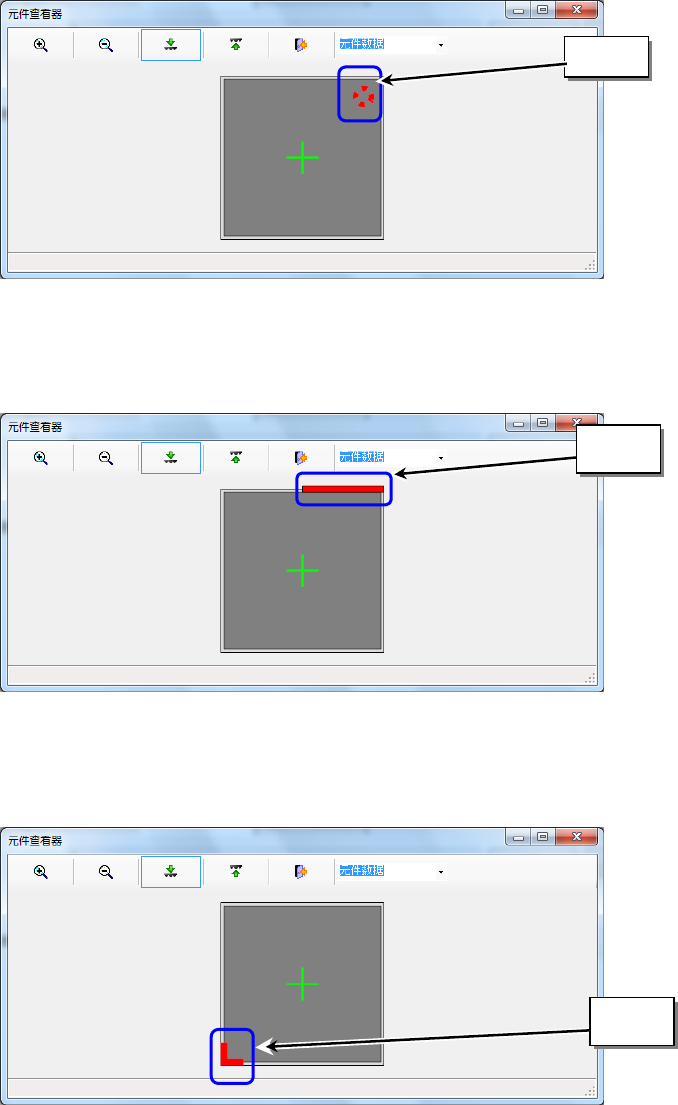

(3) 标记
用虚线的圆或正方形来显示。
(4) 边
用红色的线来显示。
(5) 角
角元件要素用红色来显示。
标记
角
边
EPU 使用说明书 第6章 通用图像元件
6-17
6-3-4 扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可从以下3个画面调出显示。
操作方法和显示内容因调出的画面而异。
调出元件查看器位置 元件查看器之外的操作 显示内容
图像表格画面 必须打开元件查看器
元件要素数据画面
显示全部扩展列数据组
扩展列画面
不关闭元件查看器也可以追加、编辑
数据。追加、编辑后，按[元件查看器]
按钮即更新数据，重新显示画面。
仅显示目前的扩展列数据组
(1) 调出方法
从图像表格画面中调出
点击图像表格中的[预览]按钮。
EPU 使用说明书 第6章 通用图像元件
6-18

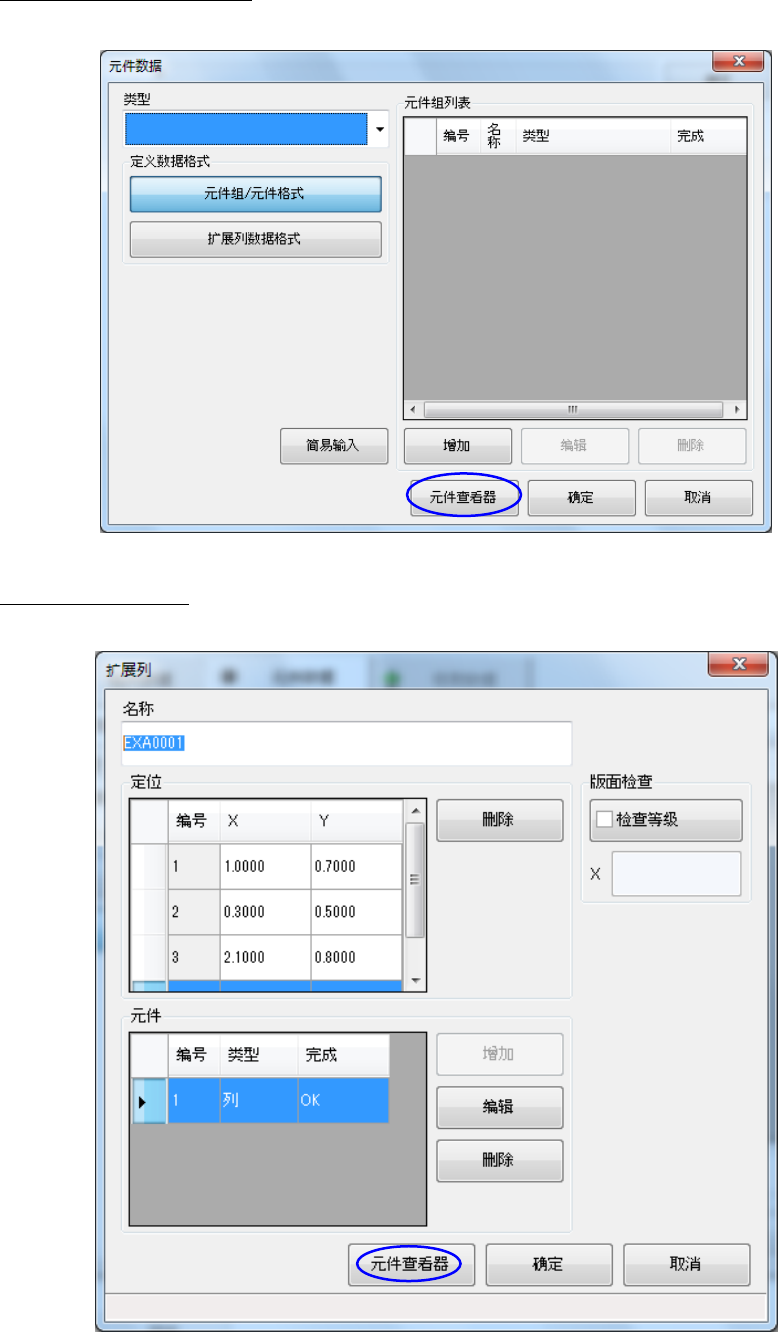

从元件要素数据画面中调出
点击元件要素数据画面的[元件查看器]按钮。
从扩展列画面中调出
点击扩展列画面的[元件查看器]按钮。
