EPU 使用说明书 第 4 章 制作生产程序
4-135
4-2-2-3 送料器分布
以图形显示吸取数据的送料器配置内容，可目视确认送料器或操作送料器配置。
（1） 送料器分布窗口
从菜单选择[显示]-[送料器分布]后，显示如下送料器分布画面。
1) 台架图形图像
送料器分布画面，以台架的送料器配置图形显示吸取数据的列表显示内容。
EPU 使用说明书 第 4 章 制作生产程序
4-136
供应装置为托架类型时，显示如下托盘的图形。
点击显示的托盘图形时，会显示托盘放大画面。
要返回原来的图形显示时，请点击「×」或画面右侧的托盘图形。
操作方法请参见「4-2-2-3 送料器分布 (3) 送料器的复制、移动、删除」。
供应装置设置为 MTS 时，显示以下的 MTS 图形。
2) 吸取信息
显示选择的送料器信息。送料器信息显示吸取位置、供应装置、元件名。
3) 操作按钮
显示进行送料器编排时使用的按钮。
EPU 使用说明书 第 4 章 制作生产程序
4-137

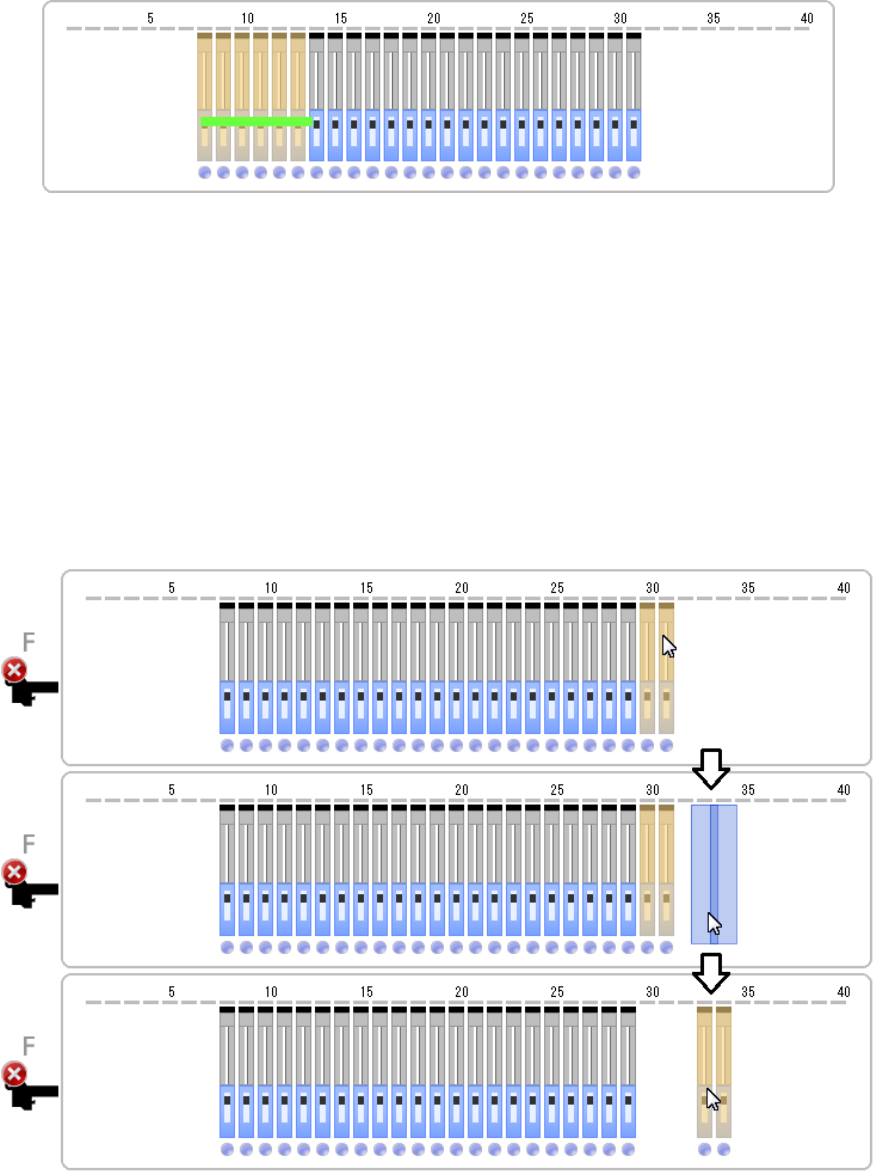

(2) 显示贴片头图像
勾选操作按钮的「贴片头图像」按钮时，即可显示鼠标光标所指的贴片头图像。
鼠标光标指向台架图像时，显示橙色的贴片头图像表示有可能进行同时吸取的供料器。
(3) 送料器的复制、移动、删除
台架图形图像，通过送料器的复制、移动、删除等，可变更送料器的配置。
1) 选择送料器
要在台架图形图像中复制、移动、删除送料器，先要选择对象送料器。选择送料器，仅可从 1 个
台架进行操作。不能从多个台架选择送料器。被选择的供料器将以橙色显示。
2) 供料器的移动、复制
选择需要移动的送料器后，把它拖动到目标位置释放，则该送料器就会移动到距离该位置最近的
送料器安装位置。
这时，勾选[复制]，则复制所选择的送料器。
点击
拖动
释放
