4-1-5-1 吸取数据画面的显示
要显示吸取数据时，会先打开列表画面。
在列表画面中，供料器类型为电动供料器、电动管式、电动托盘的项目会显示浅蓝色。
EPU 使用说明书 第 4 章 制作生产程序
4-111

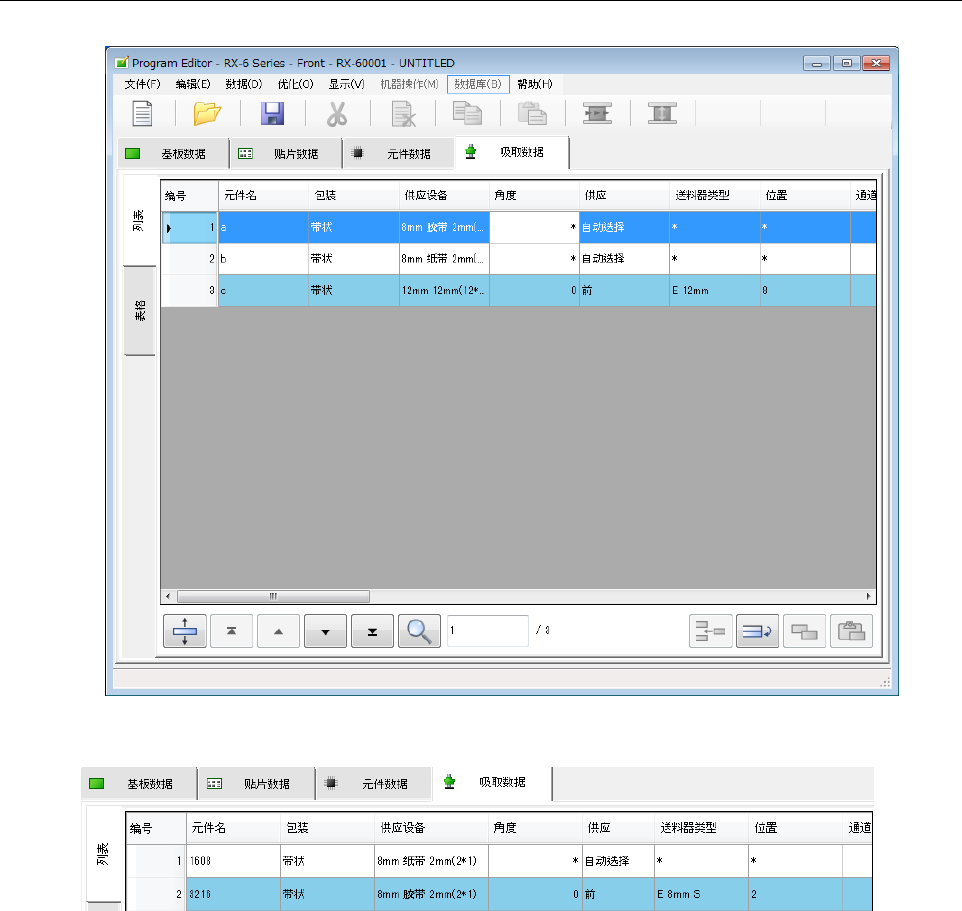

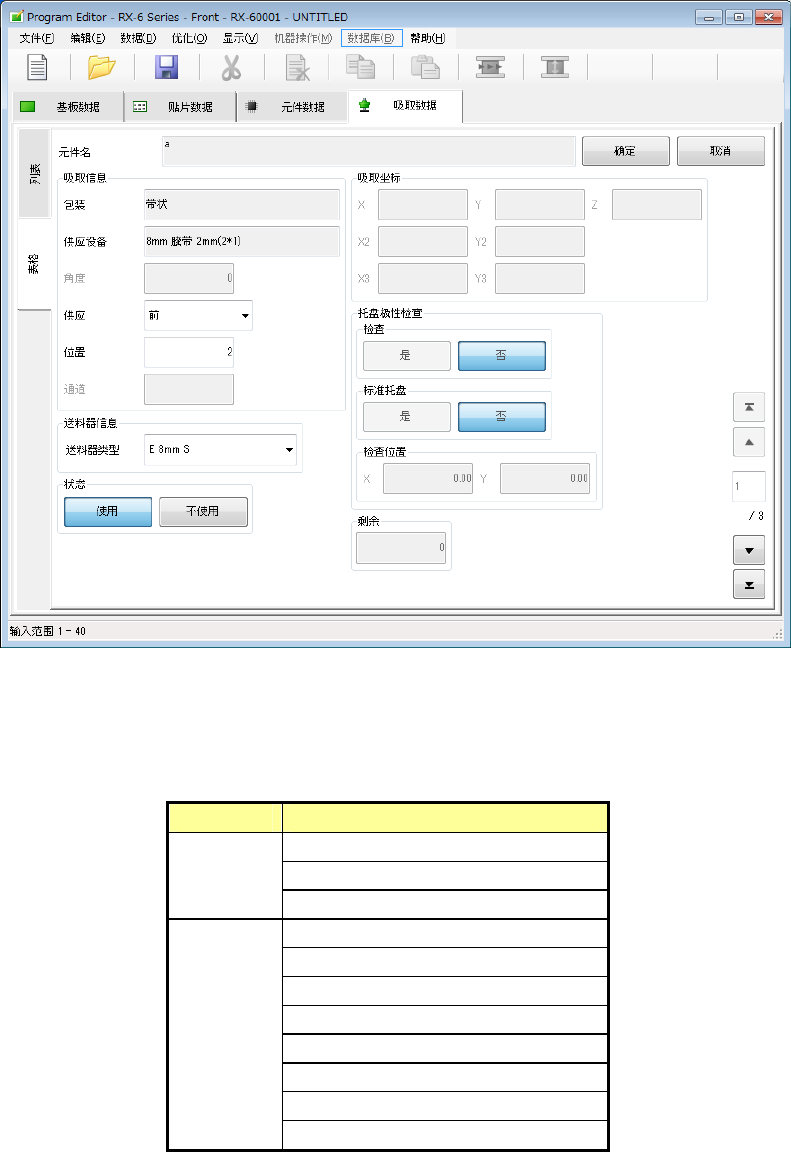

在列表画面中选择[表格]选项卡，或在列表画面上双击，即可打开如下显示焦点所在行数据的表
格画面。
“元件名”、“包装”、“供应设备”分别显示贴片数据及元件数据中所输入的数值。
可在表格画面中编辑“角度”、“供应”、“位置”、“通道”、“供料器类型”、“状态”、
“吸取坐标”、“托盘极性检查（检查、标准托盘、检查位置）”、“剰余”、“EPV”12 个项目。
编辑 项目
不可编辑
元件名
包装
供应设备
可编辑
角度
供应
编号
通道
送料器信息
状态
吸取坐标
剩余
EPU 使用说明书 第 4 章 制作生产程序
4-112
根据带式供料器的宽度，占用供料器台架安装孔的范围会不同。
因此，使用 8mm 带式供料器时，1 个供料器台架最多可配置 40 个供料器。使用 32mm 带式供料器时，
最多可配置 16 个供料器。
电动式供料器的种类 占有的供料器安装轨道数
8mm 单通道(8mm S)
1
8mm 双通道(8mm D)
1
12mm 1
16mm 2
24mm 2
32mm 3
44mm 3
56mm 4
72mm
5
88mm
6
因此，使用 8mm 单通道供料器时，1 个供料器台架最多可配置 40 个供料器。
※88mm 带式供料器是特殊订货对应供料器。
在 8mm 双轨电子供料器上，不能使用尺寸为 0402 的元件。
另外，元件数据的间距设置为 8mm 时，不能设置 8mm 双轨电子供料器。
注意
