3)从小口径吸嘴对象元件开始贴片：

勾选此项，优化为从使用小口径吸嘴的元件开始先贴片。

4)指定同一托盘集中配置：

对于供应到 MTC/MTS 的同一品种的托盘元件，指定是统一配置，还是以供给速度优先配置。

a）同一托盘集中配置：以同一种类元件为单位配置。

b）供给速度优先配置：以供给速度优先配置。

元件类型 A

元件类型 B

元件类型 C

元件类型 B

B B

B C

元件类型 C

C B

C C

同一托盘集中配置供给速度优先配置

EPU 使用说明书第 4 章制作生产程序

4-129

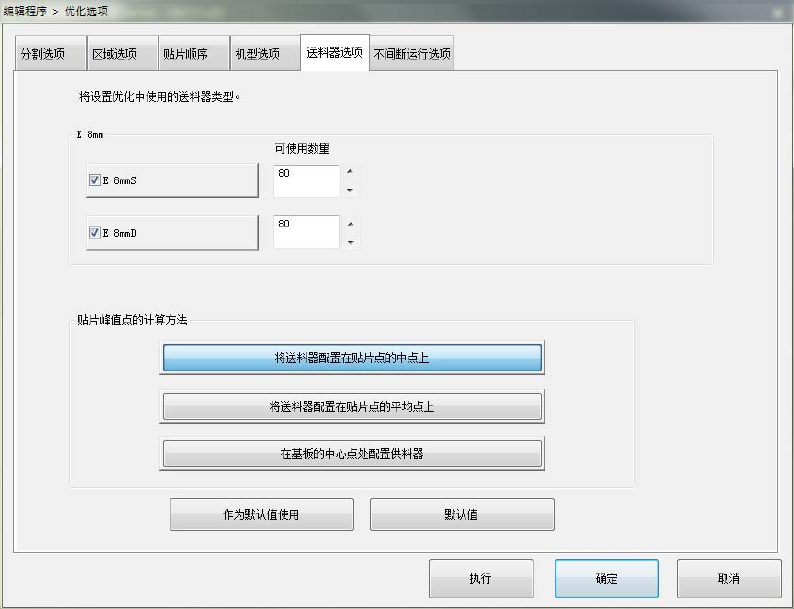

（5）供料器选项

对优化中使用的供料器类型及供料器配置的计算方法进行设置。

1) 供料器类型的设置（E 8mm）

对于相同的料带宽度，有多个供料器类型的电动式供料器时，设置「优化中使用的供料器类型」。

选择多个时，从选择的供料器类型中使用最适当的供料器，生成吸取数据。

a) E 8mmS ：设置电子带式供料器（8mm单轨）的使用上限数。

b) E 8mmD ：设置电子带式供料器（8mm双轨）的使用上限数。

如果是供料器类型混合，可在「元件供应数」的手动设置中设置的范围内，对要优化配置的 8mm

单、双轨电子带式供料器数量进行设置。可使用数的输入范围均为 1～80。

按下「执行」按钮时，如果「元件供应数」的手动设置数超过了8mm单、双电子带式供料器可使

用数的合计时，不能执行优化。

EPU 使用说明书第 4 章制作生产程序

4-130

2) 贴片峰值点的计算方法

指定配置供料器起点的计算方法。

a) 将供料器配置在贴片点的中点上：

各贴片点按 X 坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的贴片

点位置上。

b) 将供料器配置在贴片点的平均点上：

将供料器安排在离各贴片点平均坐标最近的位置上。

c) 在基板的中心点处配置供料器：

将供料器配置在基板的中心坐标位置上。

●若元件个数多，且贴片点在整个基板上平均分布时，则两种结果是相同的。

●一般来说，所有的贴片点中，仅有一部分贴片点偏离贴片位置进行贴片时，“中点”

比较有利，其它情况时，“平均点”比较有利。

选择了把供料器配置在“中

点”时的供料器配置

(以中点为基准配置)

第 2 近的贴片点

(在此为中间点)
