EPU 使用说明书 第6章 通用图像元件 6-40 3.「元件要素画面」 ①「 类型 」 球元件类的元件要素可以指定球与 Land。 目前不能使用列。 Land 元件要素可指定为圆形 Land 与方形 Land。 要将隆起的指定为球，将整体平坦的电极指定为 Land。 ·由于示例是球，因此在「类型」中选择球。 ②「 基准位置 」 对于球/Land 元件要素，元件要素的基点位置即为元件要素中心位置。 ·在「基准位置」中选择元件要素的中心。…
EPU 使用说明书 第6章 通用图像元件
6-39
⑤ 「版面检查」
目前未使用。
⑥ 「元件要素缺少」
在示例元件中，第 1 元件要素组缺少球(Land)。
与 BGA/FBGA 相同，缺少球/Land 时，可指定球/Land 缺少。
1 个元件要素组可指定 4 个球(Land)欠缺。
指定方法与 BGA/FBGA 相同，指定从球(Land)欠缺的列与行的起点开始连续欠缺的行列数。
·若示例元件从第 2 列开始连续欠缺 3 列，从第 4 行开始连续欠缺 2 行，则输入：
「列」的「开始」：2
「列」的「数目」：3
「行」的「开始」：4
「行」的「数目」：2
(注)球/(Land)缺 5 处以上时，请对元件要素组进行分割定义。
● 经过上述步骤，即可完成元件要素组的设定。
● 接下来，定义此元件要素组的识别要素(元件要素)。
1 个元件要素组只能定义 1 个元件要素。即使定义多个也将无效。
在「元件要素」中选择追加。
EPU 使用说明书 第6章 通用图像元件
6-40
3.「元件要素画面」
①「类型」
球元件类的元件要素可以指定球与 Land。
目前不能使用列。
Land 元件要素可指定为圆形 Land 与方形 Land。
要将隆起的指定为球，将整体平坦的电极指定为 Land。
·由于示例是球，因此在「类型」中选择球。
②「基准位置」
对于球/Land 元件要素，元件要素的基点位置即为元件要素中心位置。
·在「基准位置」中选择元件要素的中心。
③「元件要素极性」
指定图像中元件要素映像的明暗。
· 由于通常球元件类，球/Land 元件要素采用明亮的照明，
所以「元件（要素）极性」选择明亮。
(注)CBGA 由于使球周围发亮，因此要选择暗。
④「偏移」
由于通常不使用，因此设定为“0(零)”。
⑤「元件要素尺寸」
输入元件要素的尺寸。
由于方形 Land 现已采用正方形 Land，因此，球与 Land 都需输入相同的 X，Y 尺寸。
· 在示例中，若设定为
φ
0.5mm，则
尺寸 X：0.5
Y：0.5
· 由于容差通常不使用，因此设定为“0(零)”。
⑥「球·Land」
当为 Land 时，可选择圆形 Land/方形 Land。点击相应的复选框。
· 由于示例中是球形元件要素，因此不出现复选框。
⑦「检查」
点击要检查项目的复选框。
直径、面积检查是与 BGA/FBGA 相同的检查项目，以“%”指定。
(默认值为 50%)
球检查的有无也以“%”指定，但由于这是内部的评估特性的百分比，因此，通常直接使用默
认值 30%。如果是 Land 元件要素，即使指定有无检查，也无效，并不执行识别。
· 直径平均通常不使用。
· 示例中，若默认进行直径、面积、球检查的有无，则仅点击相应复选框
「检查」 レ 面积 ：50%(默认值)
レ 直径 ：50%(默认值)
レ 有无球 ：30%(默认值)
直径平均 ：
●经过上述步骤便可完成元件要素的数据输入，若选择右下角的「确定」，则返回「元件要
素组」画面。至此，第 1 元件要素组的定义已完成，若选择右下角的「确定」，则返回「扩
展图像」画面。
此时，当还有后续元件要素组时，要在此处选择追加，同样输入数据，定义元件要素组。
由于示例中有第 4 元件要素组，因此，应追加定义 4 次元件要素组。
所有元件要素组的定义完毕后，选择左下角的「确定」，便可完成扩展图像数据的输入。
EPU 使用说明书 第6章 通用图像元件
6-41
◇ 汇总全部输入的数据，则如下所示。
元件要素
组名
首元件要
素的配置
配置
检查
(排列) 欠缺 元件要素
元件要
素偏移
元件要
素尺寸
(形状) 检查
ELG0001
X：-6.0
Y：-5.0
Z： 0
θ： 0
容差：
全部为 0
0 %
レ 2D
列数：9
间距：1.5
行数：6
间距：1.27
容差：0
列
开始：22
数量：3
行
开始：4
数量：2
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(由于是球，所
以不显示圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0
ELG0002
X：-8.25
Y：1.5
Z：0
θ：0
容差：
全部为 0
0 %
レ 2D
列数：12
间距：1.5
行数：2
间距：1.0
容差：0
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(由于是球，所
以不显示圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0
ELG0003
X：-7.5
Y：4.0
Z：0
θ：0
容差：
全部为 0
0 %
レ 2D
列数：5
间距：1.5
行数：4
间距：1.0
容差：0
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(由于是球，所
以不显示圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0
ELG0004
X：1.5
Y：5.5
Z：0
θ：0
容差：
全部为 0
0 %
レ 2D
列数：5
间距：1.5
行数：3
间距：0.8
容差：0
类型：球
基准位置：
元件中心
元件属性：
明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X：0.5
Y：0.5
容差：
全部为 0
(由于是球，所
以不显示圆
形、方形的选
择画面)
直径：50
面积：50
球有无：30
直径平均：0

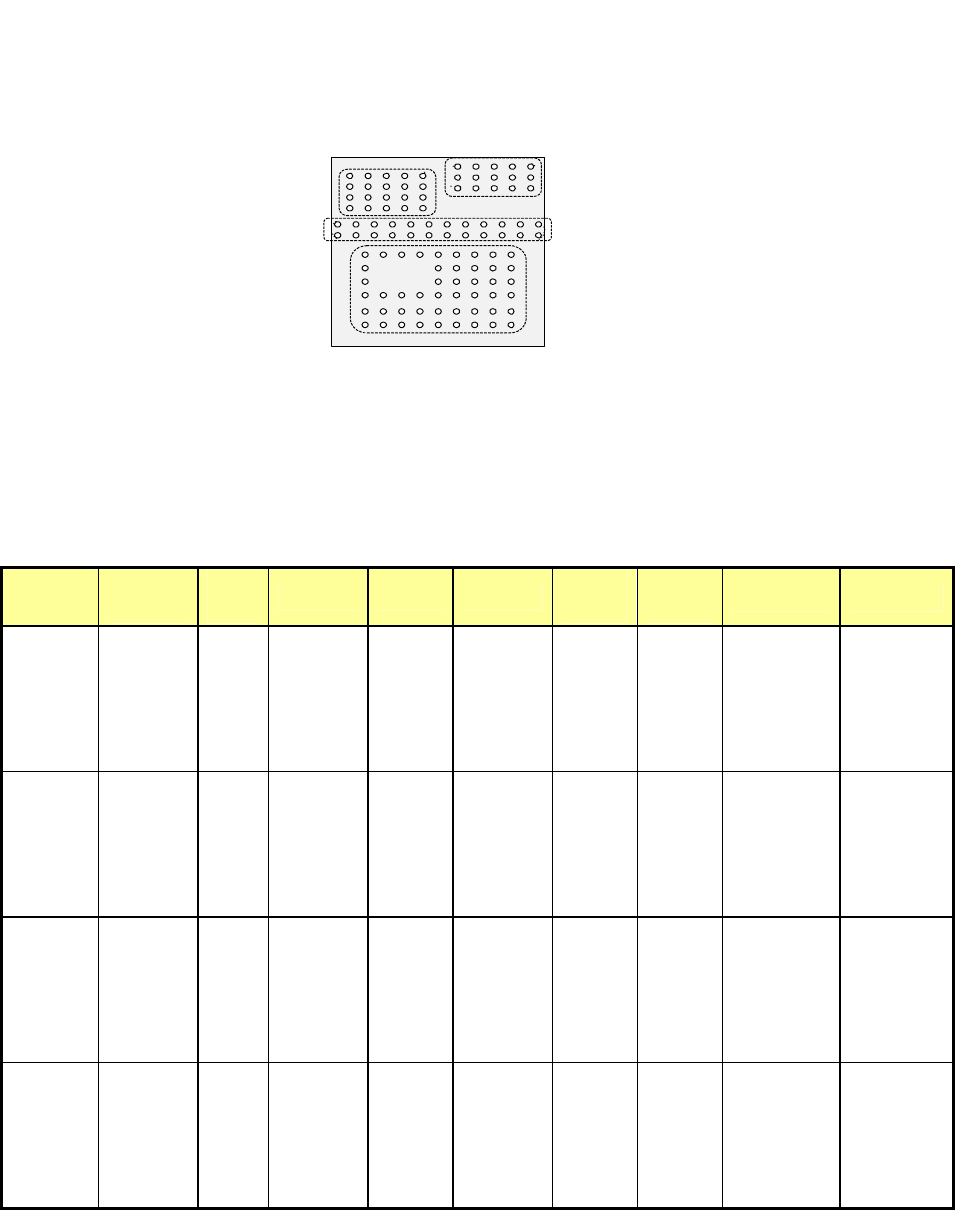

Bottom View
第
1元
件组
(X,Y)：(-6.0,-5.0)mm
列间距：1.5mm、9 列
行间距：1.27mm、6 行
欠缺：从第 2 列开始 3 列
从第 4 行开始 2 行
球面径：φ0.5mm
检查：面积 50%
直径 50%
有无 30%
第
2元
件组
(X,Y)：(-8.25,1.5)mm
列间距：1.5mm、12 列
行间距：1.0mm、2 行
欠缺：无
球面径：φ0.5mm
检查：面积 50%
直径 50%
有无 30%
第
3元
件组
(X,Y)：(-7.5,4.0)mm
列间距：1.5mm、5 列
行间距：1.0mm、4 行
欠缺：无
球面径：φ0.5mm
检查：面积 50%
直径 50%
有无 30%
第
4元
件组
(X,Y)：(1.5,5.5)mm
列间距：1.5mm、5 列
行间距：0.8mm、3 行
欠缺：无
球面径：φ0.5mm
检查：面积 50%
直径 50%
有无 30%
第 4 元件要素组
第 3 元件要素组
第 2 元件要素组
第 1 元件要素组
