EPU 使用说明书第 4 章制作生产程序 4-100 13) 外形识别元件在「图像 1 」选项卡中设置明暗校正及识别类型。項目概要明暗校正输入有灯光时的明暗校正值。识别类型通过组合框选择识别图案。从「4 边识别」「4 角识别」「重心」中选择。默认值为「4 边识别」。

EPU 使用说明书第 4 章制作生产程序

4-99

12) 铝电解电容

在「图像 2」选项卡中设置引脚信息。

项目概要

长度输入引脚接触基板部分的长度。

宽度输入引脚宽度。

EPU 使用说明书第 4 章制作生产程序

4-100

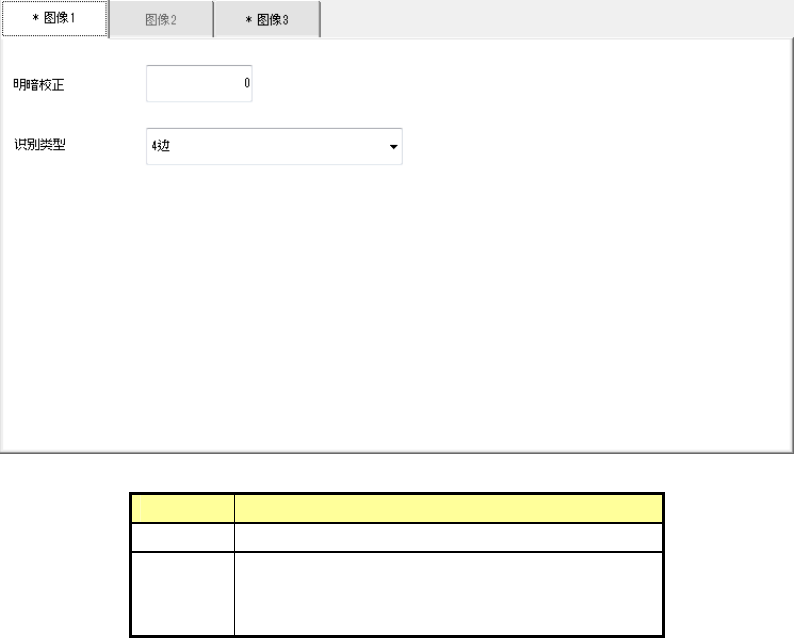

13) 外形识别元件

在「图像 1」选项卡中设置明暗校正及识别类型。

項目概要

明暗校正输入有灯光时的明暗校正值。

识别类型通过组合框选择识别图案。

从「4 边识别」「4 角识别」「重心」中选择。

默认值为「4 边识别」。

EPU 使用说明书第 4 章制作生产程序

4-101

※外形识别元件的识别条件

●识别边时

①全部形状为长方形或正方形的元件。

②边的直线部分为元件外形尺寸的 1/2 以上。且直线部分（线的部分）为 3mm 以上的元件。

③边的中央部从边中心起的±1.5mm 的范围成直线的元件。

線分

1.5mm

部分外形寸法

④元件角度 90 度±5 度以内的元件。

⑤拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件

（拍摄时边内侧成为空洞的元件也可）。

0.3mm以上

⑥直线部分形成的边粗糙度在 0.1mm 以内的元件。

0.1mm以下

⑦元件的形状不是凸形状的元件。

元件外形尺寸

线的部分
