EPU 使用说明书 第 4 章 制作生产程序
4-126

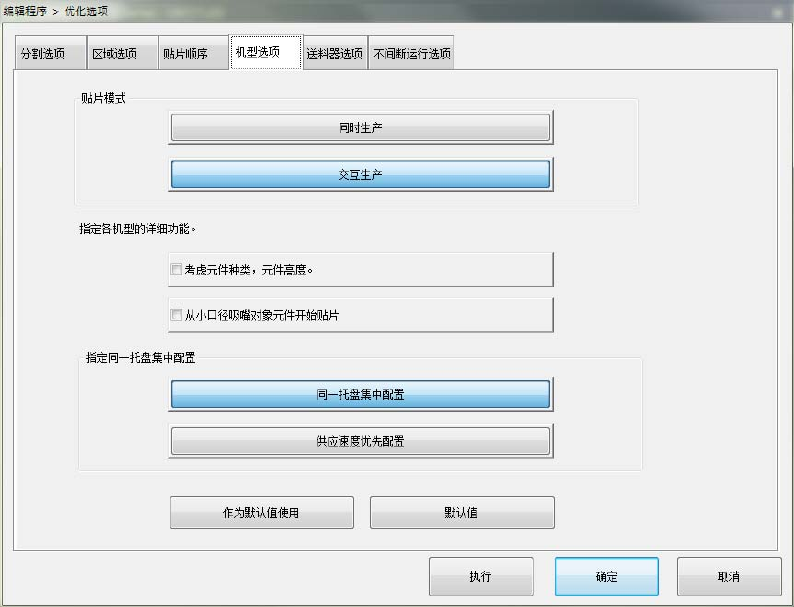

（4）机型选项
1） 贴片模式
按照同时生产或交互生产的贴片模式进行优化。
EPU 使用说明书 第 4 章 制作生产程序
4-127
2) 考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
勾选本项后，将按下列顺序进行贴片。
<考虑了元件种类、元件高度的贴片>
<贴片的优先顺序与元件种类、元件高度的关系>
优先顺序如下表所示，非铝电解电容器产品优先进行贴片。
优先顺序 元件种类 元件高度(mm)
1
非铝电解电容器
0 ＜ t ≦ 5.5
2
5.5 ＜ t ≦ 12.0
3
12.0 ＜ t
4
铝电解电容器
0 ＜ t ≦ 5.5
5
5.5 ＜ t ≦ 12.0
6
12.0 ＜ t
<层的优先顺序>
各层的相互关系如下。
优先顺序 层种类
1
贴片层
2
元件层
3
元件种类·高度层
在“操作选项”画面的「生产(暂停) 」选项卡中未勾选「发生无元件时暂停」时，
如果生产中因元件用完等无法贴片时，则将跳过该元件并继续进行贴片。
而该元件将在补满元件后，重新开始时被最后贴片。
在这种情况下，考虑到元件高度的生产条件有可能会破坏。
因此，在选择了“考虑元件种类、元件高度”时，建议操作选项选择
“发生无元件时暂停”。
贴片顺序①
贴片顺序②
贴片顺序③
EPU 使用说明书 第 4 章 制作生产程序
4-128
3)从小口径吸嘴对象元件开始贴片 ：
勾选此项，优化为从使用小口径吸嘴的元件开始先贴片。
4)指定同一托盘集中配置 ：
对于供应到 MTC/MTS 的同一品种的托盘元件，指定是统一配置，还是以供给速度优先配置。
a）同一托盘集中配置：以同一种类元件为单位配置。
b）供给速度优先配置：以供给速度优先配置。
元件类型 A
元件类型 A
A
元件类型 B
A
元件类型 C
元件类型 B
A
B B
B C
元件类型 C
A
C B
C C
同一托盘集中配置 供给速度优先配置
