EPU 使用说明书 第 4 章 制作生产程序 4-6 (7) 追溯（ IFS-NX 选项） ◆不使用：不使用条形码处理（追溯跟踪）时请选择此项。 ◆一次元条形码：使用一次元条形码 ( 条形码 ) 进行生产时请选择此项。 ◆二次元代码（ OCC ） ：使用二次元代码 ( 二维码 ) （ OCC ）进行生产时请选择此项。 ※选择二次元代码（ OCC ）时， [ 详细设置 ] 按钮会变为有效，可进行详细设置。 ※有关详细设置，请参见 IFS-…
EPU 使用说明书 第 4 章 制作生产程序
4-5
在基板设置中，进行以下(1)～(9)的设置。
（1)基板 ID
可以添加补充说明基板名的“注释”。
最多可输入60个字符的英文字母、数字及符号。
该基板ID因会在制作生产程序，以及生产中显示，所以，推荐使用简单明了，便于理解的名称。
另外，也可省略输入。
（2)标记识别
基板全体标记（BOC标记及区域标记）的识别有2种方法可供选择。
请根据标记的状态进行选择。
◆ 多值识别：
利用OCC摄像机所得的全部信息，利用匹配方式进行标记识别。
因使用的信息多，可有效防止噪音干扰。一般情况下请选择此项。
注册标记 识别标记
※在识别时，即使外形略有欠缺，在获得一定的一致度情况下也会识别OK。
◆ 二值化识别：
当多值识别发生错误时，请选择二值化识别。
但当标记边界拍摄不清晰时，其精度要低于多值识别。
（3)球状坏点标记（全坏板标记）
设置检测出全坏板标记时是否进行坏板标记识别。
(4)坏板标记种类（识别）
设置检测出坏板标记时传感器打开还是关闭。
◆打开标记探测传感器 ：
在绿色基板打上白色的坏板标记等，基板的反射率比坏板标记反射率低时请选择此设置。
◆关闭标记探测传感器 ：
在陶瓷基板上打黑色坏板标记等，基板的反射率比坏板标记反射率高时请选择此设置。
(5)指定坏板标记坐标
设置坏板标记坐标是从电路原点开始，还是从基板原点开始。
另外，当使用多个基准电路时选择扩展坏板标记后，将从基准电路原点开始。
◆标准坏板标记 ：
坏板标记坐标以电路原点为起点指定，坏板标记设置为各电路相同位置时，选择此项。
◆扩展坏板标记 ：
坏板标记坐标以基板原点为起点指定，可以设置为与电路间距不为等间隔的坐标。
(6)坏
板标记示教信息
选择是否使用生产程序的坏板标记示教信息。
EPU 使用说明书 第 4 章 制作生产程序
4-6
(7)追溯（IFS-NX 选项）
◆不使用：不使用条形码处理（追溯跟踪）时请选择此项。
◆一次元条形码：使用一次元条形码(条形码)进行生产时请选择此项。
◆二次元代码（OCC）：使用二次元代码(二维码)（OCC）进行生产时请选择此项。
※选择二次元代码（OCC）时，[详细设置]按钮会变为有效，可进行详细设置。
※有关详细设置，请参见 IFS-NX 附带的『IFS-NX 使用说明书』。
(8）指定贴片电路
基板构成设置为多电路板时，可选择跳过贴片的电路。
(9）真空台
选择是否使用真空台。
基本设置有 6 个项目。
请根据生产基板输入相应项目，或进行选择。
启动编辑程序后，或从文件菜单选择新建时，程序名会变为 UNTITLED
｡
EPU 使用说明书 第 4 章 制作生产程序
4-7
4-1-2-2 尺寸设置
在生产程序中，用坐标来表示基板上的元件及标记的位置。
该“基板上的坐标系”的原点称为“基板位置基准”
・
基板位置基准可设置在基板上或基板外的任意位置。
・
使用
CAD
数据制作贴片数据时，请使用
CAD
数据的原点。
基板的定位机构与基板的“基板位置基准”的相对位置，利用“基板设计偏移量”来协调对应。
尺寸设置的画面，不同的基板构成（单板机板、矩阵电路板、非矩阵电路板）设置也不同。而且，按
照定位方式、坏板标记的使用设置、BOC的使用设置，画面的显示项目也不同。
(1) 基准

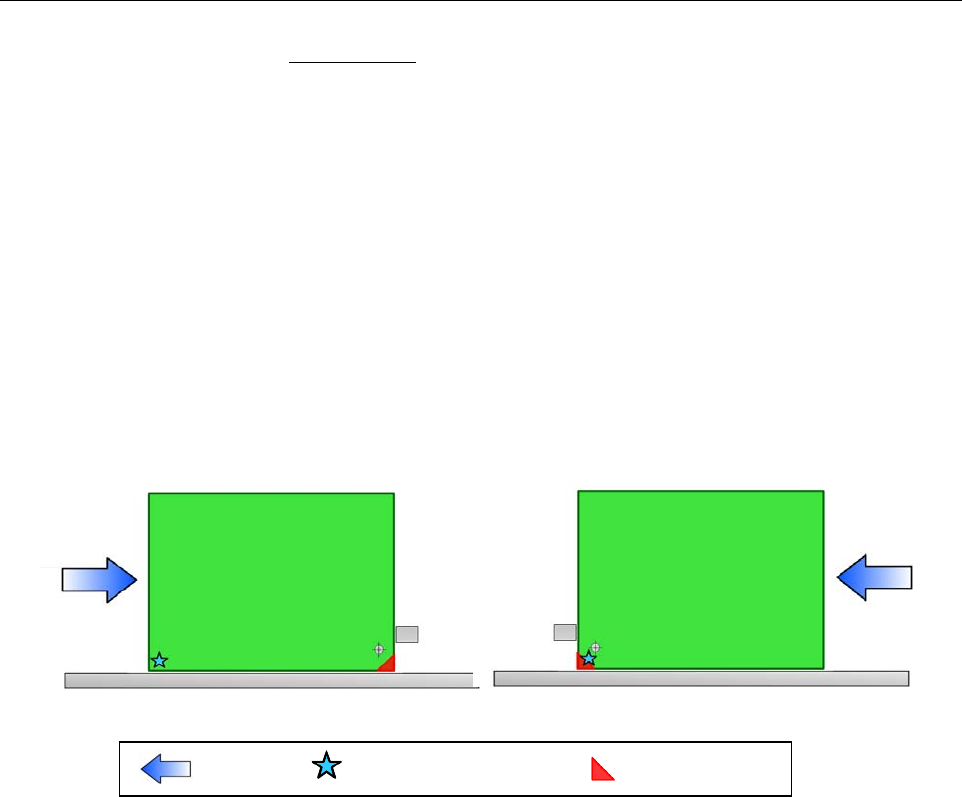

基板设计端点的位置，根据传送的流动方向，按下图来定义。
1）传送方向 从左到右 2）传送方向 从右到左
传送方向
基板位置基准(任意的位置)
基板设计端点
