EPU 使用说明书 第 4 章 制作生产程序 4-84 7 ） BGA, FBGA 、 LGA 在 「 图像 1 」 选项卡中设置球间距、识别种类、基本格式、球面图案及各项检查。 ①球间距 输入球之间的宽度。 ②识别类型 设置识别种类。 选择项目 识别范围 类型 外周 —— 基板 仅识别外周的球。 (FBGA 不可以选择 ) 模部为基板（发黑）的类型 外周 —— 陶瓷 模部为陶瓷（发白）的类型 所有球 —— 基板 识别元件内的所有球 模…
EPU 使用说明书 第 4 章 制作生产程序
4-83

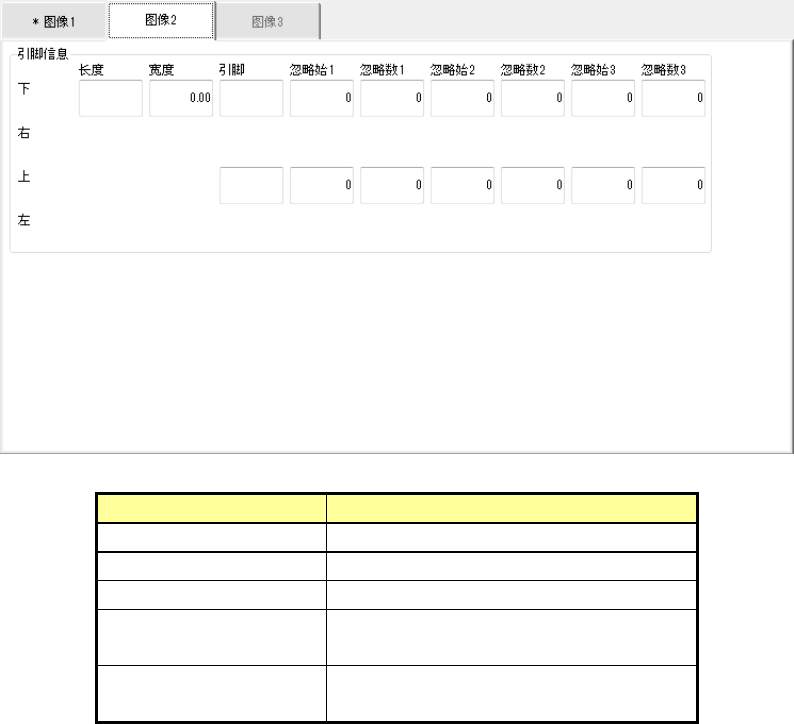

在「图像 2」选项卡中设置左右各边的引脚信息。
项目 概要
长度 输入引脚接触基板部分的长度。
宽度 输入引脚宽度。
引脚 如果是引脚元件时，输入引脚数。
忽略始（开始）１～3
输入缺少的引脚位置。
输入范围 0～引脚根数（默认值：0）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围 0～引脚根数（默认值：0）。
EPU 使用说明书 第 4 章 制作生产程序
4-84
7）BGA, FBGA、LGA
在「图像 1」选项卡中设置球间距、识别种类、基本格式、球面图案及各项检查。
①球间距
输入球之间的宽度。
②识别类型
设置识别种类。
选择项目 识别范围 类型
外周——基板
仅识别外周的球。
(FBGA 不可以选择)
模部为基板（发黑）的类型
外周——陶瓷 模部为陶瓷（发白）的类型
所有球——基板
识别元件内的所有球
模部为基板（发黑）的类型
所有球——陶瓷 模部为陶瓷（发白）的类型
所有垫片（Land）
识别元件内的所有垫片
(LGA 元件时)
模部为基板（发黑）的类型
EPU 使用说明书 第 4 章 制作生产程序
4-85
③基本格式
设置基本格式(标记配置图案)。
与球面图案组合作为识别图案使用。
选择项目 基本格式
浏览
显示标准～标记溢出的样本图形。
标准
封装外围只有球的类型。
原有的 BGA 小间距、小球版。
格子上有索引球也可。
4 角索引标记
封装外围只有球与索引球，
索引球在格子外的类型。
索引球配置在格子外的 4 角。
3 角索引标记
封装外围只有球与索引球，
索引球在格子外的类型。
索引球配置在格子外的 3 角。
(左上方没有索引球的状态为 0 度)
2 角索引标记
封装外围只有球与索引球，索引球在格子外。
索引球的配置在格子外的 2 角的类型。
(左上方与右下方有索引球的状态为 0 度)
1 角索引标记
封装外围只有球与索引球，
索引球在格子外的类型。
索引球的配置在格子外的 1 角。
(右下方有索引球的状态为 0 度)
外部带类型标记
封装外围有近于球的浓度的带状物的类型。
标记溢出 1
封装外围有球以外的溢出物的类型。
标记溢出 2
封装外围有球以外的溢出物的类型。
④球面图案
设置球的配置图案。
与基本格式组合作为识别图案使用。
⑤自定义名（用户图案）
通过后面记述的球面图案编辑对球面图案进行制作、注册后，可在此项目中选择注册的图案。
