EPU使用说明书 第3章 EPU设置
3-10
3-6-2 指定数据库
选择编辑程序中要使用的数据库。
但是，当尚未安装IS元件数据库时，不能选择「IS元件DB」。
EPU使用说明书 第3章 EPU设置
3-11
3-6-2-1 主机元件DB
使用主机元件DB时，要设置此项。
设置后，可以选择要使用的数据库文件。
指定数据库，要指定包括驱动器的完整路径。
文件夹名的扩展名固定为“mdb”。
即使指定其它扩展名，也将被置换为「mdb」。
选择元件数据库的单选按钮，点击<浏览>按钮，将显示以下对话框。
请指定文件夹和文件。
显示EPU配置文件画面后，点击<确定>按钮。
3-6-2-2 IS元件数据库
在使用IS元件数据库时，要设置此项。
设置要连接的IS元件数据库服务器的计算机名（或地址）及端口号。
关于计算机名（或地址）及端口号，请参阅IS的使用说明书。
EPU使用说明书 第3章 EPU设置
3-12

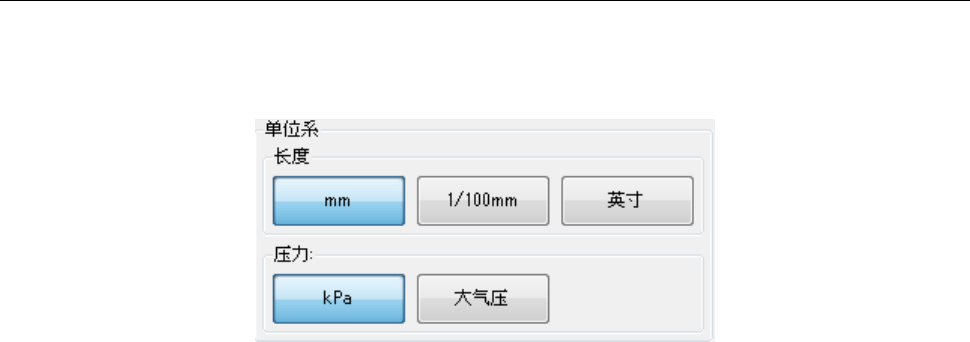

3-6-3 设置单位系统
设置在EPU画面中编辑作业时显示的单位。
设置长度及压力的单位系统。设置后，EPU将根据该设置显示/输入。
【画面显示内容】
·长度∶设置后将影响到XYZ坐标、基板大小等与长度有关的数据的显示/输入。
(默认为「mm」)
·压力∶设置后将影响到与吸取真空压等压力有关数据的显示/ 输入。
(默认为「kPa」)
