EPU 使用说明书 第 4 章 制作生产程序
4-44
元件种类 0° 90° 180° 270°
TSOP-2
BGA
FBGA
网络电阻
微调电容器
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
EPU 使用说明书 第 4 章 制作生产程序
4-45
④ 废弃元件
对在定心时发生识别错误，或引脚悬浮检查时发生错误的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
下拉列表的项目 内容
废弃盒
・
全部元件均可选择。
长边、短边、高度在 15mm 以内的元件为小型废弃盒
长边 180mm、短边在 35.5mm 以内的元件为中型废弃盒
长边 80mm、短边在 50mm 以内的元件为大型废弃盒
除此以外的元件为特大废弃盒
在上述废弃盒中使用相应的最小废弃盒。
放回托盘
・
包装选择为托盘时，可选择此项。
IC 回收带
・
如果是可选择图像定心的元件时，可选择此项。
元件保护
・
全部元件均可选择。
⑤ 输送速度
设置电动式供料器的间距输送速度。
要变更输送速度时，设置选择“使用”，从下拉列表中选择“高速”、“中速”、“低速”。
如果因供料而导致空洞（Cavity）内的元件倒下，有可能通过改变速度能够抑制。
EPU 使用说明书 第 4 章 制作生产程序
4-46

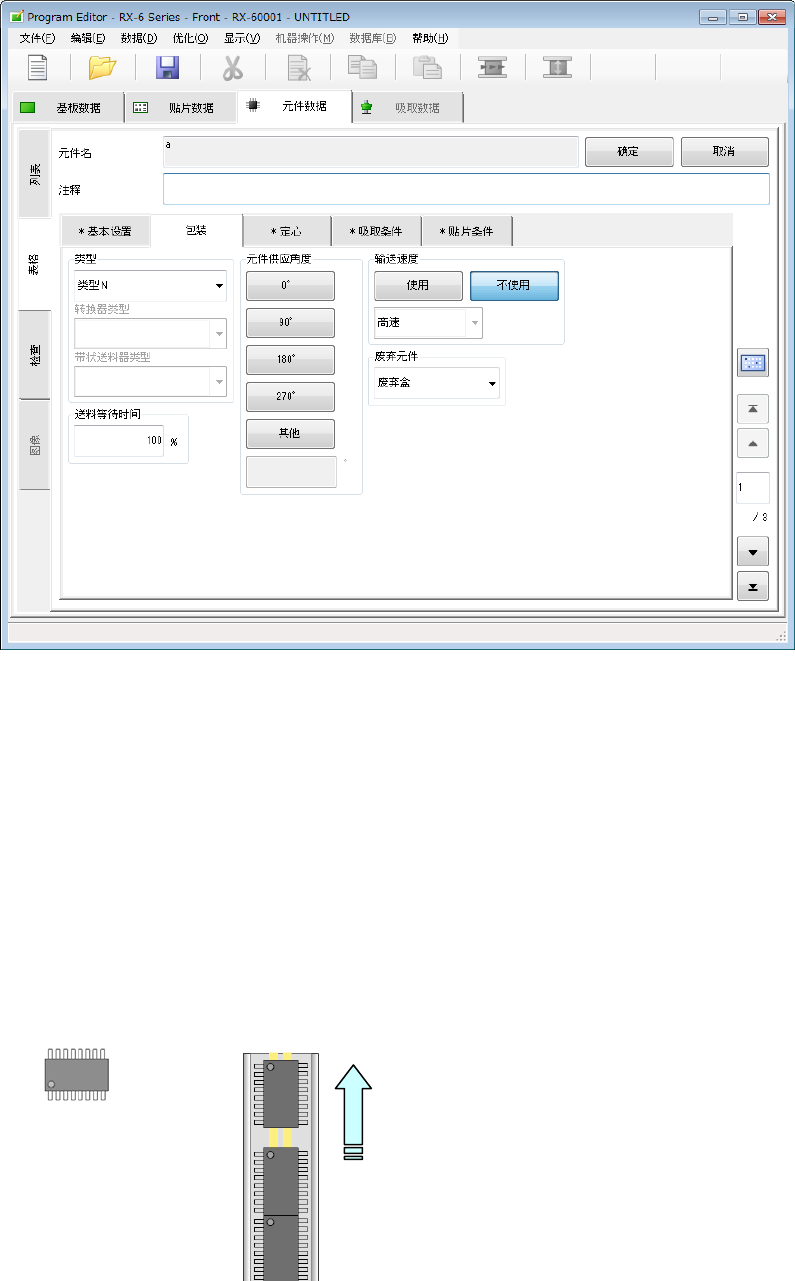

2）管式的输入方法
① 类型
选择管式供料器的类型。
② 送料等待时间
从元件吸取完成后到可吸取下一个元件之间的等待时间(根据各供料器型号设置的值)与实际等待
时间的比例，以百分比的形式进行设置。
初始值为100%。
③ 元件供应角度
以JUKI的元件供应角度为0°，输入管式供料器上的元件包装姿势的倾斜角度。
详细内容请参见「１）带式的输入方法 ※JUKI的元件供应角度定义」。
要选择
｡
其他数据时，请在编辑框内输入角度 (0°～ 359.9875°)
④ 废弃元件
对在定心时发生识别错误，或引脚悬浮检查时发生错误的元件废弃方法进行设置。
详细情况请参见4-1-4-2 制作元件数据 (2)包装 1）带式的输入方法 的「废弃元件」。
传送方向
角度定义 0° 供应角度 270°
