EPU 使用说明书 第 4 章 制作生产程序 4-175 4-5 帮助 4-5-1 版本信息 显示本程序（编辑程序）版本信息。 以下显示为示例。
EPU 使用说明书 第 4 章 制作生产程序
4-174
(2) 生产管理信息
选择生産管理信息的相关输出数据。
No.
项目 内容
1
生产管理信息 输出生产时的管理信息。
2
生产条件 输出生产条件。
3
元件数 输出元件数。
4
吸取率 输出各吸取率。
5
未贴片列表 输出未贴片列表。
6
供应设备信息 输出供应设备的信息。
(3) 优化数据
选择优化的相关输出数据。
No.
项目 内容
1
优化选项 输出优化选项一览。
2
供应数 输出各元件的供应数。
3
吸嘴配置 输出吸嘴的分配状态。
(4) MSP 一览
选择MSP 相关输出数据。
No.
项目 内容
1
MS 参数 输出 MS 参数。
2
机械坐标值 输出机械的坐标值。
(5) 生产程序详细输出
设置生产程序详细相关输出数据等。
No.
项目 内容
1
基板数据 输出基板数据。
2
贴片数据
・
输入顺序：按输入顺序输出贴片数据。
・
优化顺序：按优化顺序输出贴片数据。
3
元件数据
・
详细：按详细形式输出元件数据。
・
列表：按列表形式输出元件数据。
・
图像数据：输出图像数据。
4
吸取数据
・
输入顺序：按输入顺序输出吸取数据。
・
分布：按分布形式输出吸取数据。
・
送料器设置信息（有注释）：
按送料器设置位置形式（有注释）输出吸取数据。
・
送料器设置信息（无注释）：
按送料器设置位置形式（无注释）输出吸取数据。
5
生产程序一览 输出指定路径的文件夹里的生产程序列表。
选择输出条件后，按下[输出文件]按钮，即可作为文本文件另存到指定文件夹里。如果要取消时，请按
下[取消]按钮。
EPU 使用说明书 第 4 章 制作生产程序
4-175
4-5 帮助

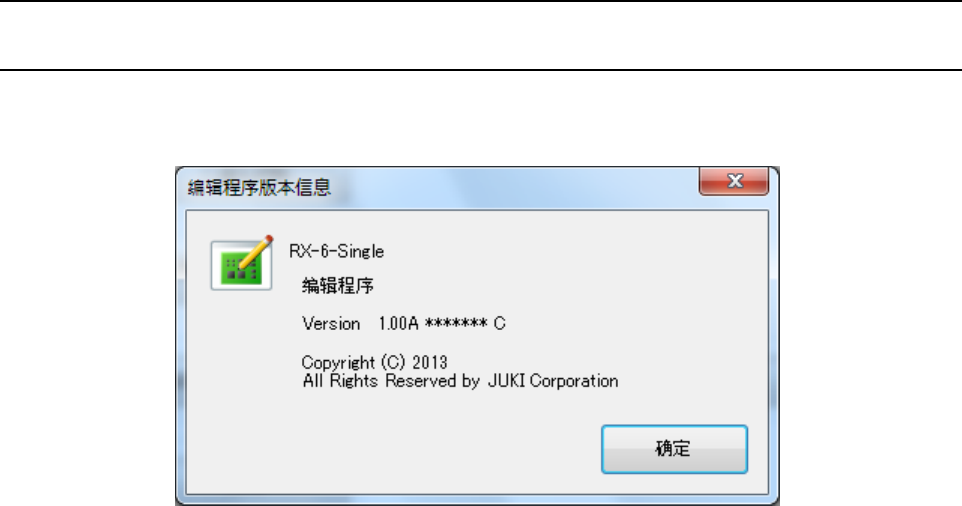

4-5-1 版本信息
显示本程序（编辑程序）版本信息。
以下显示为示例。
EPU 使用说明书 第 4 章 制作生产程序
4-176
4-6 退出编辑程序
从菜单点击[文件]－[退出]。
如果程序有任何改变而尚未保存时，会显示以下提问信息
｡
●是：保存。保存后退出编辑程序。
●否：不保存，退出编辑程序。
●取消 ：取消退出处理。
