EPU 使用说明书 第6章 通用图像元件
6-7
(7) 扩展设置
输入各元件要素扩展设置。
●中央重量（定中心权重）
设置 X、Y、θ 的重量（权重）。
此处重量（权重），是指为元件定位设置该元件要素组的权重参数。减少元件精度低的部分的
元件要素组的权重参数，可使元件定位结果稳定。
可设置 1～100 的数值。
●重试阈值
设置重试阈值的 ON/OFF。对比度不好时，有时可改善识别错误。
●阈值偏差
与外形识别的明暗校正相同，可设置阈值偏差。使用自动计算出的阈值识别不稳定时，可使
用此项。
●指定识别顺序
指定识别顺序能稳定识别时，可设置定义顺序。在通常情况下请维持自动。
◇自动：不指定识别顺序。
◇定义顺序：按定义顺序识别。
●运算
设置边、角、引脚等的运算（算法）。对于边和角等外形元件，使用标准运算追加了粗定位处理，
比以往提高了对位置偏移及异形元件的对应力。设置，也可选择以往的算法。
其他的元件要素是将来的扩展用参数。
◇标准：使用标准算法。
◇过去算法：使用与以往相同的算法。
●参数 1、参数 2
是为将来的扩展用参数使用，目前不使用。
EPU 使用说明书 第6章 通用图像元件
6-8
(8) 遗漏元件
在元件要素组内有遗漏(欠缺)时，按距离首元件要素近的顺序来设定遗漏信息。
对于 1 列或 1 行，最多可设定 4 个遗漏信息。
(9) 元件要素
输入元件要素信息。
・
选择了球或平面（Land）时的画面
・
选择了外部引脚或内部引脚时的画面
●类型
选择元件要素的类型。
显示列表根据“点、1D、2D”的指定而变化。
◇外部引脚： 鸥翼形引脚(QFP等)。
◇内部引脚： J形引脚(QFJ等)。
◇标记： 因为是标记等，没有电极，所以不用检查。
◇边： 因元件要素形状不规则，只有用边才能取得时。
◇角： 因元件要素形状不规则，只有用角才能取得时。
有关设定方法请参见下页。
●参考位置（基准位置）
可指定首元件要素的基准位置。
推荐对引脚元件指定“背面的中心(引脚前端的中央)”，对球元件指定“元件要素的中心(球
的中央)”。
●极性
指定元件要素的明亮度。如元件要素比背景亮时，请选择“明亮”。
●偏移量
需要比元件要素组的“首元件要素的配置”更偏离时指定此项。
●元件尺寸（元件要素尺寸）
输入元件要素的纵、横尺寸。
EPU 使用说明书 第6章 通用图像元件
6-9

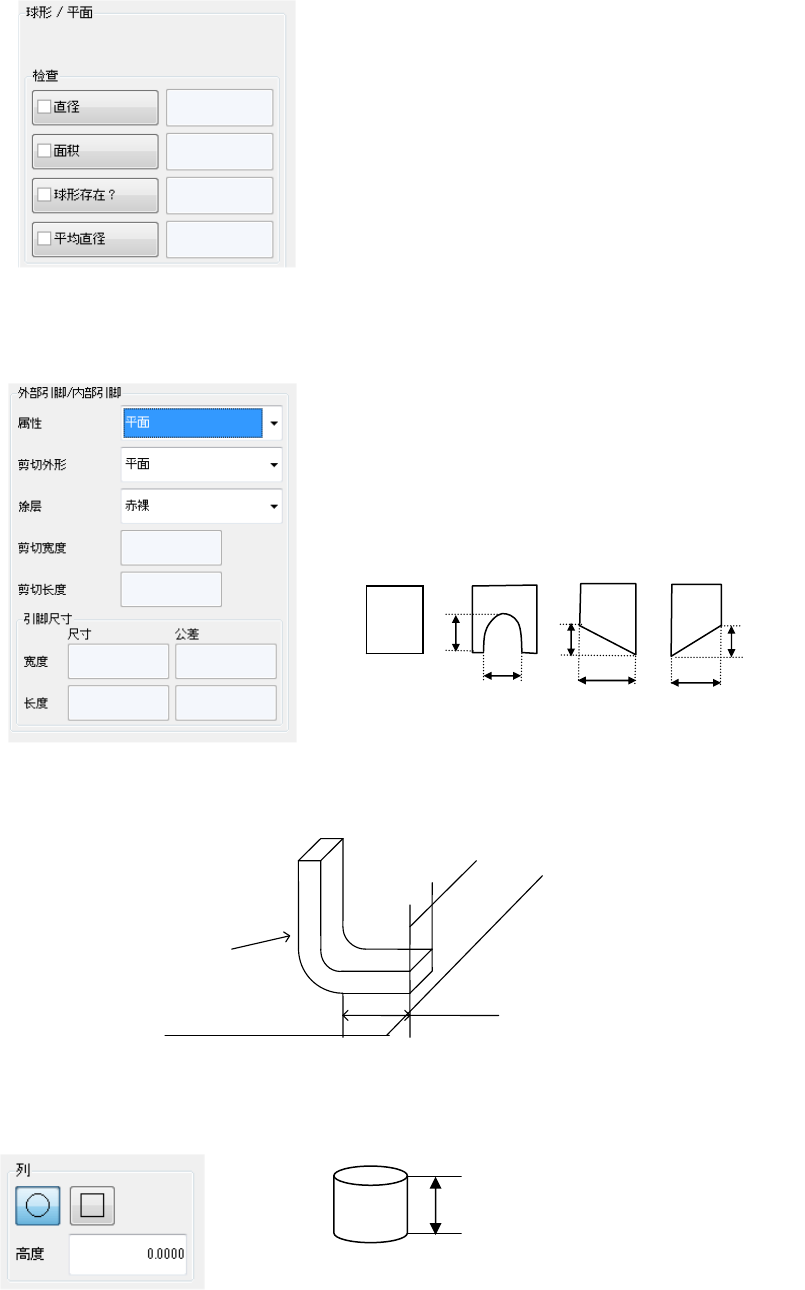

●球形/平面
在“类型”中选择了球形或平面（Land）时显示此项。
选择球形或平面的形状。(但现在不进行形状判别。)
●外部引脚/内部引脚
在“类型”中选择了外部引脚或内部引脚时显示此项。
◇引脚尺寸 ：
当使用鸥翼形引脚时，输入与基板接触的引脚前端部位的宽和长。
长度
宽度
引脚
基板
●列
在“类型”中选择了列时显示此项。目前没有使用。
检查: 指定有无检查和判定値。
◇直径：指定直径检查。
所有球经过检查，以其平均值为基准，进行的
各球的检查。
◇面积：指定面积检查。
◇球形存在？ ：指定检查有无球。
初始值的 30%为可检测出 20%的球剪切的値。
◇平均直径：以输入的直径为基准，对检查完的所
有球的平均值进行比较检查。
◇属性 ：指定引脚的类型。
◇剪切外形 ：选择引脚前端被切割时的剪切形状。
◇剪切宽度、剪切长度：
选择 U 形切割、左下切割、右下剪切时输入此
项。
平面 U 形剪切 左下剪切 右下剪切
◇涂层：可以指定引脚的涂层类型，目前没有使用。
宽
长
宽
宽
长
长
高度
