EPU 使用说明书 第 4 章 制作生产程序 4-81 在 「 图像 2 」 选项卡中设置上下各边的引脚信息。 项目 概要 长度 输入引脚接触基板部分的长度。 宽度 输入引脚宽度。 引脚 如果是引脚元件时，输入引脚数。 忽略始（开始）１～3 输入缺少的引脚位置。 输入范围 0～引脚根数（默认值：0） 。 忽略数（缺少数）1～3 输入缺少的引脚数。 输入范围 0～引脚根数（默认值：0） 。
EPU 使用说明书 第 4 章 制作生产程序
4-80
5) SOP,HSOP,SOJ,TSOP2

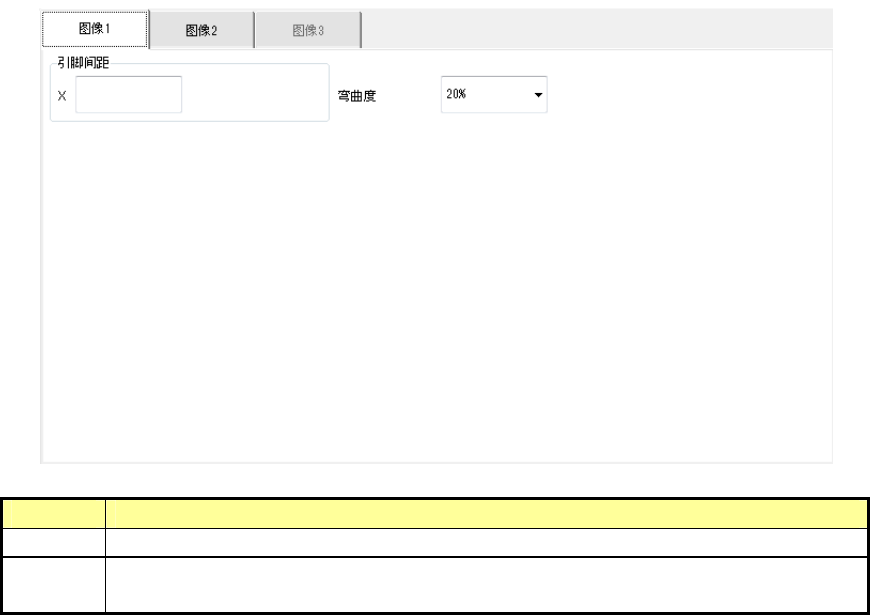

在「图像 1」选项卡中设置引脚间距及弯曲度。
项目 概要
引脚间距 输入引脚间的宽度。
弯曲度
从「15%」「20%」「25%」「30%」「None」中选择检出引脚弯曲时的检测级别。
默认值为 20%。
EPU 使用说明书 第 4 章 制作生产程序
4-81
在「图像 2」选项卡中设置上下各边的引脚信息。
项目 概要
长度 输入引脚接触基板部分的长度。
宽度 输入引脚宽度。
引脚 如果是引脚元件时，输入引脚数。
忽略始（开始）１～3
输入缺少的引脚位置。
输入范围 0～引脚根数（默认值：0）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围 0～引脚根数（默认值：0）。
EPU 使用说明书 第 4 章 制作生产程序
4-82
6) TSOP
在「图像 1」选项卡中设置引脚间距及弯曲度。
项目 概要
引脚间距 输入引脚间的宽度。
弯曲度
从「15%」「20%」「25%」「30%」「None」中选择检出引脚弯曲时的检测级别。
默认值为 20%。
