EPU 使用说明书 第 4 章 制作生产程序
4-9
例) 左下角定为基板位置基准时(单位为 mm)
：基板位置基准 ：设计端点 ：传送方向
① L→R 时
② R→L 时
3) 基板构成
本项选择[单板基板]。
一旦按照矩阵电路板设置尺寸后，变更为非矩阵电路板时，会自动展开为非矩阵电路板电路配
置。
4) BOC 种类
“BOC”是Board Offset Correction的缩写，是为了更准确地进行贴片、校正贴片位置用的标记。(也
称为“基准领域标记”。)
◆ 不使用 ： 不使用BOC标记时选择此项。
◆ 使用基板标记 ： 在使用基板的BOC标记校正贴片坐标时选择此项。
◆ 使用电路标记 ： 单板基板时不能选择此项。
5）电路尺寸（电路外形尺寸）
6）电路设计偏移量
7）首电路位置
8）电路数目
9）电路间距
这些项目在单板基板中无需设置(不能设置)。
在选择矩阵电路板时才需要设置。
10)基板高度
输入从传送基准面(基准高度。此处为从Z轴的初始值（=“0.00”）)到基板表面的尺寸。
使用通常初始值，仅当传送基准面与基板表面高度不同时，才输入基板高度。
示例如下。
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=165 Y=0
基板外形尺寸 X=165 Y=125
基板设计偏移量 X=0 Y=0
EPU 使用说明书 第 4 章 制作生产程序
4-10

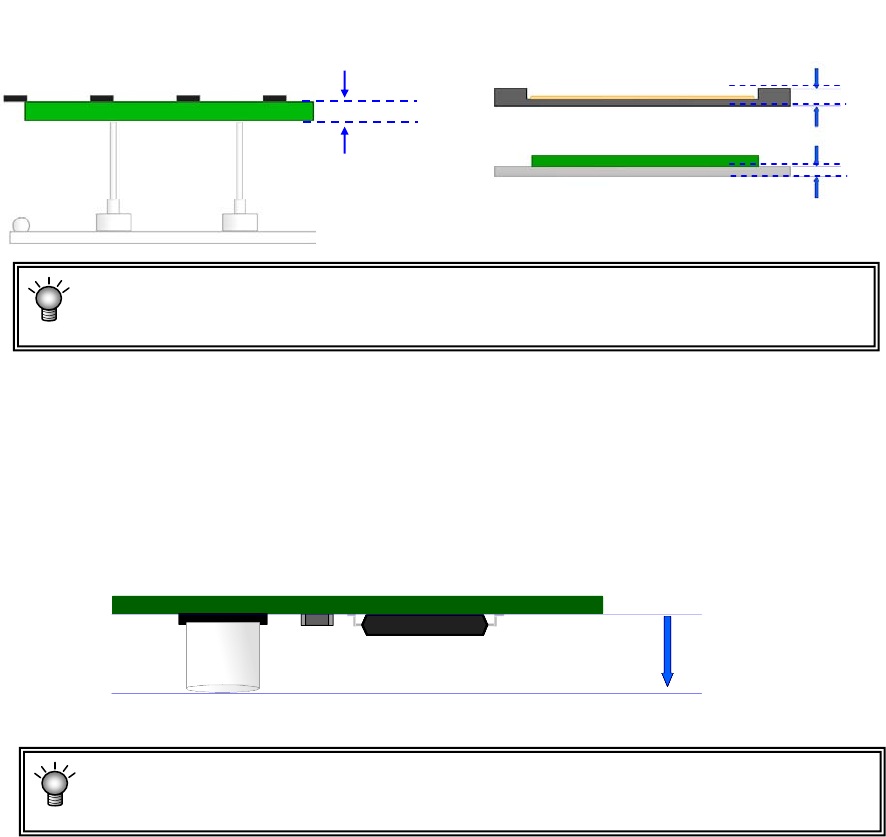

例：将异形基板或柔性基板重叠在夹具（承载板）上进行生产时。
此时输入的基板高度为“+t”的值。
●一般情况（传送基准面=基板表面的高度）
●使用夹具时（传送基准面≠基板表面的高度）
在这种情况下若不输入“+t”，在元件贴片时会将元件挤进贴片面以内(多进入深度 t)，容易损坏元件。
基板表面的高度
传送基准面
+t
夹具（承载板）
传送基准面
基板表面的高度
在进行贴片时的吸嘴高度由基板高度决定。因此，若输入错误的数值，则
有可能会造成贴片错位。（元件未放到基板位置，或者元件过度挤压基板）
EPU 使用说明书 第 4 章 制作生产程序
4-11
11)基板厚度
输入基板厚度。
该值用于决定基板定心时支撑台上升的高度。
12)背面高度（基板背面高度）
输入基板背面贴片元件中最高元件的高度(两面贴片时，背面元件不干扰支撑销的值)。
该值将决定生产时支撑台的待机高度。
若该值过小，则由于支撑台的移动距离短，会使生产节拍加快。
(在5mm与40mm差值最大时，约差0.25秒)
13) 夹紧偏移量
夹紧偏移量是在基板边缘有欠缺时，输入无欠缺的位置。
默认设置为基板尺寸 Y 的一半的值。
14) 球状坏点标记（全坏板标记）
单板基板不能使用此项。
15) 坏板标记
单板基板不能使用此项。
基板厚度
背面最高的元件
背面高度
如果输入错误数值，有可能导致支撑销过渡挤压基板，从而损坏基板，或
使支撑销够不着基板，有可能导致贴片不匀。
如果输入比元件背面高度小的值，则在基板传送时支撑销可能会接触到元
件，请务必输入比背面元件高度大的值。
