EPU 使用说明书 第6章 通用图像元件
6-34
⑧ 「涂层」
由于目前不使用，因此设定为“裸”。
⑨ 「切割宽度」
由于目前不使用，因此设定为“0(零)”。
⑩ 「切割长度」
在切割形状中指定平面引脚以外时设定此项。
输入从引脚前端开始的引脚形状不平坦部分的长度。
· 示例的引脚前端形状平整，
「切割长度」：设定为“0(零)”。
⑪ 「脚大小」
引脚为鸥翼形引脚时，必须输入脚的尺寸。
脚是指鸥翼形引脚接触基板的部分。
·示例是鸥翼形引脚，若脚部分的长度为
0.5mm
，则输入：
「脚大小」
「宽度」：
0.2(
与引脚宽度相同
)
「长度」：
0.4
● 经过上述步骤便完成了元件要素的数据输入，选择右下角的「确定」后，即返回「元件要
素组」画面。
● 至此，第 1 元件要素组的定义已完成，选择右下角的「确定」，即返回「扩展图像」画面。
EPU 使用说明书 第6章 通用图像元件
6-35
● 此时，当还有后续元件要素组时，要在此处选择追加，同样输入数据，定义元件要素组。
由于示例中包括第 4 元件要素组，因此应追加定义 4 个元件要素组。
将所有这些输入数据汇总起来，则如下所示
Top View
第
1元
件
要素
组
(X,Y)：(-7.25,-5.1)mm
方向(θ)：0°
间距 ：0.5mm、30 根
引脚 从第 5 根开始欠缺 3 根
引脚 长度：1.0mm
宽 度：0.2mm
鸥翼 形引脚，前端平面
脚长度：0.4mm
脚宽度：0.2mm
第
3
元件要素组
(X,Y)：(7.5,4.9)mm
方向(θ)：180°
间距：0.5mm、31 根
引脚长度：1.0mm
宽 度：0.2mm
鸥翼形引脚，前端平面
脚长度：0.4mm
脚宽度：0.2mm
第
2
元件
要素
组
(X,Y)：(13.31,5.1)mm
方向(θ)：180°
间距：1.27mm、4 根
引脚长度：1.2mm
宽 度：0.4mm
鸥翼形引脚，前端平面
脚长度：0.6mm
脚宽度：0.4mm
第
4
元件要素组
(X,Y)：(-9.5.0,5.1)mm
方向(θ)：180°
间距：0.5mm、4 根
引脚长度：1.2mm
宽 度：0.4mm
鸥翼形引脚，前端平面
脚长度：0.6mm
脚宽度：0.4mm
元件要
素组名
首元件
要素位置
版面
检查
(排列) 欠缺 元件要素
元件要
素偏移
元件要
素尺寸
(引脚形状) 切割 脚
ELG0001 X:-7.25
Y:-5.1
Z:0
θ:0
容差：
全部为 0
レ
25%
レ 1D
列数：30
列间距
：0.5
容差：0
开始：5
数量：3
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X:0.2
Y:0.4
容差：
全部为
0
ELG0002 X:13.31
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ
25%
レ 1D
列数：4
列间距
：1.27
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为
0
ELG0003 X:7.5
Y:4.9
Z:0
θ:180
容差：
全部为 0
レ
25%
レ 1D
列数：31
列间距
：0.5
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.2
Y: 0.4
容差：
全部为
0
ELG0004 X:-9.5
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ
25%
レ 1D
列数：4
列间距
：1.27
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全部为
0
所有元件要素组的定义完毕后，选择左下角的「确定」，完成扩展图像数据的输入。
EPU 使用说明书 第6章 通用图像元件
6-36
6-5-2 球元件类（元件要素组/元件要素格式）
本节将对球元件类(复合阵列元件)的数据制作步骤进行说明。
1. 扩展图像画面
· 在「元件类型」中选择球元件类型。
· 在「数据格式定义」中选择元件要素组/元件要素格式。
· 在「元件要素组一览表」中选择追加。
2. 元件要素组画面
定义元件要素组(EG)。
元件要素组由相同尺寸、相同间距的引脚集合构成。
所谓复合阵列元件是指尺寸不同或带有不同间距球/平面的区域阵列元件。
即使是同一电极，但间距不同的元件，作为 EG(元件要素组，区域)也必须分别设定。所谓同
一电极是指相同大小、相同形状的电极。
作为示例给出了由 4 个元件要素组(EG)构成的复合阵列元件。
◆ 说明
第 2、3 元件要素组虽然是具有相同尺寸、相同间距的排列，但由于各列相互偏移配置，因此
应作为另一元件要素组。
与区域阵列元件(BGA，FBGA)相同，复合阵列元件的形态以 Bottom View(内)为基准。
如下图所示，在有一部分交错排列时，应分为2个方格排列的组进行定义。

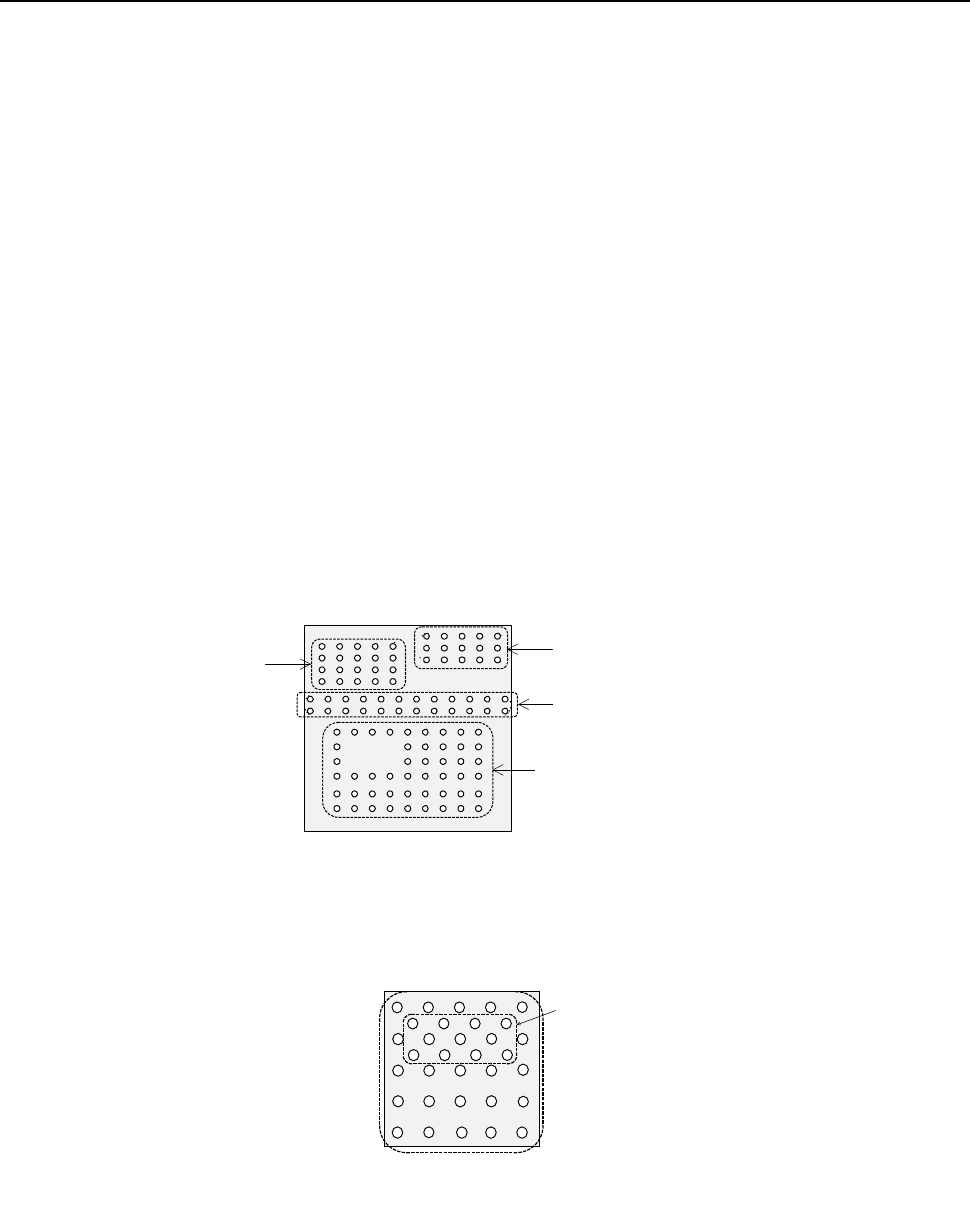

Bottom View
第3元件组
第 4 元件组
第2元件组
第 1 元件组
元件组 1
元件组 2
第 4 元件要素组
第 3 元件要素组
第 2 元件要素组
第 1 元件要素组
元件要素组 2
元件要素组 1
