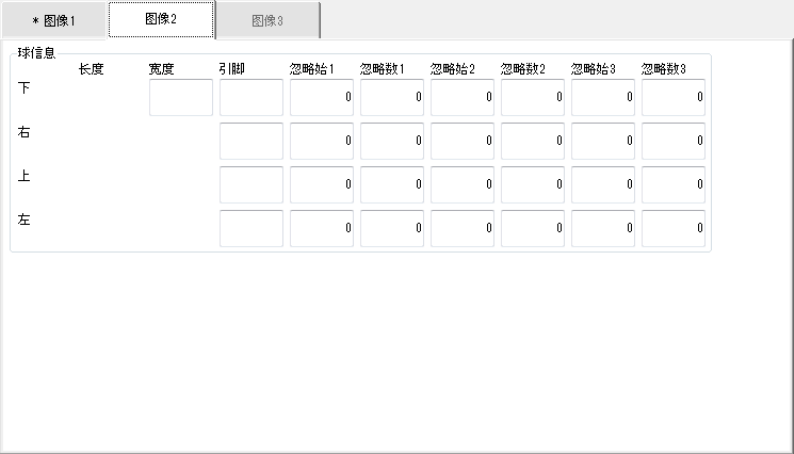

EPU 使用说明书 第 4 章 制作生产程序 4-91 在「图像 2」选项卡中设置球面信息。 在「图像 1」选项卡中设置完图案后，基于该设置的数值即被输入。
EPU 使用说明书 第 4 章 制作生产程序
4-90

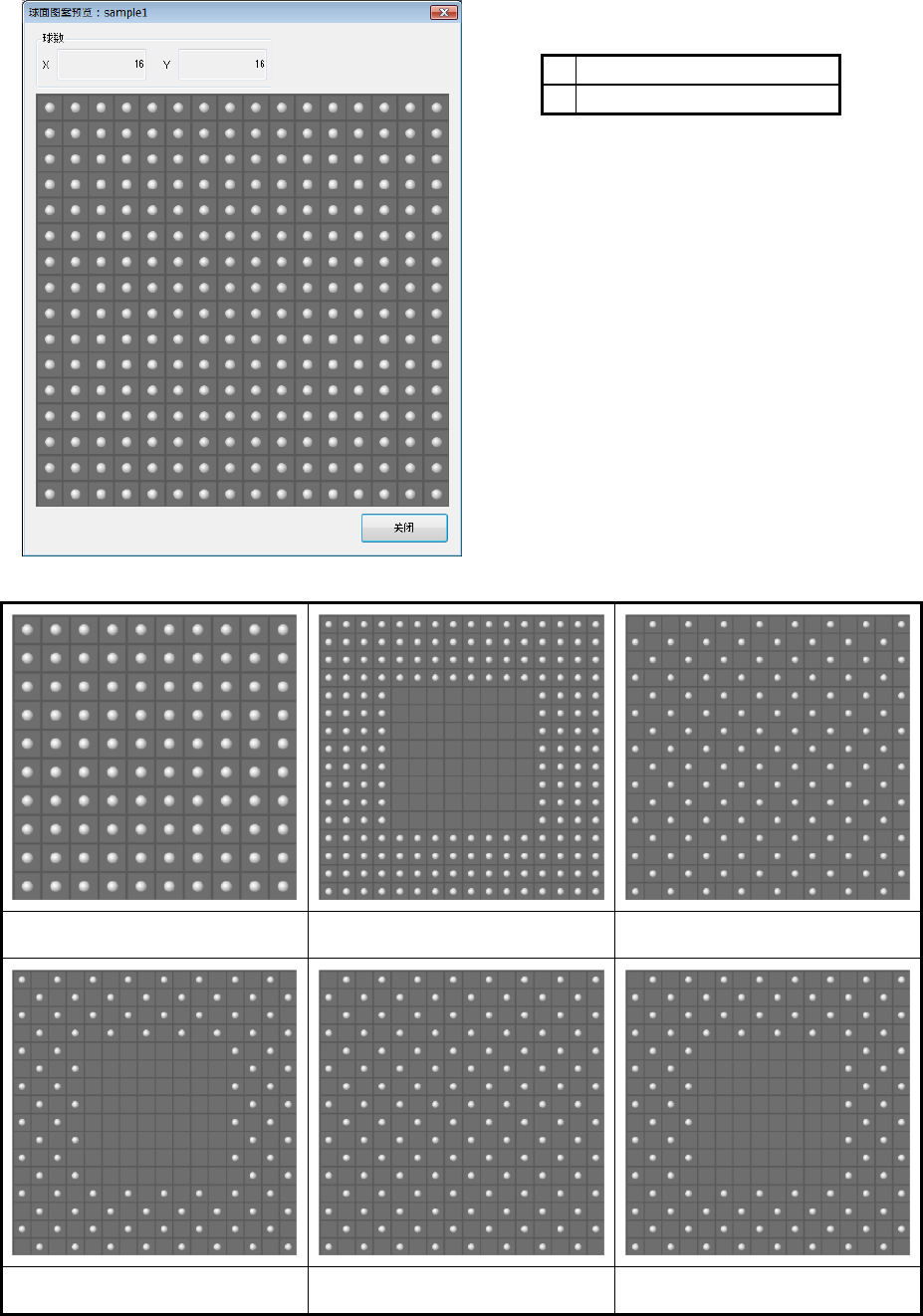

选择球面图案，按下[预览]按钮时，即显示选择的球面图案的预览。
标准类型 BGA 外围类型 BGA 交叉标准类型 BGA(外围多)
交叉外围类型 BGA(外围多) 交叉标准类型 BGA(外围少) 交叉外围类型 BGA(外围少)
球数
X
球的列数(横方向的球个数)
Y
球的行数(纵方向的球个数)
选择[关闭]按钮，返回选择图案。
EPU 使用说明书 第 4 章 制作生产程序
4-91
在「图像 2」选项卡中设置球面信息。
在「图像 1」选项卡中设置完图案后，基于该设置的数值即被输入。
EPU 使用说明书 第 4 章 制作生产程序
4-92
8) 单向引脚

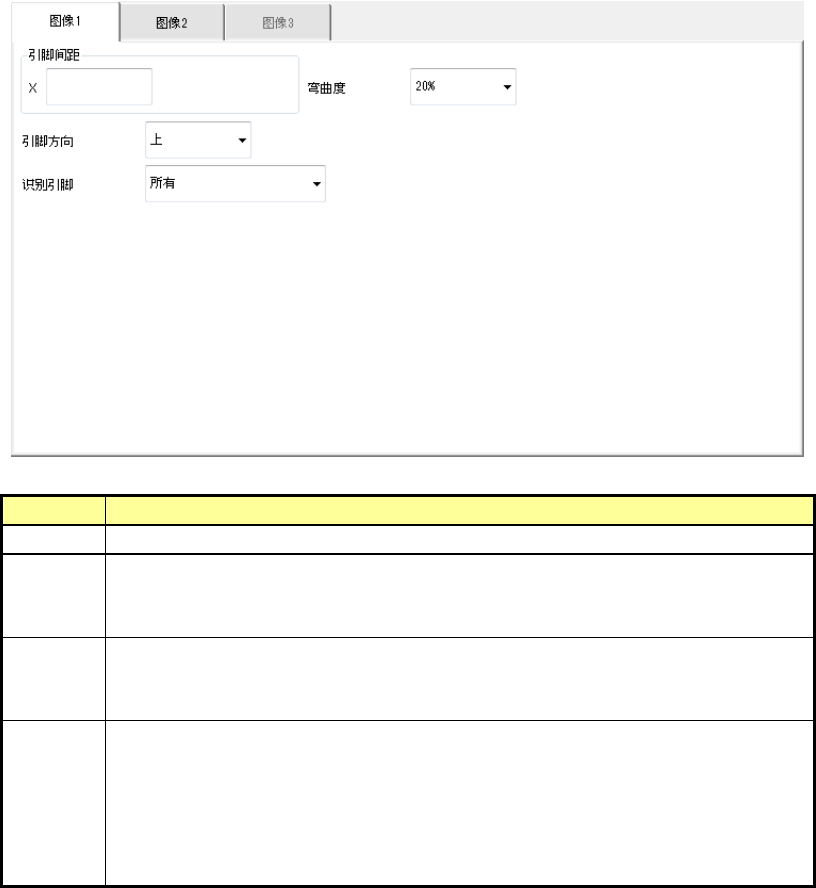

在「图像 1」选项卡中设置引脚间距及弯曲度。
项目 概要
引脚间距 输入引脚间的宽度。
弯曲度
从「15%」「20%」「25%」「30%」「None」中选择检出引脚弯曲时的检测
级别。
默认值为 20%。
引脚方向
从「上」「下」中选择引脚方向。
可切换「识别引脚（引脚识别类型）」的显示项目，以及「图像 2」选项卡的
「引脚信息」的输入部分。
识别引脚
连接器元件中要识别的引脚，从「全部引脚」「仅两端引脚」「两端引脚除外」
中选择要除外的引脚范围。
默认值为「全部引脚」。
选择「仅两端引脚」「两端引脚除外」时
・
如果引脚方向选择「上」，则显示「左上」「右上」的项目。
・
如果引脚方向选择「下」，则显示「左下」「右下」的项目。
