EPU 使用说明书 第 4 章 制作生产程序
4-23
③ 设置传感器延迟时间
选择是使各传送传感器的延迟时间都一致、还是要进行个别设置。
[标准] 要使各传送传感器的延迟时间一致时，请选择此项。
[选项] 要个别设置各传送传感器的延迟时间时，请选择此项。
选择“标准”时，下侧的「标准」传感器延迟有效，
选择“选项”时，在「选项」中设置的各传感器延迟时间有效。
④ 标准
在“设置传感器延迟时间”中选择“标准”时，要设置延迟时间或长度
｡
可设置的值为 0～2500（ms）、0～1000（mm）。
⑤ 选项
在“设置传感器延迟时间”中选择“选项”时，要分别设置 IN 传感器、WAIT 传感器、STOP 传感器、
C-OUT 传感器、OUT 传感器的延迟时间或长度。
可设置的值为 0～2500（ms）、0～1000（mm）。
⑥ 准备进入信号延迟时间
通常 Ready IN 信号（从后工序输入的接受基板搬出信号）为 ON 时，将不停止基板，而向下一个
工序送出。
但若设置了此项延迟时间后，当 OUT 传感器检测出有基板时，则会先暂停传送，在经过指定的时
间后 Ready IN 信号为 ON，并且马达再次旋转时，才进行基板的搬出。
此项设置对传送速度不相同的机器间的基板交接有效。
此时间是从 OUT 传感器为 ON 后开始计算的时间。
2）“传送马达速度控制”组
① 不使用/使用
选择是否使用传送马达速度控制中设置的内容。
[不使用]
不使用传送马达速度控制中设置的内容时，请选择此项。
按主机端设置的内容运行。
[使用] 使用在传送马达速度控制中设置的内容时，请选择此项。
② 传送中
设置将基板搬入传送到中央缓冲区时的传送速度
｡
③ 后工序搬出时
对完成贴片后基板向下一个工序传出时的传送速度进行设置
｡
3)“其他”组
① 停止位置补正（第 1 次、第 2 次）
根据基板固有的原因，基板的停止位置偏移时，通过输入偏移量校正停止位置。
② 长尺寸基板分割位置
在执行 2 阶段夹紧时，输入要分割的贴片区域的 X 方向尺寸。要输入从基板设计端点的 X 方向
长度。如果不是 2 阶段夹紧的基板尺寸，设置即被忽略。
EPU 使用说明书 第 4 章 制作生产程序
4-24
（2） 支撑台画面
在选择「传送设置」选项卡的状态下，选择「支撑台」选项卡时，会显示如下画面。
1) 不使用/使用
选择是否使用支撑台控制中设置的内容。
[不使用]
不使用支撑台控制中设置的内容时，请选择此项。
按主机端设置的内容运行。
[使用] 要使用支撑台控制中设置的内容时，请选择此项。
2) 基板底面限制
设置支撑台的基板下降限制值。
可设置的值为 5.0～40.0（mm）。
3) 推进量
4) 推进量（陶瓷）
输入支撑台上升时的偏移值
｡
支撑销将按照设置的值向上方向推顶基板
｡
可设置的值为 0.0～5.0（mm）。
5) 上升加速度
设置支撑台上升时的加速度
｡
6) 下降加速度
设置支撑台下降时的加速度
｡
EPU 使用说明书 第 4 章 制作生产程序
4-25
4-1-2-5 扩展坏板标记
在扩展坏板标记中，要输入从「基板基准位置」到各电路对应的「坏板标记」的位置。
在识别时 Head 移动距离缩短，或是不可能制作到电路内的标记时，请使用此项。
输入使用扩展坏板标记时的各电路的坏板标记坐标。

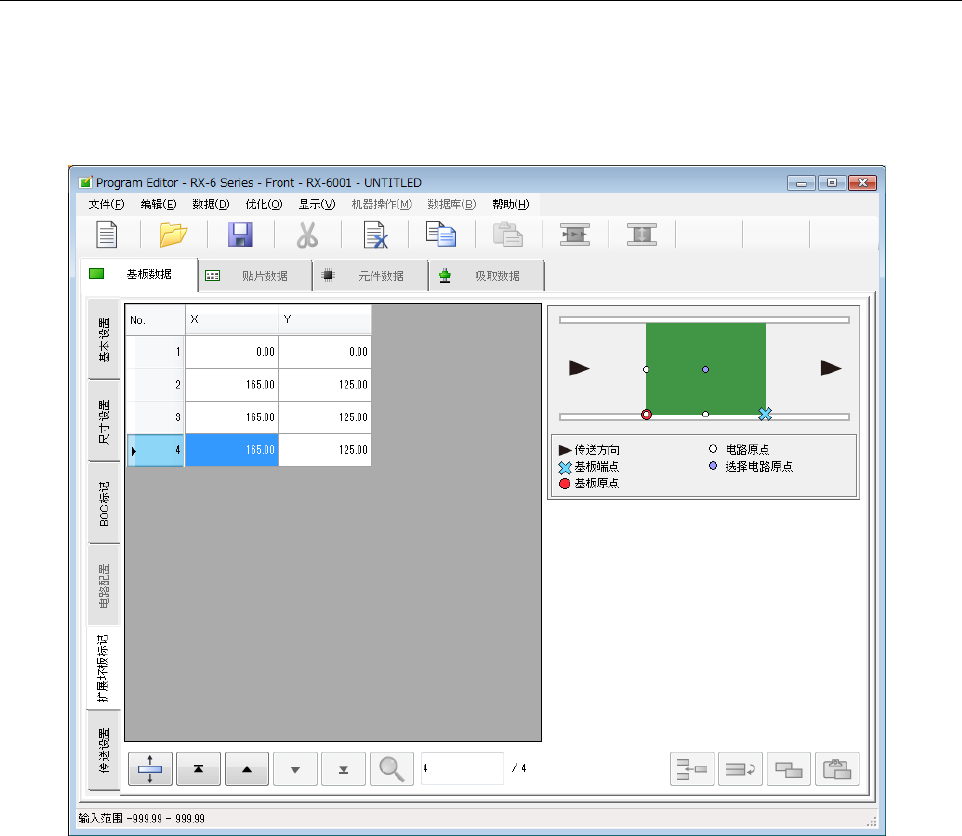

选择「基板数据」各画面左下的「扩展坏板标记」选项卡时，显示如下画面。
