EPU 使用说明书 第 4 章 制作生产程序 4-103 (10) 照明控制数据画面 选择图像 3 选项卡时，打开以下画面。 [ 控制 1] 选项卡为带有分割照明的设置选项卡。 分割照明的设置要按照以下步骤进行。 1. 设置识别 VCS 。 2. 决定分割识别。 3. 决定照明的大分类、小分类（大分类为 ” 反射 ” 、 ” 侧面 ” 时） 。 4. 决定其他设置 大分类 选择照明的类型。 ・ 反射照明 ・ 透过照明 ・ 侧面照明 小分…
EPU 使用说明书 第 4 章 制作生产程序
4-102
2.00mm
2.00mm
0.5mm
L1
L2
0.3mm以上
●识别角时
①全部形状为正方形或长方形的元件。
②角的弯角 R 为 0.5mm 以内的元件。
③作为边的直线部位长度为 2mm 以上的元件。
④作为角的 4 点处于正方形、长方形的顶点位置的元件。
⑤元件外形不为凸的元件。
⑥有凹部的元件 L1 为 L2 的 10％以内的元件。
⑦拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件
（拍摄时边内侧成为空洞的元件也可）。
⑧直线部分形成的边粗糙度在 0.1mm 以内的元件。
●识别重心时
①元件的纵横比为 1：2 以上的元件。
②拍摄时，元件的内侧显现很暗时，边部形成 0.3mm 以上的元件。
14)通用图像时
有关通用图像元件的数据制作方法，请参见「第 6 章 通用图像」。
0.1mm以下
EPU 使用说明书 第 4 章 制作生产程序
4-103

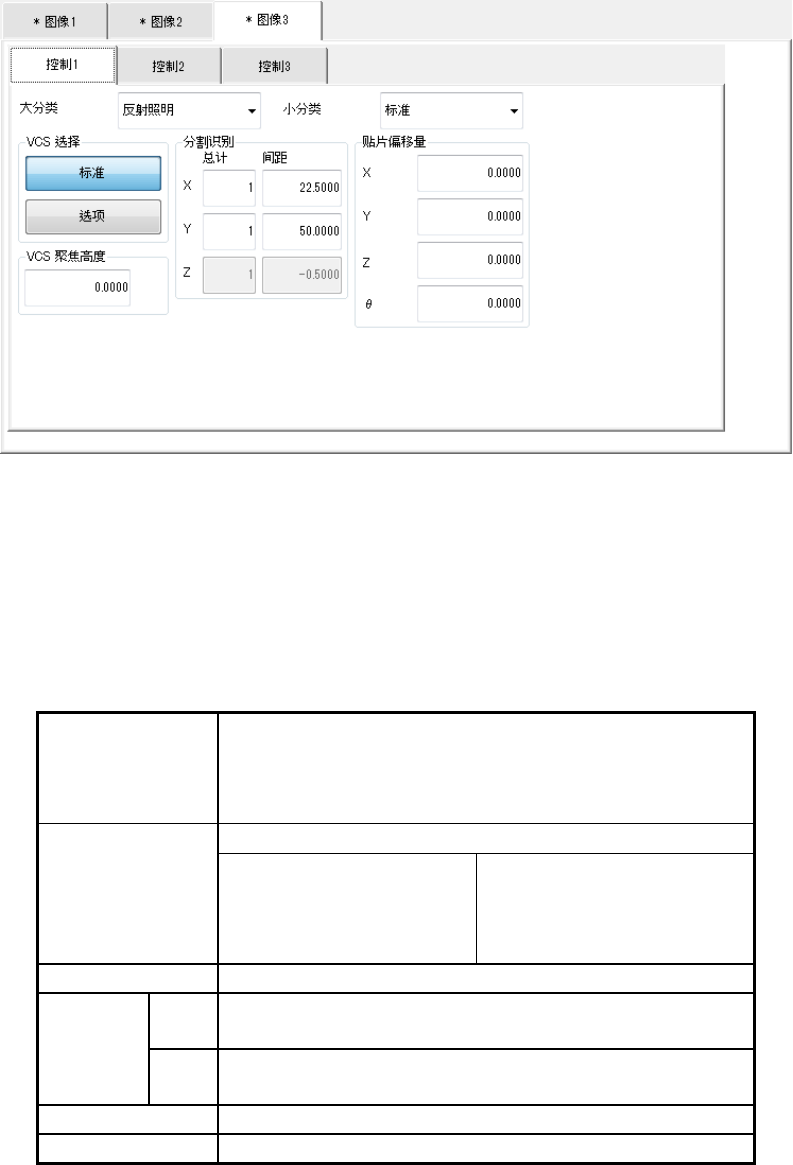

(10) 照明控制数据画面
选择图像 3 选项卡时，打开以下画面。
[控制 1]选项卡为带有分割照明的设置选项卡。
分割照明的设置要按照以下步骤进行。
1. 设置识别 VCS。
2. 决定分割识别。
3. 决定照明的大分类、小分类（大分类为”反射”、”侧面”时）。
4. 决定其他设置
大分类
选择照明的类型。
・
反射照明
・
透过照明
・
侧面照明
小分类
详细选择照明的类型。
・
反射
・
CBGA
・
侧面
・
蓝色侧面照明
・
标准
・
LGA
・
红色侧面照明
・
小元件用
VCS 选择 选择识别 VCS。
分割识别
总计
设置分割识别的 X,Y,Z 的分割数。
分割数为 X(1～2)、Y(1～4)、Z(1～2)。
间距
VCS 的移动距离。
根据选择的 VCS，可输入的值不同。
贴片偏移量 贴片上的各元件偏移量。
VCS 聚焦高度 指定 VCS 识别的高度。
EPU 使用说明书 第 4 章 制作生产程序
4-104
以上项目设置后，按[确定]按钮设置，按[取消]按钮取消。
根据元件类别，可分割识别的条件不同。
VCS
标准 高分辨率
分割识别
X
1 1 1 2 2 1 1 2 2
Y
2 3 4 1 2 2 3 1 2
元件类别
铝电解电容电容 × × × × × × × × ×
GaAsFET
× × × × × × × × ×
SOP
○ ○ ○ ○ ○ ○ ○ ○ ○
HSOP
× × × × × × × × ×
SOJ
× × × × × × × × ×
PLCC
× × × × × × × × ×
PQFP
○ ○ ○ ○ ○ ○ ○ ○ ○
TSOP
○ ○ ○ ○ ○ ○ ○ ○ ○
TSOP2
○ ○ ○ ○ ○ ○ ○ ○ ○
BGA
○ ○ ○ ○ ○ ○ ○ ○ ○
FBGA
× × × × × ○ ○ ○ ○
外形识别 ○ ○ ○ ○ ○ × × × ×
通用图像 ○ ○ ○ ○ ○ ○ ○ ○ ○
单向引脚连接器 ○ ○ ○ ○ × ○ ○ ○ ×
双向引脚连接器 ○ ○ ○ ○ × ○ ○ ○ ×
Z 引脚连接器 ○ ○ ○ ○ × ○ ○ ○ ×
扩展引脚连接器 × × × × × × × × ×
J 引脚插座 × × × × × × × × ×
鸥翼型插座 × × × × × × × × ×
带缓冲器插座 × × × × × × × × ×
QFN
× × × × × × × × ×
