（9）图像
用 VCS 摄像机输入用于元件定心的信息。
设置的信息，根据元件类型会有不同。
图像定心，即是通过VCS摄像机识别元件的明亮部分（引脚、球等），进行定心。另外，通过图像
定心还可检测出引脚弯曲、球变形等不良状况。
为了进行定心、检测不良状况，必须在图像的项目中输入引脚、球形等尺寸，及设置不良状况的检
测级别等。
・
图像定心对象元件
元件种类 图像识别 引脚形状等 参考：可否激光识别
方形芯片 × — ○
方形芯片(LED) × — ○
圆筒形芯片 × — ○
铝电解电容 ○ 引脚元件 ○
SOT × — ○
微调电容 × — ○
网络电阻 × — ○
SOP ○ 引脚元件 ○
HSOP ○ 引脚元件 ○
SOJ ○ 引脚元件 ○
QFP ○ 引脚元件 ○
GaAsFET ○ 引脚元件 ○
PLCC(QFJ) ○ 引脚元件 ○
PQFP(BQFP) ○ 引脚元件 ○
TSOP ○ 引脚元件 ○
TSOP2 ○ 引脚元件 ○
BGA ○ 球元件 ○
FBGA ○ 球元件 ×
QFN ○ 引脚元件 ○
外形识别元件 ○ 外形识别元件 ×
通用图像元件 ○ 外形识别元件 ×
单向引脚连接器 ○ 引脚元件 ○
双向引脚连接器 ○ 引脚元件 ○
Z引脚连接器 ○ 引脚元件 ○
扩展引脚连接器 ○ 引脚元件 ×
J引脚插座 ○ 引脚元件 ○
鸥翼形插座 ○ 引脚元件 ○
带减震器的插座 ○ 引脚元件 ○
其它元件 × — ○

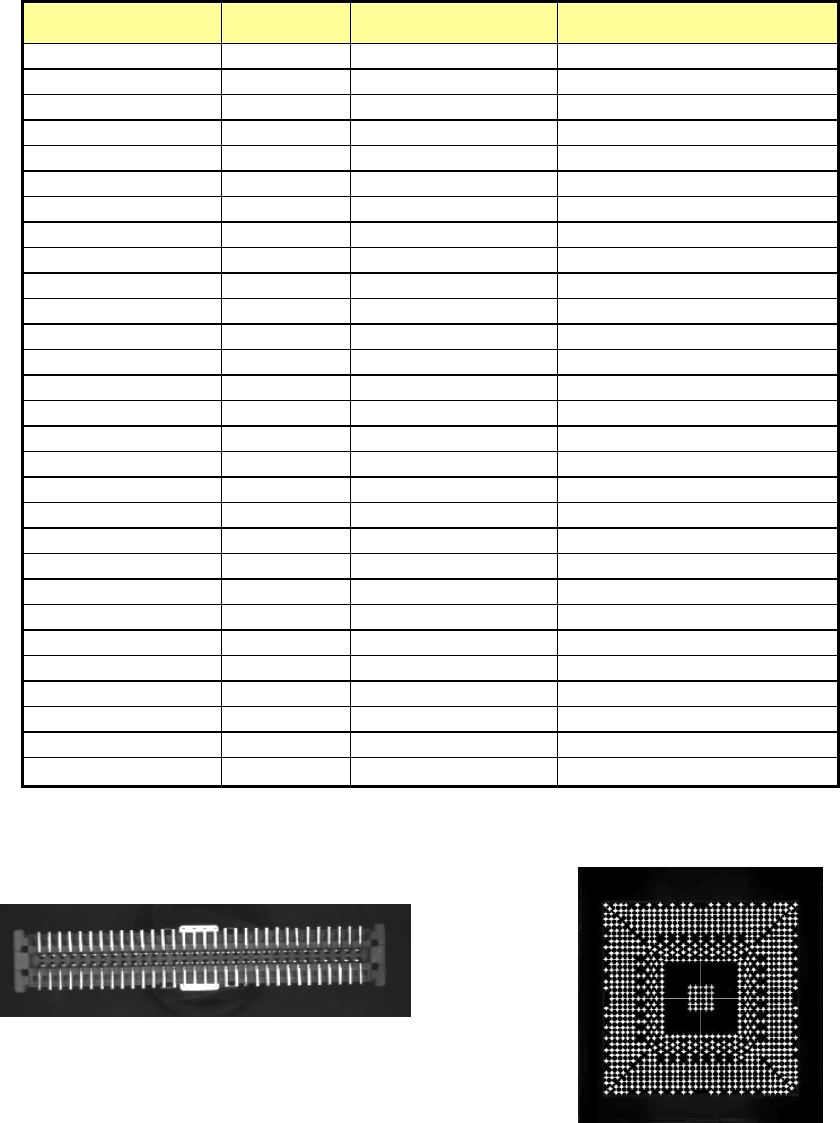

例１） 连接器元件时（引脚识别） 例２） BGA 元件时（球识别）
EPU 使用说明书 第 4 章 制作生产程序
4-70

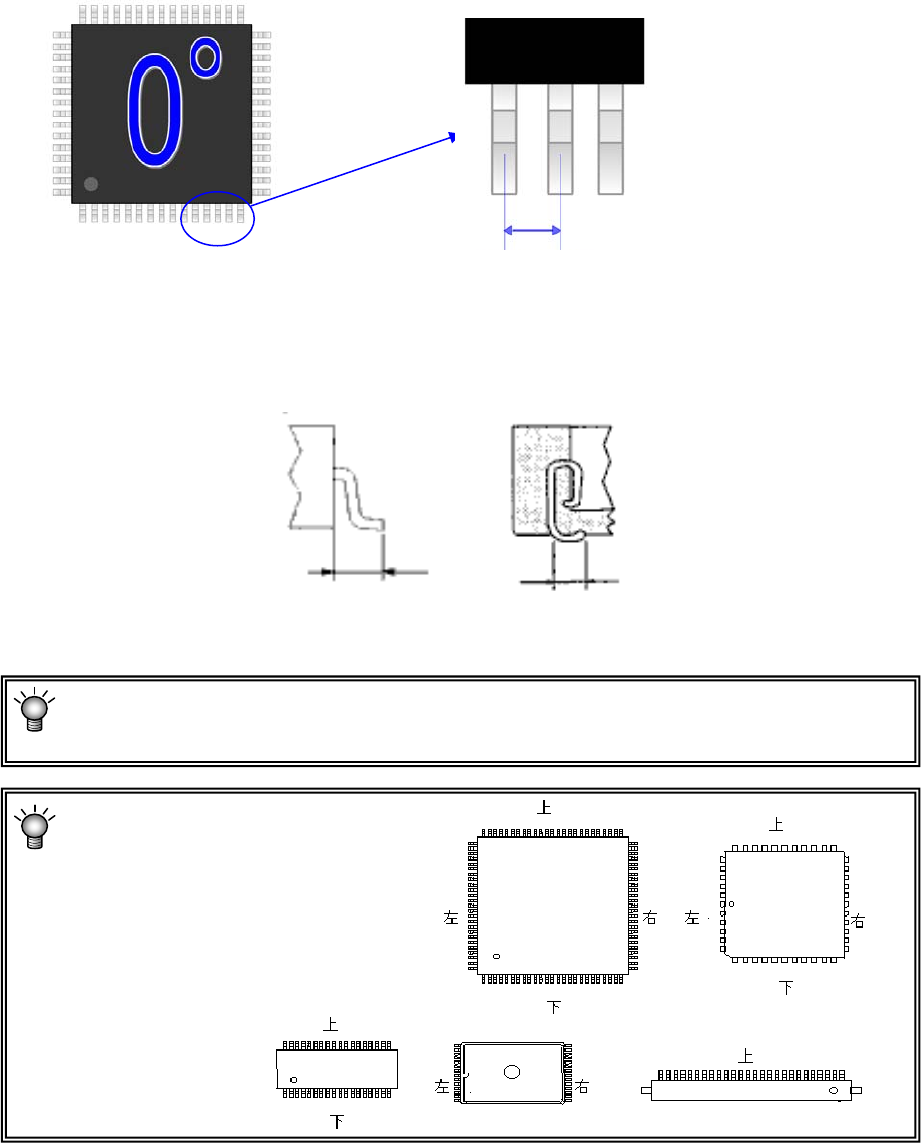

１)元件类型 引脚元件时
① 引脚间距
输入引脚之间的尺寸。
② 引脚信息
a ) 长度
输入引脚的长度。有下、右、上、左的输入位置，根据元件类型决定需要的输入位置。
对于 QFP，由于 4 个方向长度相同，只需输入 1 处(长度 下)。
输入用 VCS 识别的长度值。当为 QFJ 时，由于直到模部内侧(元件底部) 都有引脚，因此
可输入比从上面看的长度稍大些的值。
「图像数据」中的“下、右、上、左”
以本装置中所定义的 0 度的贴片方向为
基准来表示。
引脚长度 引脚长度
引脚间距
