EPU 使用说明书 第 3 章 EPU 设置 3-7 3-5 菜单命令一览 3-5-1 菜单命令 在 EPU 设置中使用以下命令。 大项目 小项目 保存 变更密码 输出文本文件 文件 退出 EPU 设置 EPU 属性 设置 站台属性 帮助 版本信息 3-5-2 工具栏 下面介绍在 EPU 设置中使用的工具栏。 保存 EPU 属性 站台属性 版本信息 3-5-3 向导 EPU 设置的菜单及其相应的向导消息显示如下。 命令 向导 保存 覆盖…
EPU使用说明书 第3章 EPU设置
3-6
3-4 启动画面
预先制作多个站台属性，激活其中一个，即可选择编辑程序的操作环境。
输入的密码正确时，即可显示EPU设置的主画面。
3-4-1 主窗口
输入密码后，即可打开下列EPU设置的主窗口。
在EPU设置画面上显示已注册的站台属性列表和当前的活动属性概要。
第一次启动EPU设置时，请先设置「站台属性」。
详细说明请参见「3-7 设置站台属性」。
已经编辑过属性时，则显示如下画面。
[画面说明]
属性（列表）
当输入焦点位于列表时按[Enter]键，或双击文件列表，或在菜单中选择「设置(S)」「站台属性
(A)」，即可启动「站台属性」画面。
在这里，请设置与生产程序与机器实际运行相同的环境。
属性列表的设置方法，请参见「3-7 设置站台属性」。
活动属性
在画面右侧会显示当前的活动「属性」。
从「属性ID」下拉式列表中指定要激活的「属性ID」。
在此设置激活的「属性ID」，将作为启动EPU时的设置使用。
EPU使用说明书 第3章 EPU设置
3-7
3-5 菜单命令一览
3-5-1 菜单命令
在EPU设置中使用以下命令。
大项目 小项目
保存
变更密码
输出文本文件
文件
退出EPU设置
EPU属性 设置
站台属性
帮助 版本信息
3-5-2 工具栏
下面介绍在EPU设置中使用的工具栏。
保存 EPU属性 站台属性 版本信息
3-5-3 向导
EPU设置的菜单及其相应的向导消息显示如下。
命令 向导
保存 覆盖并保存设置内容。
变更密码
变更密码。
输出文本文件
打印设置内容。
退出EPU设置
结束EPU的设置。
EPU属性
设置EPU的动作环境。
站台属性
设置站台属性。
版本信息
显示EPU设置的版本信息等。
EPU使用说明书 第3章 EPU设置
3-8
3-6 EPU属性
指定显示/输入时的单位系统、及生产程序目录、数据库文件等，对EPU的环境进行设置。

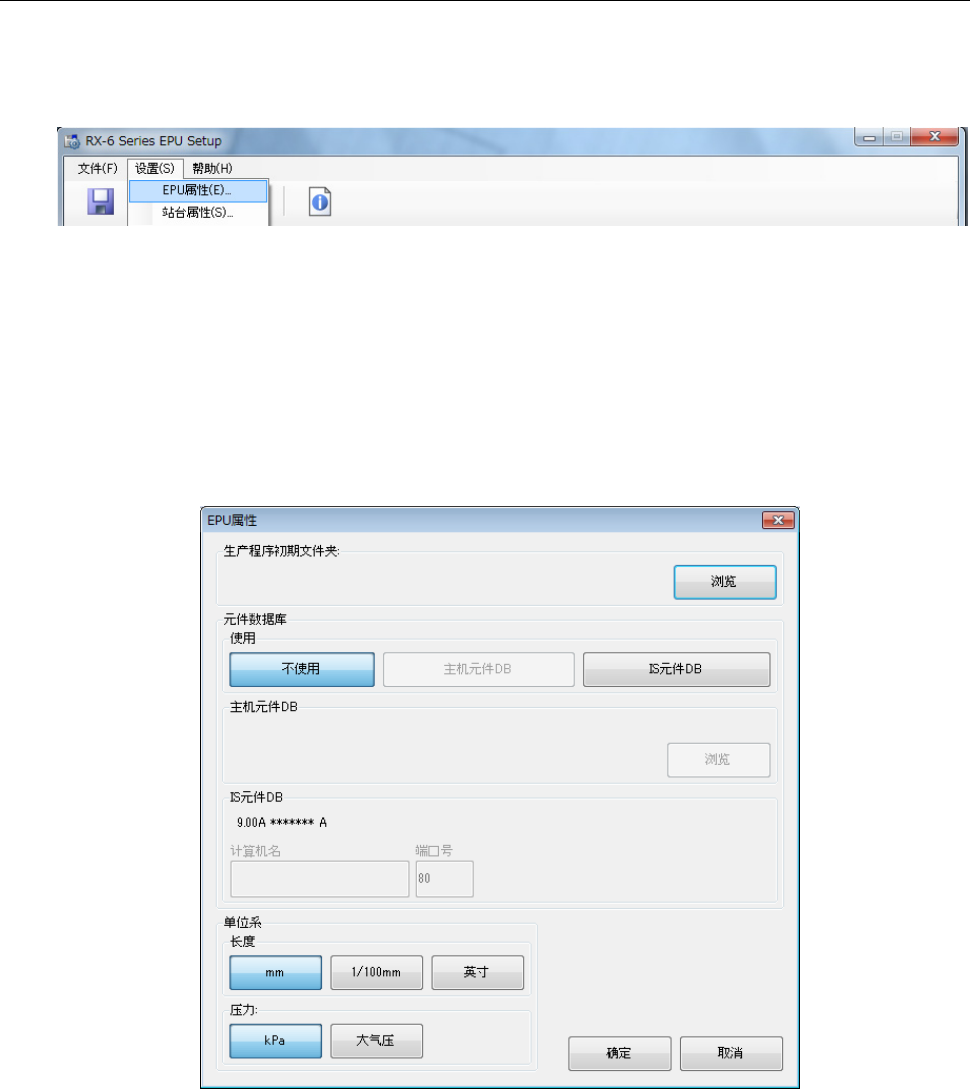

从EPU设置的设置菜单中选择「设置」-「EPU属性」。
※ 如果已经编辑过一次，则会读取并显示上次的内容。
选择EPU属性后，即显示如下对话框。
在此设置单位系统、生产程序的目录、数据库文件的目录。
■ 下面对各项设置项目及其操作方法进行说明。
对话框中有各种信息的设置选项。
把所有必要的信息设置好后，单击<确定>按钮，便可执行该命令。
