EPU 使用说明书 第 4 章 制作生产程序
4-40
2) 包装
从显示的包装列表中选择元件供应装置的种类。
需要进行变更时，请从下拉式列表中选择元件包装方式。
带式
管式
托盘
3) 外形尺寸
输入适用于各元件类型的元件外形尺寸。
请参考表格画面左下部显示的元件图形，进行输入。
另外请注意，根据元件类型，有时「包含」引脚，有时「不包含」引脚。
（以 JUKI 元件供应角度定义 0°为基础的图形会按照「元件类型」进行显示。）
例＞W = 外形尺寸横 L = 外形尺寸纵 H = 元件高度
◆方形芯片 ◆SOT ◆T-SOP
◆插座 ◆BGA
若弄错元件的纵、横尺寸，则有时无法进行定心。若弄错元件高度，则容易发生因激光测量
位置不稳定导致激光识别错误，因图像识别高度不稳定导致图像识别错误等现象。
4）其他尺寸
① 吸取深度
输入从吸嘴吸取面的高度到元件表面的高度。通常可使用默认值。
② Boss 高度
输入连接器的 Boss 高度（底面的突起高度）。通常可使用默认值。
元件高度 ＝ 使用激光测量的元件高度 － Boss 高度
EPU 使用说明书 第 4 章 制作生产程序
4-41

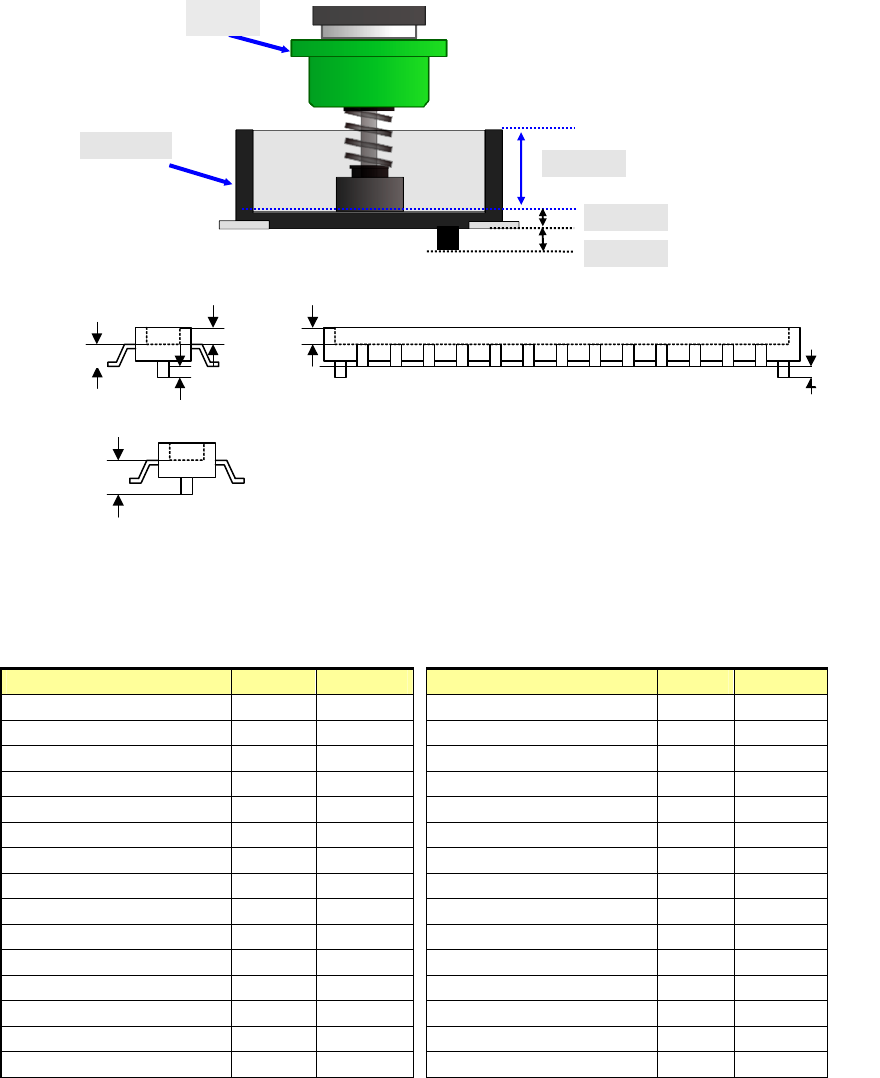

（例）对于连接器元件等，吸嘴的吸取面比元件表面低时，需输入由吸嘴尖端到元件表面的尺
寸。此时，“元件高度”为吸嘴尖端到元件背面的尺寸。
5) 定心方式
指定求出元件中心的方法。
请按照元件进行选择（在考虑到规格、精度、节拍速度的基础上）。
｡
但是，根据元件类型，可使用的定心方式是有限制的
元件类型 激光 图像 元件类型 激光 图像
方形芯片 ○ × TSOP2 ○ ○
方形芯片(LED) ○ × BGA ○ ○
圆筒型芯片 ○ × FBGA × ○
铝电解电容 ○ ○ QFN ○ ○
SOT ○ × 外形识别元件 × ○
微调电容器 ○ × 通用图像元件 × ○
网络电阻 ○ × 单向引脚连接器 ○ ○
SOP ○ ○ 双向引脚连接器 ○ ○
HSOP ○ ○ Z 形引脚连接器 ○ ○
SOJ ○ ○ 扩展引脚连接器 × ○
QFP ○ ○ J 引脚插座 ○ ○
GaAsFET ○ ○ 鸥翼式插座 ○ ○
PLCC ○ ○ 带减震器的插座 ○ ○
PQFP ○ ○ 其他元件 ○ ×
TSOP ○ ○
6) [确定]按钮、[取消]按钮
按[确定]按钮：保存已编辑的内容，退出表格画面。
按[取消]按钮：废弃已编辑的内容，退出表格画面。
退出表格画面时，如果是从贴片数据画面转移过来的，就返回到贴片数据画面；如果是从元件列表
画面转移过来的，就返回到元件列表画面。
不是通过按钮退出表格画面时（例如通过菜单命令转移到其他画面，或通过选择选项卡转移到其他
画面时），与按[确定]按钮时的处理相同。
元件高度
吸取深度
吸嘴
Boss高度
连接器
元件高度
吸取深度
Boss 高度
Boss 高度
激光测量的
元件高度
EPU 使用说明书 第 4 章 制作生产程序
4-42

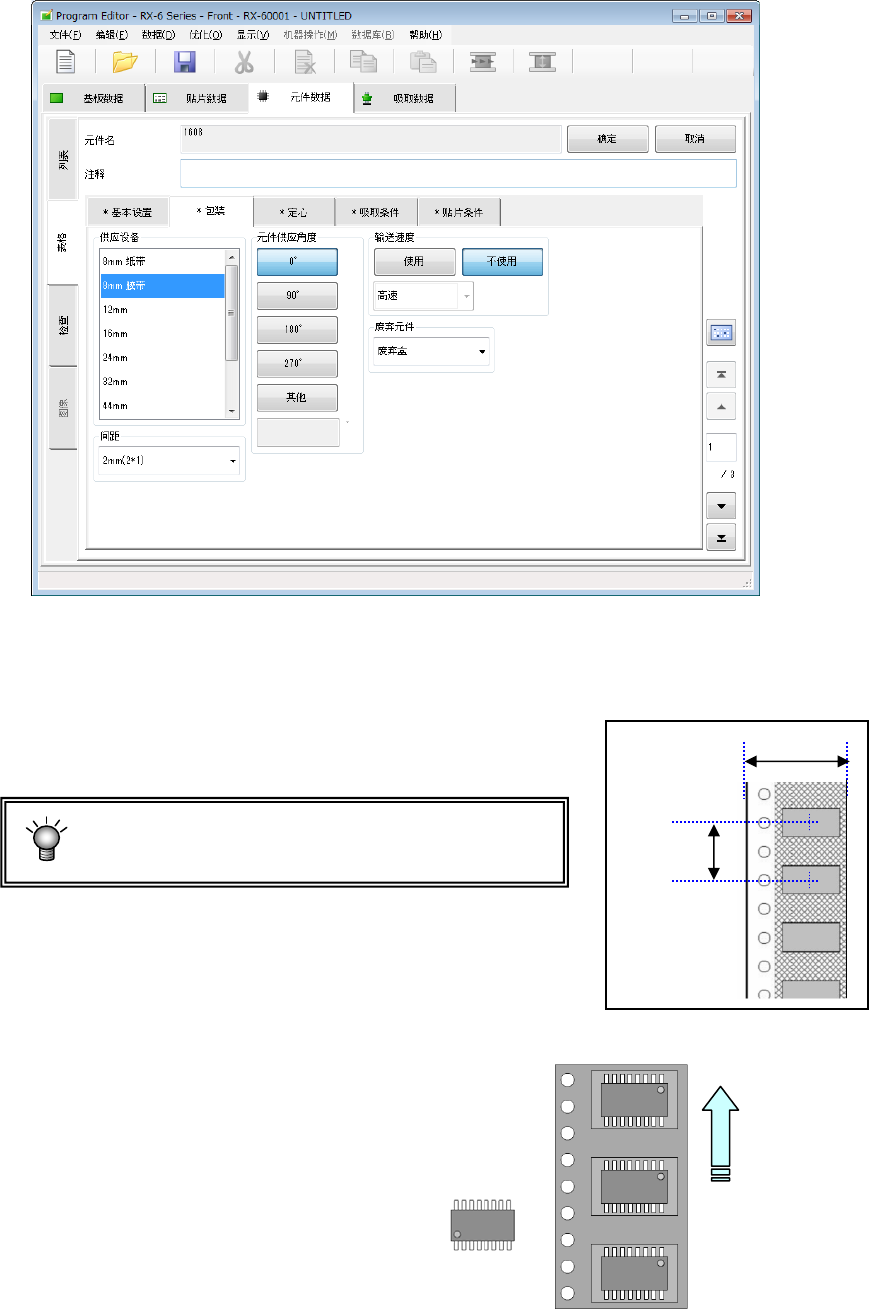

(2)包装
根据[基本设置]选项卡项目「包装」的选择内容不同，显示项目会发生变化。
1）编带的输入方法
① 供应设备
列表框内会显示可选择的供应装置的一览表。从该一览表里选择１个。
② 间距
选择编带的传送间距。
当编带为 12mm～88mm 时，请根据带式供料器
的传送间距来设置元件数据的间距。
例） 将 12mm 的编带以 8mm 的间距传送时
8mm(4*2) 间距＝8mm（传送量 4mm×2 次）
有关带式供料器的设置，请参见“带式供料器使用说明书”。
③ 元件供应角度
以JUKI的元件供应角度为0°，选择
带式供料器上的元件包装姿势与之
形成的角度。
选择「其他」时，请在编辑框内输入
｡
角度 (0°～ 359.9875°)
关于 JUKI 的元件角度定义请参见下
页的表。
传送方向
角度定义 0°
供应角度 180°
编带宽
间距
