EPU 使用说明书 第 4 章 制作生产程序 4-44 元件种类 0 ° 90 ° 180 ° 270 ° TSOP-2 BGA FBGA 网络电阻 微调电容器 单向引脚连接器 双向引脚连接器 Z 形引脚连接器 J 引脚插座 鸥翼式插座 带减震器的插座
EPU 使用说明书 第 4 章 制作生产程序
4-43

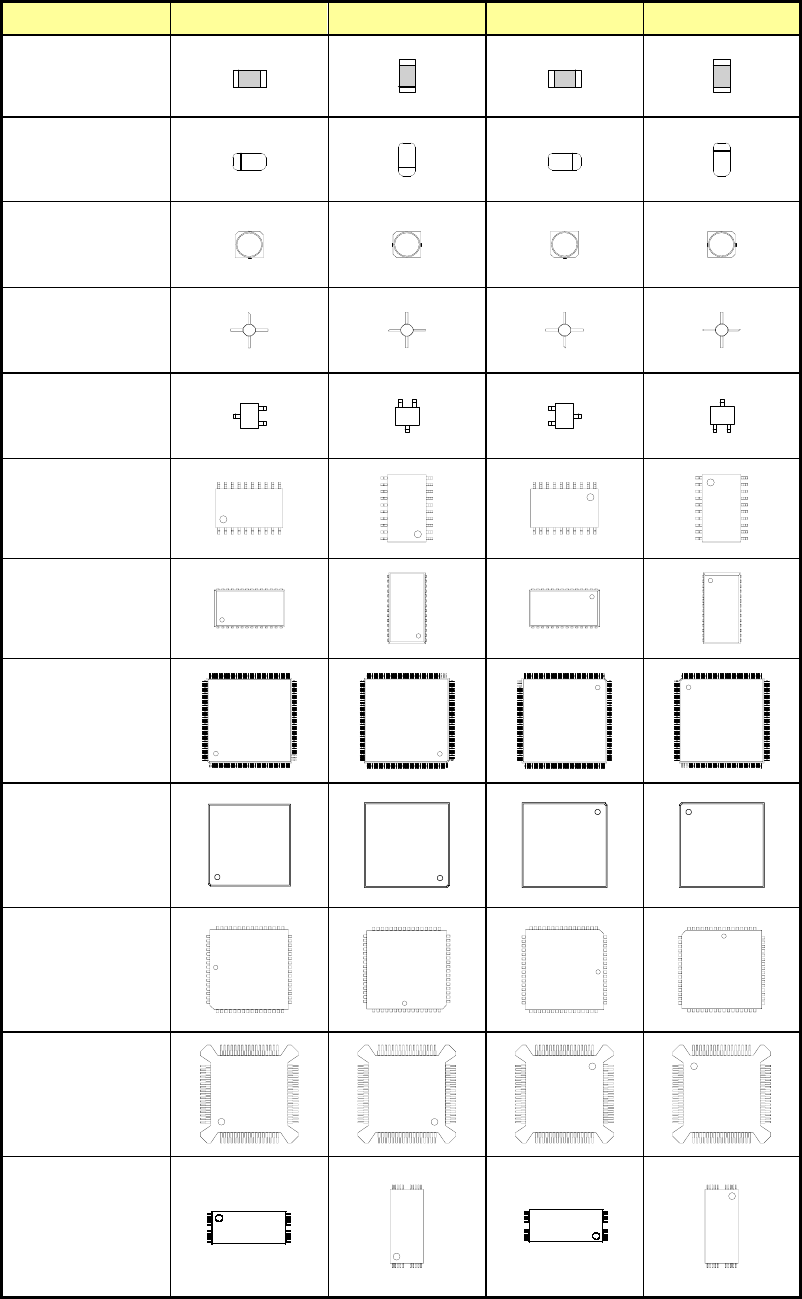

※ JUKI的元件供应角度定义
以下说明元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
元件种类 0° 90° 180° 270°
方形芯片
圆筒型芯片
（Melf）
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
TSOP-1
EPU 使用说明书 第 4 章 制作生产程序
4-44

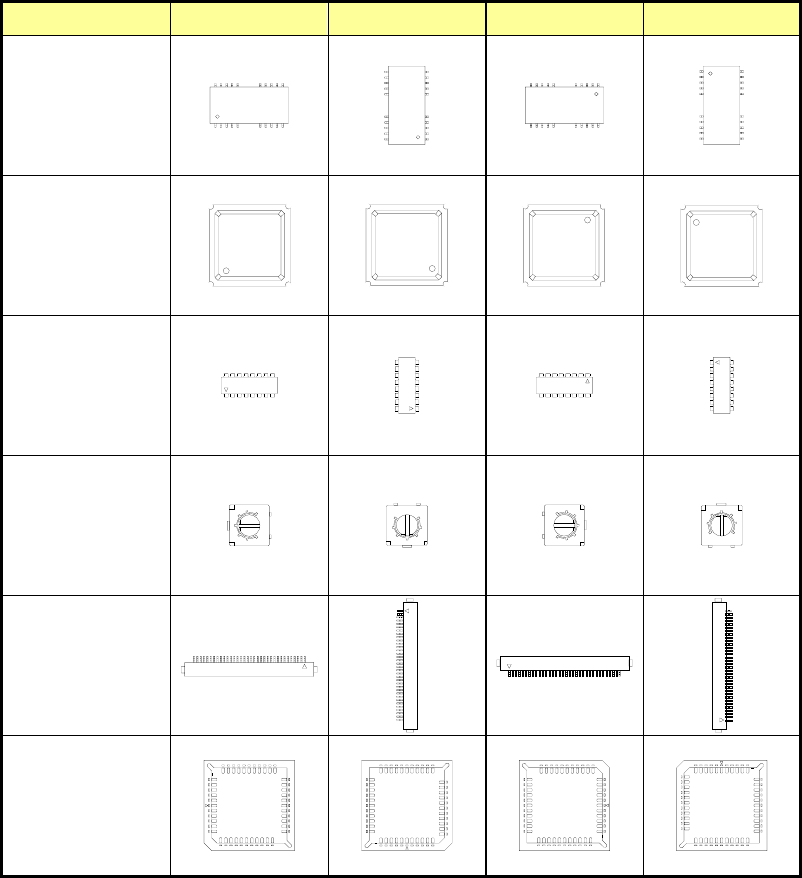

元件种类 0° 90° 180° 270°
TSOP-2
BGA
FBGA
网络电阻
微调电容器
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
EPU 使用说明书 第 4 章 制作生产程序
4-45
④ 废弃元件
对在定心时发生识别错误，或引脚悬浮检查时发生错误的元件废弃方法进行设置。
从组合框的下拉菜单中选择元件废弃方法。
根据“供应形式”的选择状态，下拉菜单的内容会有变化。
下拉列表的项目 内容
废弃盒
・
全部元件均可选择。
长边、短边、高度在 15mm 以内的元件为小型废弃盒
长边 180mm、短边在 35.5mm 以内的元件为中型废弃盒
长边 80mm、短边在 50mm 以内的元件为大型废弃盒
除此以外的元件为特大废弃盒
在上述废弃盒中使用相应的最小废弃盒。
放回托盘
・
包装选择为托盘时，可选择此项。
IC 回收带
・
如果是可选择图像定心的元件时，可选择此项。
元件保护
・
全部元件均可选择。
⑤ 输送速度
设置电动式供料器的间距输送速度。
要变更输送速度时，设置选择“使用”，从下拉列表中选择“高速”、“中速”、“低速”。
如果因供料而导致空洞（Cavity）内的元件倒下，有可能通过改变速度能够抑制。
