EPU 使用说明书 第6章 通用图像元件 6-16 (3) 标记 用虚线的圆或正方形来显示。 (4) 边 用红色的线来显示。 (5) 角 角元件要素用红色来显示。 标记 角 边
EPU 使用说明书 第6章 通用图像元件
6-15
◇球：
为了在红色圆形(涂色)
中表现出立体感，在右
上部标有白色的点。
◇平面：
用绿色的圆形或正方形
来表示。
◇列：
用淡蓝色的圆形或正方
形来表示。

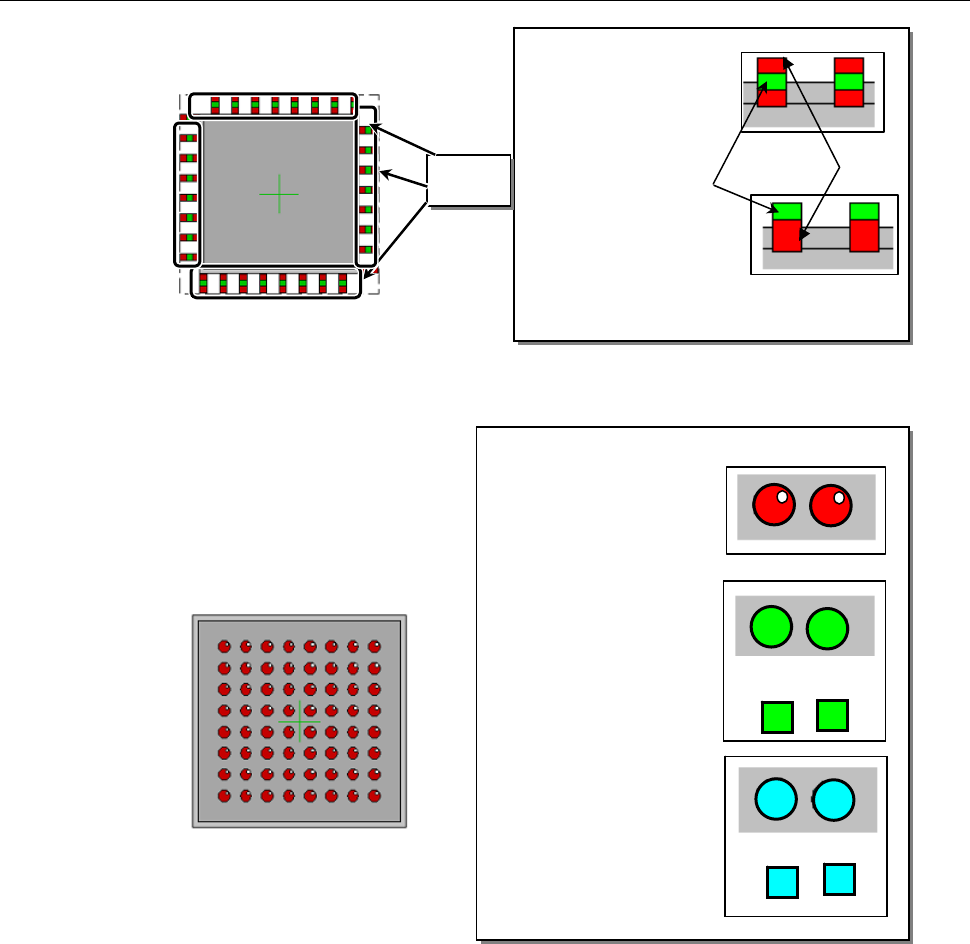

6-3-3 按元件类型区分「元件查看器」画面示例
(1) 外部引脚、内部引脚
(2) 球、平面（Land）、列
球、平面（Land）、列采用各不相同的颜
色显示。
◇外部引脚：
红色长方形的
中心部分有绿色
的斑块。
◇内部引脚：
红色长方形，
前端有绿色的斑块。
Or
Or
红色
绿色
引脚
EPU 使用说明书 第6章 通用图像元件
6-16
(3) 标记
用虚线的圆或正方形来显示。
(4) 边
用红色的线来显示。
(5) 角
角元件要素用红色来显示。
标记
角
边
EPU 使用说明书 第6章 通用图像元件
6-17
6-3-4 扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可从以下3个画面调出显示。
操作方法和显示内容因调出的画面而异。
调出元件查看器位置 元件查看器之外的操作 显示内容
图像表格画面 必须打开元件查看器
元件要素数据画面
显示全部扩展列数据组
扩展列画面
不关闭元件查看器也可以追加、编辑
数据。追加、编辑后，按[元件查看器]
按钮即更新数据，重新显示画面。
仅显示目前的扩展列数据组
(1) 调出方法
从图像表格画面中调出
点击图像表格中的[预览]按钮。
