EPU 使用说明书 第 4 章 制作生产程序 4-131 （ 6 ）不间断运行选项 仅当配备有对应不间断生产的 MTS （ TR7DN ） 时，此设置才有效。 MTS 的无间断设置 使用对应不间断生产的 MTS （ TR7DN ）时，要进行托盘元件配置，使之可进行不间断运行。
EPU 使用说明书 第 4 章 制作生产程序
4-130
2) 贴片峰值点的计算方法
指定配置供料器起点的计算方法。
a) 将供料器配置在贴片点的中点上：
各贴片点按 X 坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的贴片
点位置上。
b) 将供料器配置在贴片点的平均点上：
将供料器安排在离各贴片点平均坐标最近的位置上。
c) 在基板的中心点处配置供料器：
将供料器配置在基板的中心坐标位置上。
●若元件个数多，且贴片点在整个基板上平均分布时，则两种结果是相同的。
●一般来说，所有的贴片点中，仅有一部分贴片点偏离贴片位置进行贴片时 ，“中点”
比较有利，其它情况时，“平均点”比较有利。
选择了把供料器配置在“中
点”时的供料器配置
(以中点为基准配置)
第 2 近的贴片点
(在此为中间点)
最近的贴片点
第 3 近的贴片点
选择了将供料器配置在“平均点”上
时的供料器配置
(以各贴片点的平均坐标为基准配置)
EPU 使用说明书 第 4 章 制作生产程序
4-131

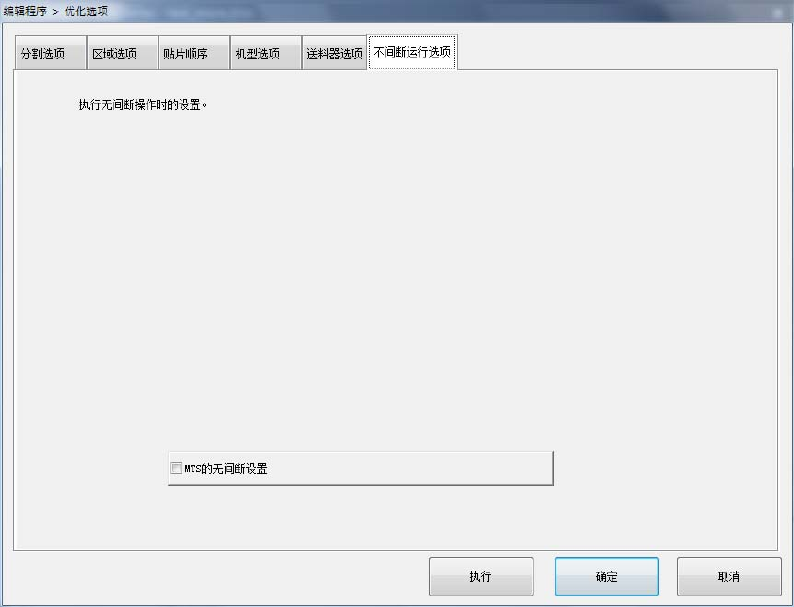

（6）不间断运行选项
仅当配备有对应不间断生产的 MTS（TR7DN）时，此设置才有效。
MTS 的无间断设置
使用对应不间断生产的 MTS（TR7DN）时，要进行托盘元件配置，使之可进行不间断运行。
EPU 使用说明书 第 4 章 制作生产程序
4-132

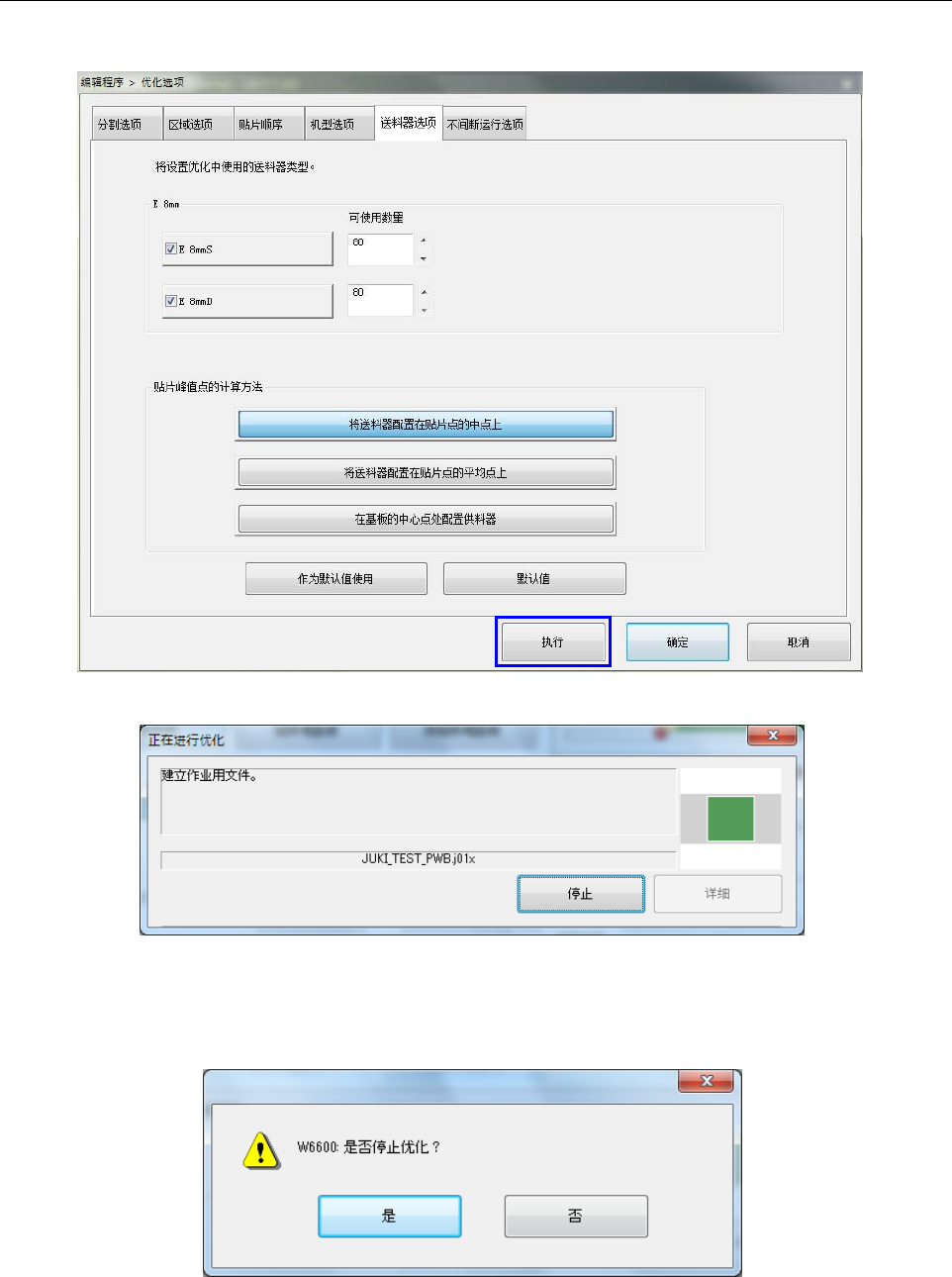

4-2-2 执行优化
在优化选项的对话框中，选择[执行]按钮，开始优化处理。
执行优化时，会显示如下画面。
发生错误时，会显示错误信息。
在进行优化的过程中，可通过点击[停止]按钮来中断优化。
点击[停止]按钮后，将显示如下的确认信息。
