4-1-5-2 制作吸取数据
(1) 角度
指定元件吸取角度。
「供应」为「自动选择」时，无需输入。列表画面中显示「*」，在表格画面中分别显示浅色。
「供应」为「前面」、「后面」，且「位置（编号）」中设定了数值时，可进行数值变更。默认
为元件数据中所设置的角度。
要变更时，请将输入焦点移到角度上。
在「吸取数据」中输入角度后，「元件数据」、「数据库」中的角度不会改变。
(2) 供应
可指定把供料器设置在前面或后面。
初始状态时选择的是“自动选择”。
设置为自动选择时，会进行优化供料器配置。
自动选择 进行优化供料器配置
前面 用前面供料器台架供给元件
｡
后面 用后面供料器台架供给元件
｡
如果包装为托盘元件时，不能选择前面。
供应必须与下一项「位置（编号）」共同
｡
指定
选择多个吸取数据记录，变更「供应」时，仅可选择自动选择。
(3) 位置（编号）
｡
输入供应装置的安装位置
供应装置 指定编号
带式供料器
管式供料器
装置前端部位有固定销，该销在供料器安装孔插入的编
号。
托盘支架 请指定安装标记所标示的托盘支架安装孔编号。
MTS
指定托盘的收纳层数。
不能在已设置有供给装置编号的位置上设置其他的供给装置。
例)将 12mm 带式供料器设置为 10 号时，不能在 10 号～12 号设置其他的供给装置。
EPU 使用说明书 第 4 章 制作生产程序
4-114
(4) 通道
对于管式供料器或8mm双轨电子供料器，要选择通道编号。
通道号的顺序：前面、后面均为面向机器从左到右按顺序为1，2。
(5) 供料器类型(管式供料器、托盘、电子带式供料器（8mm）时需要设置)
选择管式供料器、托盘、电子带式供料器（8mm）的类型。
但会显示元件数据中设置的内容。需要变更时，请在元件数据中进行变更。
●托盘支架时：托盘支架有“型号 1(全规格)”与“型号 2(半规格)”两种。
*安装托盘支架时，请将安装标记对准供料器的安装孔后插入。
●电子带式供料器（8mm）时：
电动类型中，如果元件数据的供应装置设置为“8mm纸带”或“8mm压纹”时，可在吸取数据的供料
器类型中选择“E 8mmS”（单轨）或“E 8mmD”（双轨）。

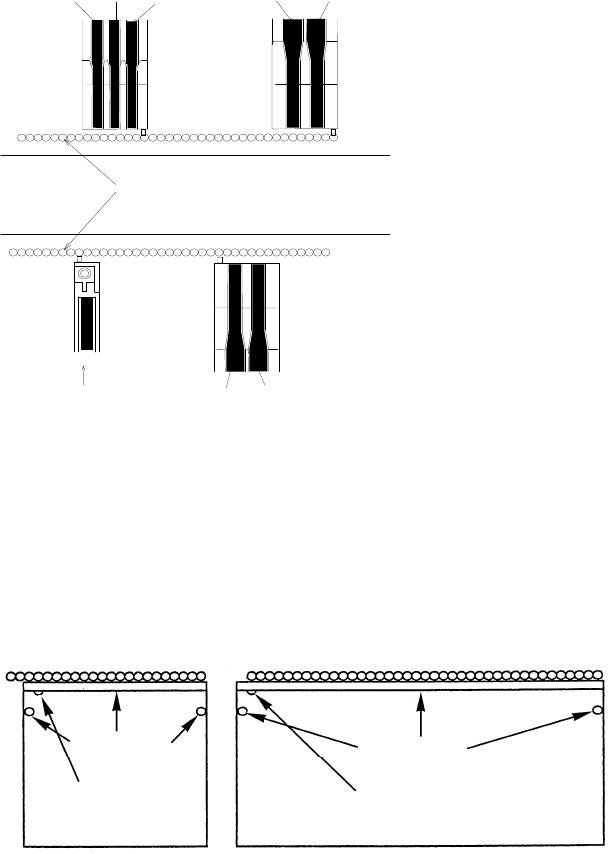

通道 3 通道 2
通道 1
通道 2 通道 1
送料器安装孔
传送通道
R-1
39
R-1
39
通道 1 通道 1 通道 2
供料器安装孔
顶
住
顶住
安装标记
安装标记
型号 2
型号 1
EPU 使用说明书 第 4 章 制作生产程序
4-115
(6) 吸取坐标
指定吸取位置的XY和Z坐标。输入供应、位置项目后即可自动计算并显示。
另外，需要微调时，请通过示教进行操作。
为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和头
靠近装置。
在尚未进行过供料器台架识别的情况下(返回原点后立即或台架上升后
立即)进行示教时，Head 会横越供给装置的上方。
因此请勿将手和脸等伸入或靠近装置内。
使用 HMS 时，切勿使激光直接或通过镜面物体反射进入眼内。
带式供料器、管式供料器只可输入“X1Y1”。
对于托盘，因Head要移动到各元件的位置进行吸取，必须进行3处(下图X1Y1、X2Y2、X3Y3)示
教。
XY，请设置放入元件的框的中
心坐标，而不是元件中心。
※ XY 或 Z 的吸取位置不正确时，易发生芯片站立和吸取失败等错误。
注意
框
元件
框的中心
元件中心
供应装置
拉出放进
MTS、托盘支架
托盘顶住位置
传送通道
机器前侧
基板
