EPU 使用说明书 第5章 数据库 5-10 5-1-4 重新查找 重新查找， 是指从数据库或固定信息中再次查找程序中的元件数据、 吸取数据， 更新程序中的数据。 单击重新查找，即显示如下提示。 ・ 选择[确定]，则更新全部吸取角度。 ・ 选择[取消]，对吸取数据中已设定的角度不进行更新。
EPU 使用说明书 第5章 数据库
5-9
5-1-3-4 跳转

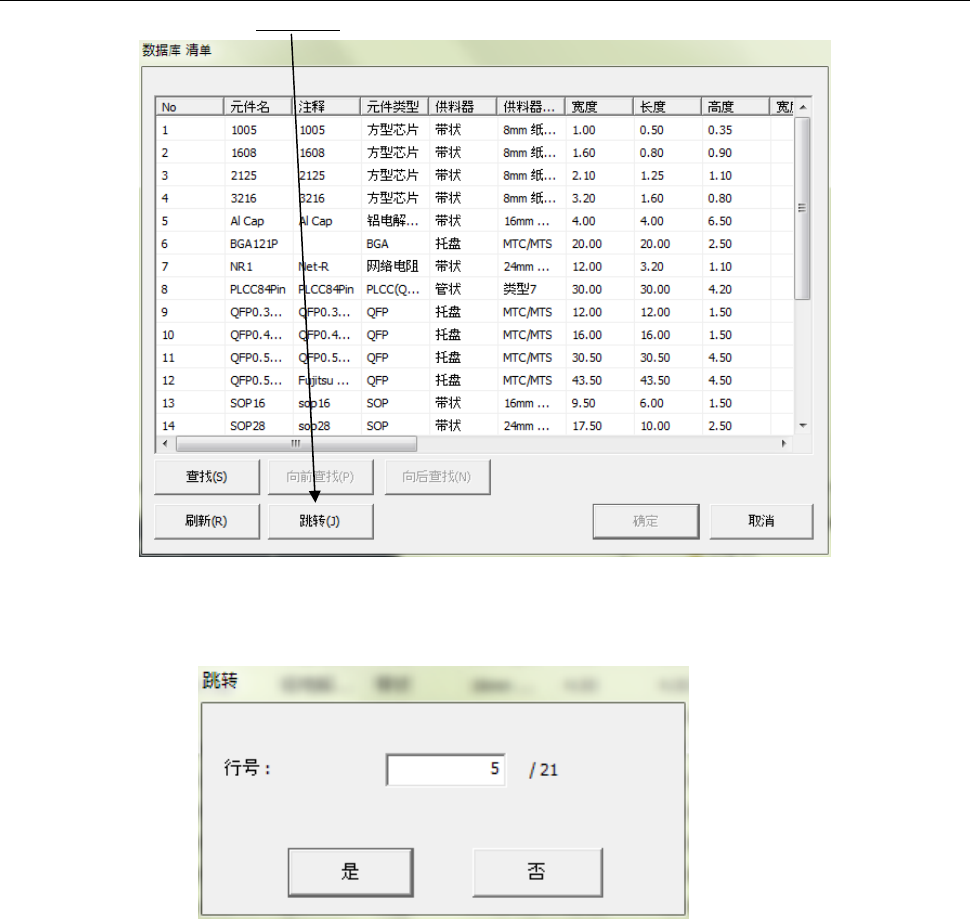

在菜单栏中，单击「跳转」。
显示如下画面后，请输入跳转目标元件数据记录号码。
单击[是]，即进行跳转。
EPU 使用说明书 第5章 数据库
5-10
5-1-4 重新查找
重新查找，是指从数据库或固定信息中再次查找程序中的元件数据、吸取数据，更新程序中的数据。

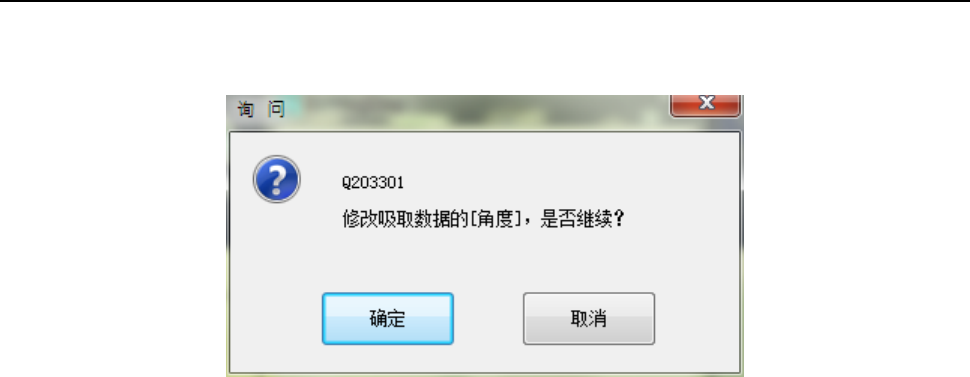

单击重新查找，即显示如下提示。
・
选择[确定]，则更新全部吸取角度。
・
选择[取消]，对吸取数据中已设定的角度不进行更新。
EPU 使用说明书 第6章 通用图像元件
6-1
第6章 通用图像元件
6-1 通用图像元件
6-1-1 概要
具有多个间距引脚的元件、具有多个不同尺寸引脚的元件、具有在任意位置上有引脚的元件(一般
称多引脚元件)和具有多种排列的区域阵列元件(一般称复合阵列元件)、在任意位置上配置有球·
Land（平面）的元件等(一般称随机配置元件)、以及外形有角或边的元件(外形元件)，按通用图
像元件来对待。
●这些元件按副元件类型可分为:
·多引脚元件 → 引脚元件类
·复合阵列元件、随机配置元件 → 球元件类
·外形元件 → 外形元件类
相同的识别要素(元件要素)的集合被称为“元件要素组”。
亦即；元件要素是指一个引脚或球；元件要素组是指大小相同的元件要素(引脚或球)的集合。
对于通用图像元件，把排列相同的组作为一个元件要素组，通过对各个元件要素组进行定义，可
求出元件的中心。

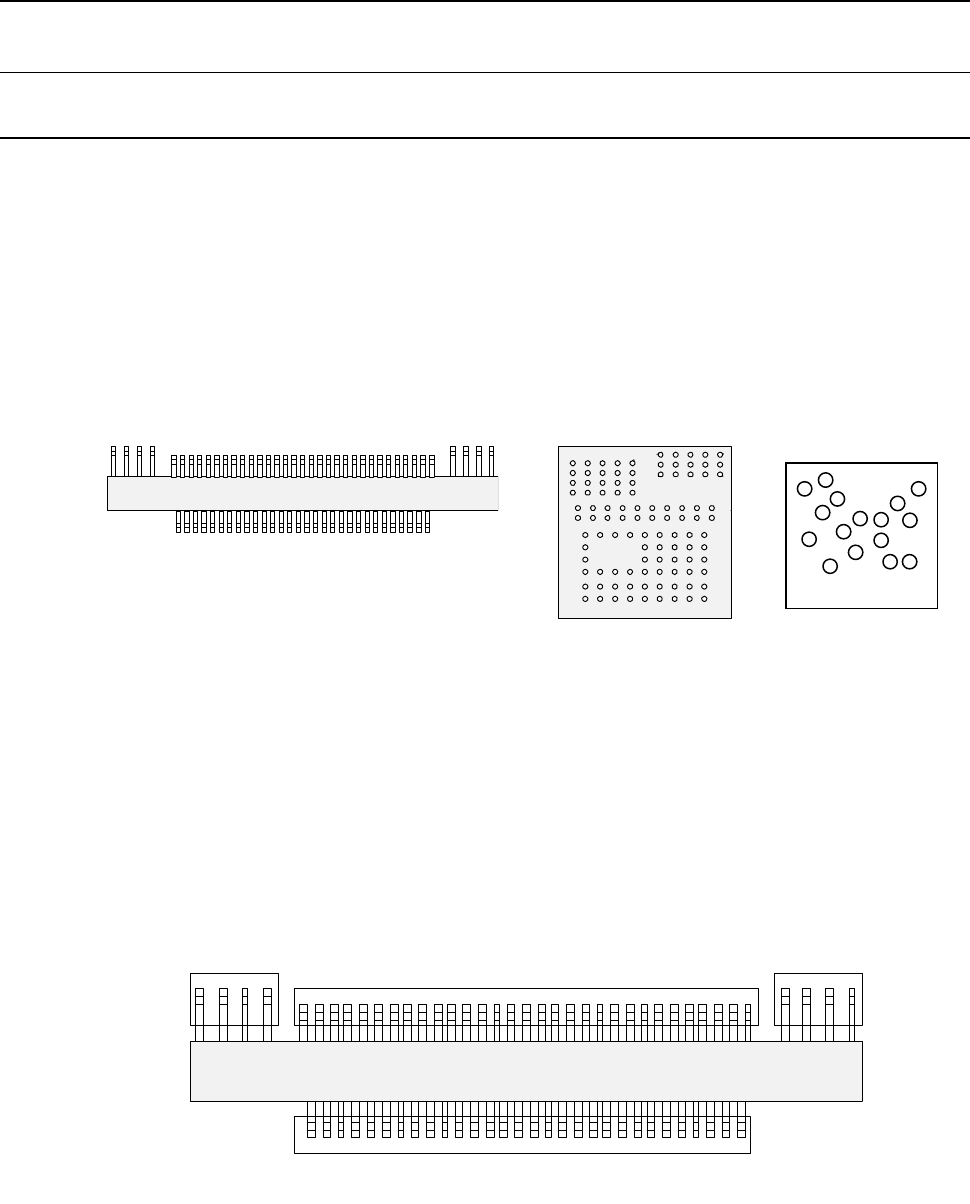

下图由4个元件要素组构成。
引脚元件类(多引脚元件)
球元件类(复合阵列元件)
第 4 元件 要素组 第 3 元件要素组 第 2 元件要素组
第 1 元件要素组
随机配置元件
俯视图
仰视图
俯视图
