EPU 使用说明书 第 4 章 制作生产程序
4-59
5) 吸取坐标偏移量
输入制作吸取数据时自动算出的初始值的校正值。在吸取坐标偏移量中设置从吸取坐标自动计算结
果至元件中心的尺寸、及高度。制作吸取数据时，会在自动算出的初始值上进行加减
｡
吸取坐标的
初始值相对于元件的中心、及吸取高度有偏差时，需要设置此项。
6）速度
选择吸取时的 Z 轴移动速度。请从下拉菜单中选择进行设置。
7) 吸取位置校正
是以激光定心的带式元件为对象，根据识别结果自动校正吸取位置偏差的功能。
设置为[是]时，校正的结果将被反映到「吸取数据」的吸取坐标中。
使用电动供料器时，通过校正 Y 方向的间距，可校正吸取位置，防止引起同
时吸取崩溃。
8) 自动示教
此项功能是在进行跟踪吸取位置时，自动测量元件中心的功能。
除方形芯片0402～3216的8mm纸带以外，此项不能设置为[是]。
设置为[是]时，将在进行跟踪吸取位置时执行自动示教。
EPU 使用说明书 第 4 章 制作生产程序
4-60

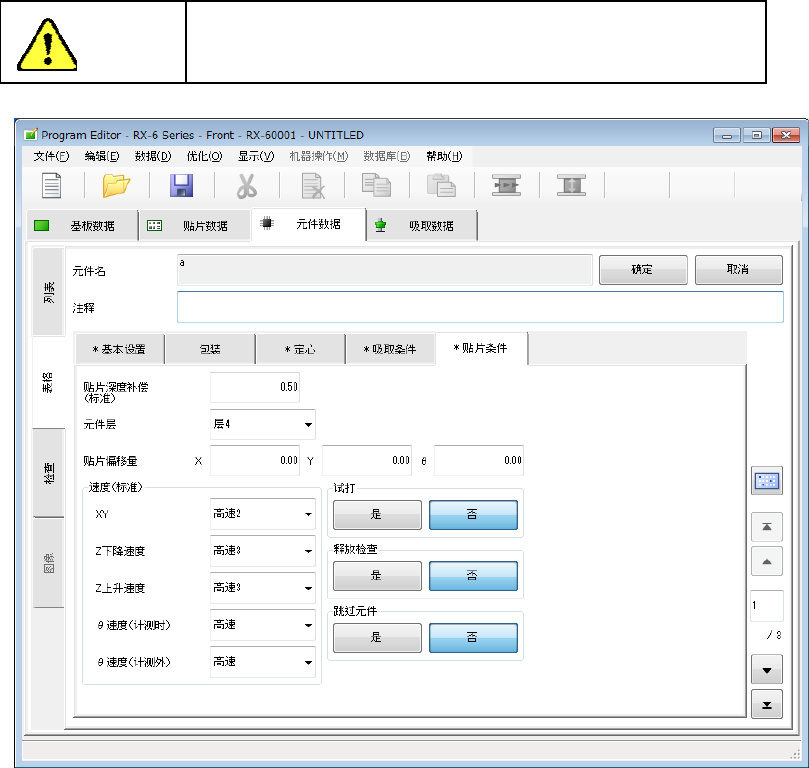

（5）贴片条件
贴片条件是关于贴片的设置项目，由于应用默认值，通常无需变更。如果在默认值的状态下不能正常
贴片时，请变更设置。变更贴片条件项目后，变更基本部的项目时，该值会被重新设置为默认值，敬
｡
请注意
注意
如果在变更贴片条件后变更了基本部分的项目，贴片条件的值
有可能被重新设置为默认值。
1) 贴片深度补偿
输入贴片时
｡
吸嘴尖端推进多少量
在控制方式中，要指定使用行程或是负荷进行控制。
2) 贴片偏移量X、Y、
θ
指定是否进行真空时间的调整。
设置[进行]调整后，要以ms(毫秒)为单位输入“开始时间”、“开始校正值”、“等待稳定时间”的调整
时间。使用夹式吸嘴时，吸取动作时不进行调整。
EPU 使用说明书 第 4 章 制作生产程序
4-61
（例1） 单向引脚连接器
※贴片角度为0度
激光定心的中心 贴片坐标点
从上面看元件时 基板上的 PAD
如果不输入贴片偏移量而进行贴片，则会出现下述情况。
基板上的 PAD
在上图的状态下(贴片角度0度，贴片偏移0)，测量以贴片坐标点为起点到实际元件贴片坐标点位
置的尺寸，输入到贴片偏移值中。
执行上述步骤，输入贴片偏移值后，在贴装多个同名元件时，即使各贴片角度不是0度，也会自
动变更贴片位置，使元件被贴在正确的位置上。
贴片偏移 -Y(X 为 0)
