EPU使用说明书 第3章 EPU设置
3-21
· 选项2
在相应站台上显示可根据选项安装的单元。
设置项目 内容 备注
元件高度 选择元件高度。
条形码处理（追溯）
追溯功能，从组合框里选择使用的基板代码。
1次元
2次元
贴片头摄像机
更改元件尺寸时固定吸
嘴选择
即使改变元件数据的元件尺寸，也不改变吸嘴选择，而是
继承已设置的吸嘴。
基板厚度默认值为空白
不设置基板数据的基板厚度默认值，只显示空白。
编辑元件数据时的初始
值重新设置限制
在编辑已设置的元件数据时，除了编辑项目以外，对已经
设置的项目不设置标准值（初始值）。
EPU使用说明书 第3章 EPU设置
3-22
· 选项4
在相应站台上显示可根据选项安装的单元。
设置项目 内容 备注
图像处理设备 显示使用的图像处理设备。
F-标准VCS
R-标准VCS
F-高分辨率VCS
R-高分辨率VCS
用单选按钮选择“使用、未使用”。
3-7-2 按钮说明
3-7-2-1 上一个属性
隐藏正在编辑的站台属性的变更内容，显示上一个站台属性的画面。
正在编辑的站台在最上面时，该按钮无效。
3-7-2-2 下一个属性
隐藏正在编辑的站台属性的变更内容，显示下一站台属性的画面。
EPU使用说明书 第3章 EPU设置
3-23

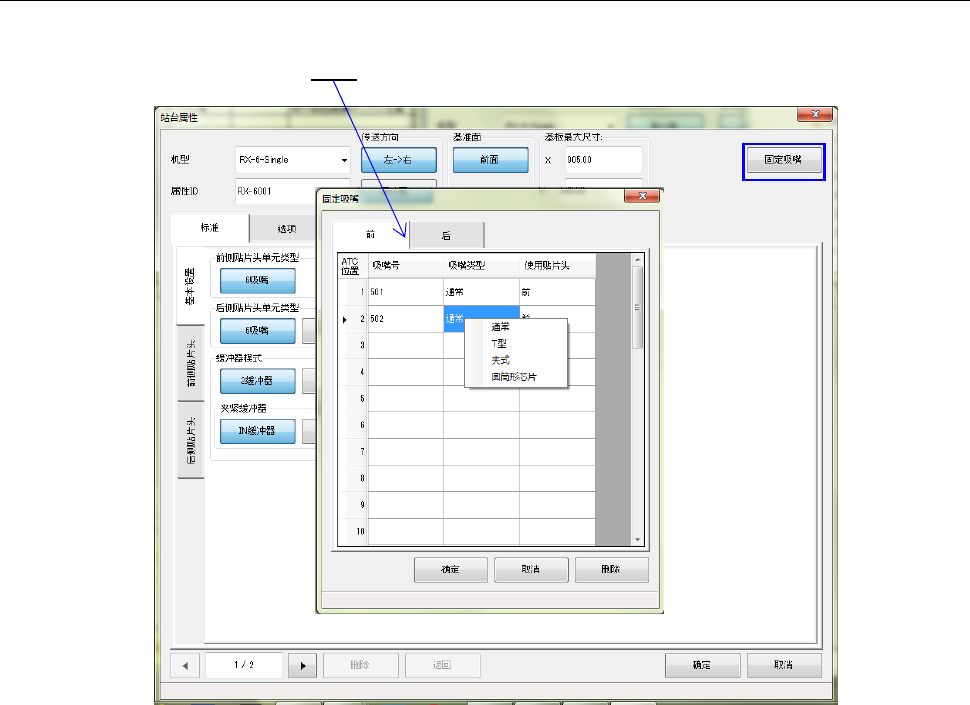

3-7-2-3 固定吸嘴
设置ATC上的吸嘴编号和类型。
在此设置的吸嘴，可在编辑程序的优化中浏览。
在吸嘴类型项目中，单击<右>
键，可显示菜单。
◇ 要删除设置的吸嘴时，请按下[DEL]键或[SPACE]键。
单击<确定>按钮，保存变更内容，返回到站台属性设置画面。
单击<删除>按钮，清除吸嘴的设置。
单击<取消>按钮，取消变更内容，返回到站台属性设置画面。
