EPU 使用说明书 第6章 通用图像元件
6-2
6-1-2 通用图像元件的规格
(1)
数量
●每1个元件最多可以定义20个元件要素组。
●每1元件要素组只能指定1种元件要素。
(2) 尺寸规格
元件要素 项目 标准 VCS 高分辨率 VCS
间距 0.5～22.0mm 0.2～11.0mm
引脚宽度 0.22～10.0mm 0.08～5.0mm
引脚长度 0.4～10.0mm 0.14～5.0mm
引脚元件要素
数量 1～384 根/1 元件要素组
间距 1.0～22.0mm 0.25～11.0mm
直径 0.4～5.0mm 0.1～2.5mm
球/Land 元件要素
数量 3～10000 根/1 元件组
(3) 外形元件类的形状、尺寸规格
●角、边的形状规格与外形识别元件相同。
(请参见「4-1-5-2 制作元件数据 (9)图像 13) 外形识别元件 ※外形识别元件的识别条
件」。)
●标记采用圆形和正方形的涂色标记。其尺寸为可用标准VCS在2～10mm的范围内进行识别。
EPU 使用说明书 第6章 通用图像元件
6-3
6-1-3 通用图像元件的数据制作概要
通过制作各元件要素组的数据来制作通用图像元件的数据。
制作各元件要素组的数据，应输入下述各项：
①元件要素的信息(引脚或球、以及其大小、形状等)
②元件要素的数目与元件要素间的间距
③从元件识别中心位置到首元件要素
※
的距离
※首元件要素的定义如下。
·球元件 元件要素组内左下角的球。
·引脚元件 输入下边最左、右边最下、上边最右、左边最上的引脚。
例) 下列通用图像元件，需制作4个元件要素组数据(单位：mm)。
此处省略了上述①的元件要素信息输入方法。
输入方法，请参见以下说明。
第 4 元件要素组 第 3 元件要素组 第 2 元件要素组
第 1 元件要素组
●第1元件要素组
·元件要素的数目及元件要素间的间距 数目：30，间距：1
·从元件识别中心位置到首元件要素的距离 X：-14.5，Y：-4
●第2元件要素组
·元件要素的数目及元件要素间的间距 数目：4，间距：1.5
·从元件识别中心位置到首元件要素的距离 X：21.5，Y：4
●第3元件要素组
·元件要素的数目及元件要素间的间距 数目：31，间距：1
·从元件识别中心位置到首元件要素的距离 X：15，Y：4
●第4元件要素组的数据制作
·元件要素的数目及元件要素间的间距 数目：4，间距：1.5
·从元件识别中心位置到首元件要素的距离 X：-17，Y：4
输入以上信息，即可完成通用图像数据的制作。
※括号内的数字为到元件
识别中心位置的距离
元件识别中心位置
(0，0)
(-14.5,-4)
(-17,4)
(15,4)
(21.5,4)
1.5
1
1.5
1
EPU 使用说明书 第6章 通用图像元件
6-4
6-2 通用图像的输入项目
在「元件数据」里设置元件的通用图像后，「图像数据」的“表格”画面中，会显示「元件要素」
按钮。

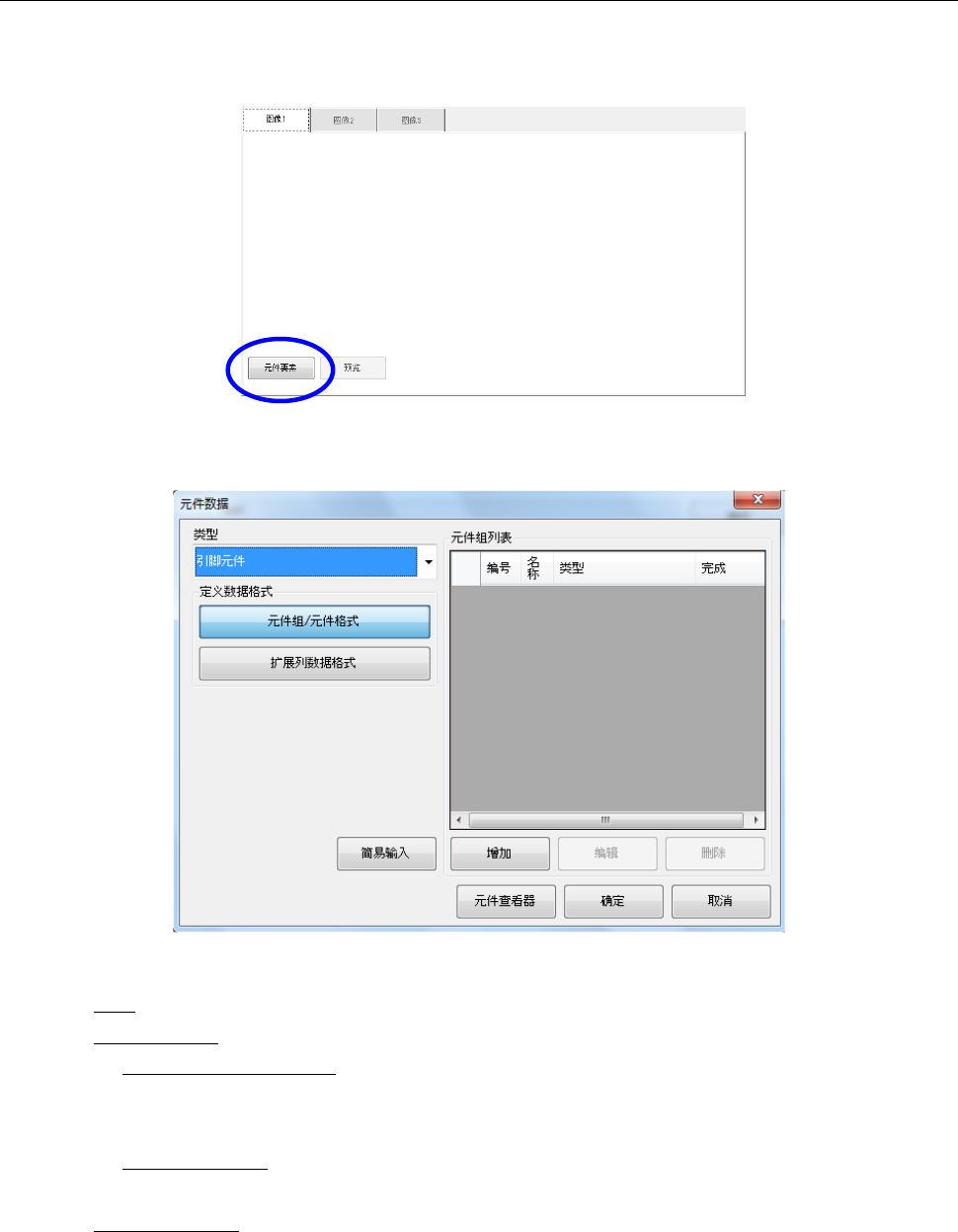

点击「元件要素」按钮，将显示如下元件（要素）数据的制作画面。
●类型
：选择 QFP 等引脚元件或 BGA 等的球元件或外形识别元件。
●定义数据格式
◇元件要素/元件要素格式
：是指定引脚、球等识别要素(元件要素)，定义 (间距、数量)相同识别
要素的集合(元件要素组)，指定该组的方向、位置的数据定义。
在制作“多引脚元件”和“复合阵列元件”数据时要选择此项。
◇扩展列数据格式
： 用 X、Y 坐标来逐一指定、配置识别要素(球、Land)的数据定义。在制作
“随机配置元件”数据时要选择此项。
●元件要素组列表
：列表显示制作完成的元件要素组。
制作新建元件要素组时，请单击“增加”按钮，并在已存在的元件要素组编辑中，点击“编辑”按钮。
