EPU 使用说明书 第 4 章 制作生产程序 4-7 4-1-2-2 尺寸设置 在生产程序中，用坐标来表示基板上的元件及标记的位置。 该 “ 基板上的坐标系 ” 的原点称为 “ 基板位置基准 ” ・ 基板位置基准可设置在基板上或基板外的任意位置。 ・ 使用 CAD 数据制作贴片数据时，请使用 CAD 数据的原点。 基板的定位机构与基板的 “ 基板位置基准 ” 的相对位置，利用 “ 基板设计偏移量 ” 来协调对应。 尺寸设置的画面，不同 …
EPU 使用说明书 第 4 章 制作生产程序
4-6
(7)追溯（IFS-NX 选项）
◆不使用：不使用条形码处理（追溯跟踪）时请选择此项。
◆一次元条形码：使用一次元条形码(条形码)进行生产时请选择此项。
◆二次元代码（OCC）：使用二次元代码(二维码)（OCC）进行生产时请选择此项。
※选择二次元代码（OCC）时，[详细设置]按钮会变为有效，可进行详细设置。
※有关详细设置，请参见 IFS-NX 附带的『IFS-NX 使用说明书』。
(8）指定贴片电路
基板构成设置为多电路板时，可选择跳过贴片的电路。
(9）真空台
选择是否使用真空台。
基本设置有 6 个项目。
请根据生产基板输入相应项目，或进行选择。
启动编辑程序后，或从文件菜单选择新建时，程序名会变为 UNTITLED
｡
EPU 使用说明书 第 4 章 制作生产程序
4-7

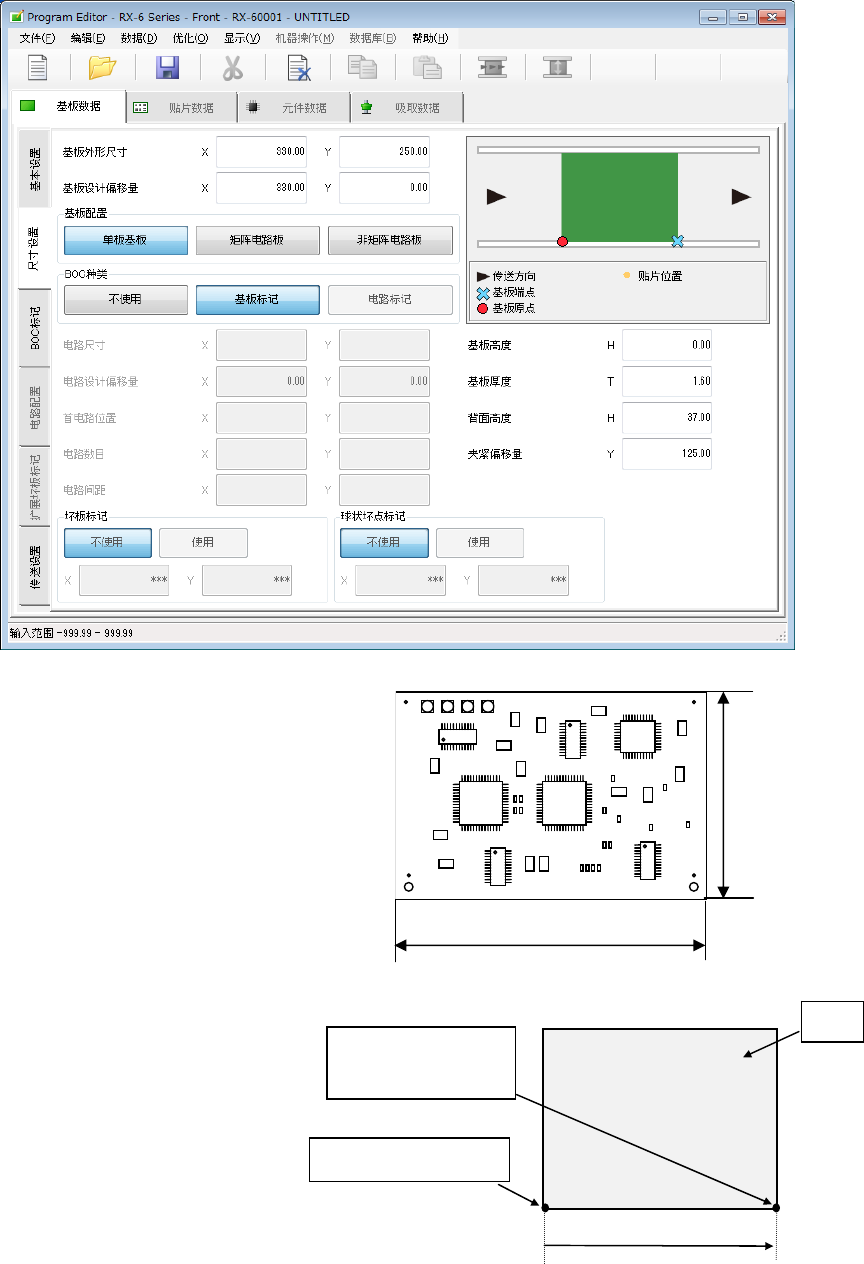

4-1-2-2 尺寸设置
在生产程序中，用坐标来表示基板上的元件及标记的位置。
该“基板上的坐标系”的原点称为“基板位置基准”
・
基板位置基准可设置在基板上或基板外的任意位置。
・
使用
CAD
数据制作贴片数据时，请使用
CAD
数据的原点。
基板的定位机构与基板的“基板位置基准”的相对位置，利用“基板设计偏移量”来协调对应。
尺寸设置的画面，不同的基板构成（单板机板、矩阵电路板、非矩阵电路板）设置也不同。而且，按
照定位方式、坏板标记的使用设置、BOC的使用设置，画面的显示项目也不同。
(1) 基准
基板设计端点的位置，根据传送的流动方向，按下图来定义。
1）传送方向 从左到右 2）传送方向 从右到左
传送方向
基板位置基准(任意的位置)
基板设计端点
EPU 使用说明书 第 4 章 制作生产程序
4-8
(2)单板基板
所谓单板基板，就是指在一块基板上仅存在一个电路的基板。
1) 基板外形尺寸
输入基板外形尺寸。
带有垫板基板时，请输入包括垫板基板在
内的尺寸。
与传送方向相同的方向为X，与传送方向
成垂直的方向为Y。
2) 基板设计偏移量
输入从基板位置基准到基板设
计端点的尺寸。
使用CAD数据时，需要将规定的
原点(CAD原点或自己公司特有
的原点)作为基板位置基准时，请
输入由CAD等规定的从基板位
置基准到基准位置(基板设计端
点)的尺寸。
传送为前面基准，基板流向为左
→右时，基板设计端点为“基准位
置”。
当“基板位置基准”在左下角时，应在基板设计偏移量 X、Y 坐标中分别输入(Xb，0)的值。
Xb 取正值。
外形尺寸 X
外形尺寸 Y
基板位置基准
基板设计端点
（基准位置）
基板
Yb=0
Xb
