EPU 使用说明书 第 4 章 制作生产程序 4-105 [控制 2]以及[控制 3]选项卡是详细设置图像识别时有关照明数据的画面。 根据图像控制数据的大分类的选择，按以下图案显示。 1) 反射照明时 照明控制数据_(反射照明)画面是用于设置反射照明输入值的画面。 照明控制数据(反射照明)画面如下所示。
EPU 使用说明书 第 4 章 制作生产程序
4-104
以上项目设置后，按[确定]按钮设置，按[取消]按钮取消。
根据元件类别，可分割识别的条件不同。
VCS
标准 高分辨率
分割识别
X
1 1 1 2 2 1 1 2 2
Y
2 3 4 1 2 2 3 1 2
元件类别
铝电解电容电容 × × × × × × × × ×
GaAsFET
× × × × × × × × ×
SOP
○ ○ ○ ○ ○ ○ ○ ○ ○
HSOP
× × × × × × × × ×
SOJ
× × × × × × × × ×
PLCC
× × × × × × × × ×
PQFP
○ ○ ○ ○ ○ ○ ○ ○ ○
TSOP
○ ○ ○ ○ ○ ○ ○ ○ ○
TSOP2
○ ○ ○ ○ ○ ○ ○ ○ ○
BGA
○ ○ ○ ○ ○ ○ ○ ○ ○
FBGA
× × × × × ○ ○ ○ ○
外形识别 ○ ○ ○ ○ ○ × × × ×
通用图像 ○ ○ ○ ○ ○ ○ ○ ○ ○
单向引脚连接器 ○ ○ ○ ○ × ○ ○ ○ ×
双向引脚连接器 ○ ○ ○ ○ × ○ ○ ○ ×
Z 引脚连接器 ○ ○ ○ ○ × ○ ○ ○ ×
扩展引脚连接器 × × × × × × × × ×
J 引脚插座 × × × × × × × × ×
鸥翼型插座 × × × × × × × × ×
带缓冲器插座 × × × × × × × × ×
QFN
× × × × × × × × ×
EPU 使用说明书 第 4 章 制作生产程序
4-105
[控制 2]以及[控制 3]选项卡是详细设置图像识别时有关照明数据的画面。
根据图像控制数据的大分类的选择，按以下图案显示。

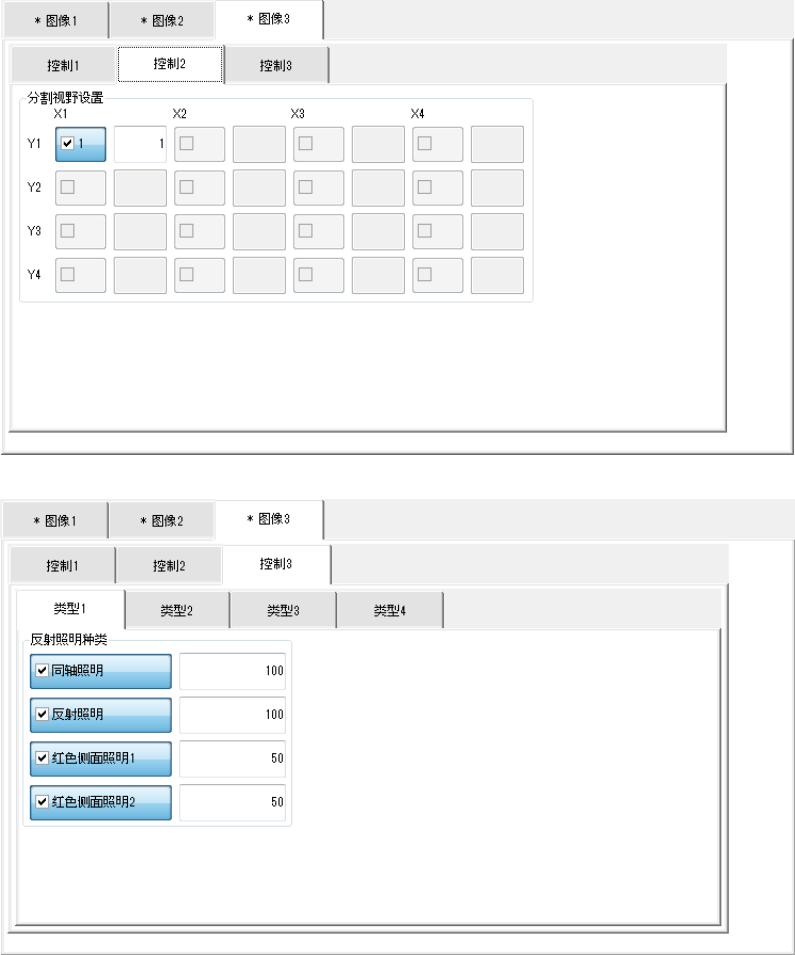

1) 反射照明时
照明控制数据_(反射照明)画面是用于设置反射照明输入值的画面。
照明控制数据(反射照明)画面如下所示。
EPU 使用说明书 第 4 章 制作生产程序
4-106

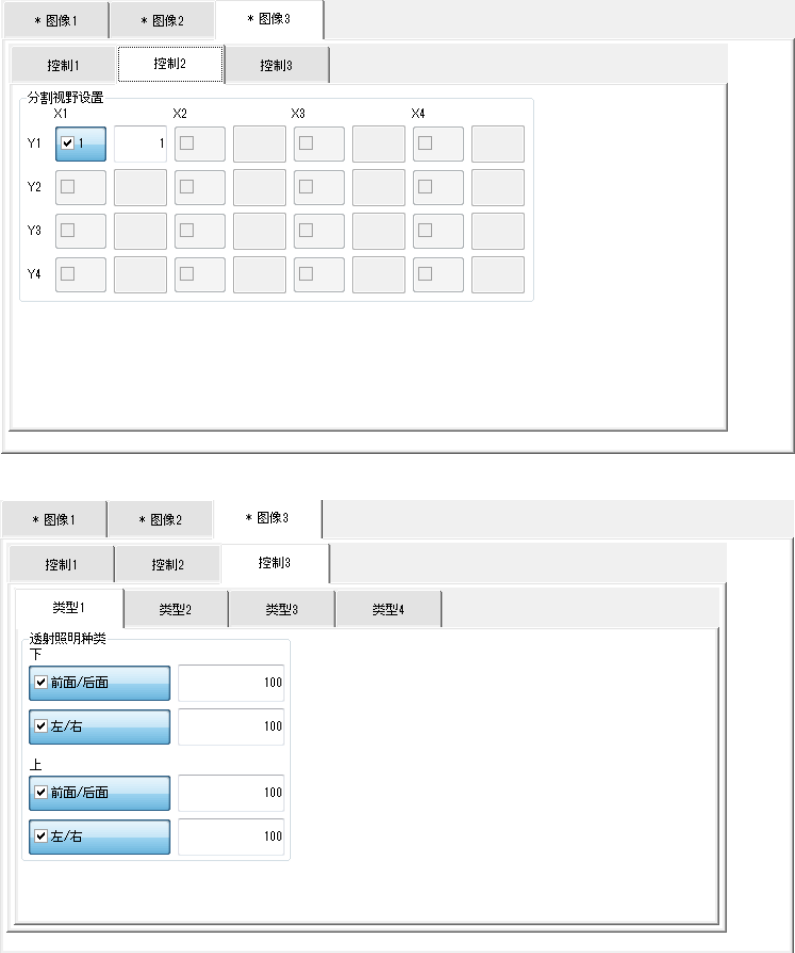

2) 透过照明时
照明控制数据(透过照明)画面是用于输入透过照明的输入值的。
照明控制数据(透过照明)画面如下所示。
