EPU 使用说明书 第 4 章 制作生产程序 4-74 2) 元件类型 球元件时 ※制作球元件的图像数据时，要按元件的仰视图制作数据。 请按仰视图看到的球的各种信息进行设置。 俯视图 仰视图 ① 球间距 输入球之间的尺寸（Ｘ、Ｙ） 。 Ｙ 球之间的间距 Ｘ
EPU 使用说明书 第 4 章 制作生产程序
4-73
<引脚识别图案的含义及图形>
● 仅两端引脚：只识别指定的两端引脚根数
● 两端引脚除外：以指定的两端引脚根数以外的引脚为识别对象
※请在引脚数里输入作为识别对象的引脚数。（不包括被除外的引脚数）
● 识别所有引脚：所有引脚为识别对象
识别
识别
不识别内侧引脚
识别 识别
不识别外侧引脚
识别
识别
识别 识别
EPU 使用说明书 第 4 章 制作生产程序
4-74

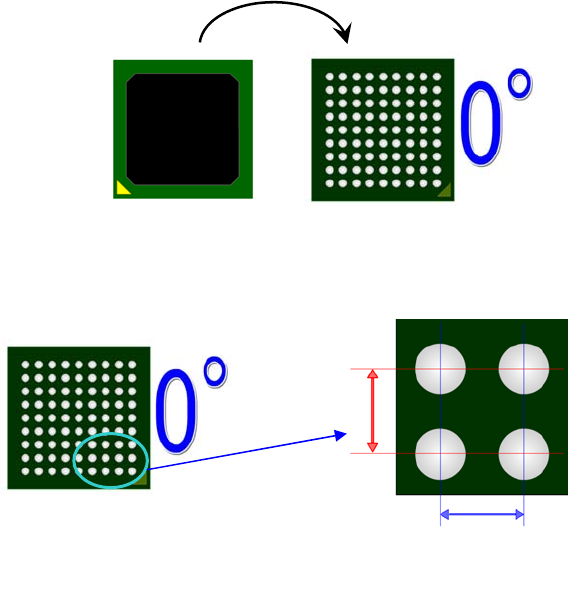

2) 元件类型 球元件时
※制作球元件的图像数据时，要按元件的仰视图制作数据。
请按仰视图看到的球的各种信息进行设置。
俯视图 仰视图
① 球间距
输入球之间的尺寸（Ｘ、Ｙ）。
Ｙ
球之间的间距
Ｘ
EPU 使用说明书 第 4 章 制作生产程序
4-75

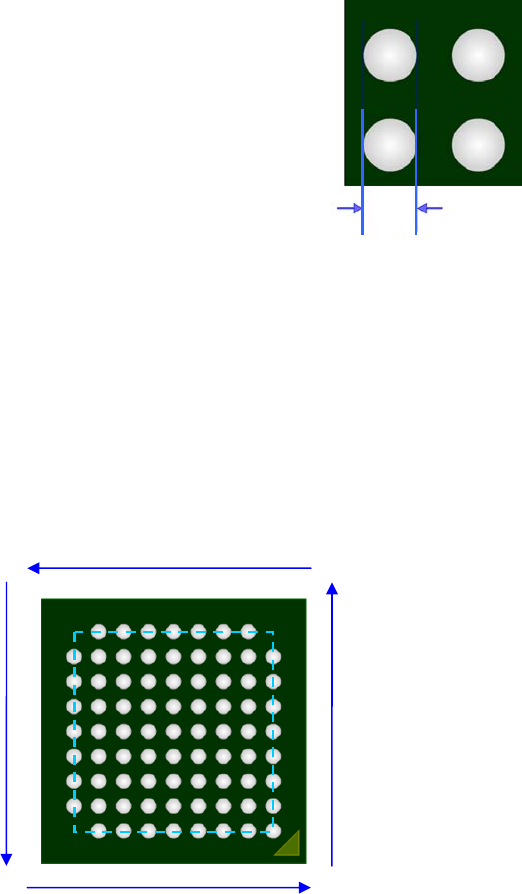

② 球信息
a) 宽度
输入球的宽度（直径）。
ｂ) 数
（下、右、上、左）
输入相对各个边外围的球数。
即使外围有欠缺的球时，也请输入假定无欠缺状态时的数目。
ｃ) 开始/缺少
（下、右、上、左）
如果各边的外围的球有缺少时，要输入欠缺的信息。
缺少信息可分别在 4 个边上设置，1 个边最多可设置 3 处。
数 开始 1 缺少 1 开始 2 缺少 2
（引脚）（忽略始１）(忽略数１)(忽略始２)(忽略数２)
下 9 1 1 0 0
右 9 0 0 9 1
上 9 1 1 9 1
左 9 1 1 9 1
１
１
１
１
球宽度
