EPU 使用说明书 第 4 章 制作生产程序
4-107
3) 侧面照明时

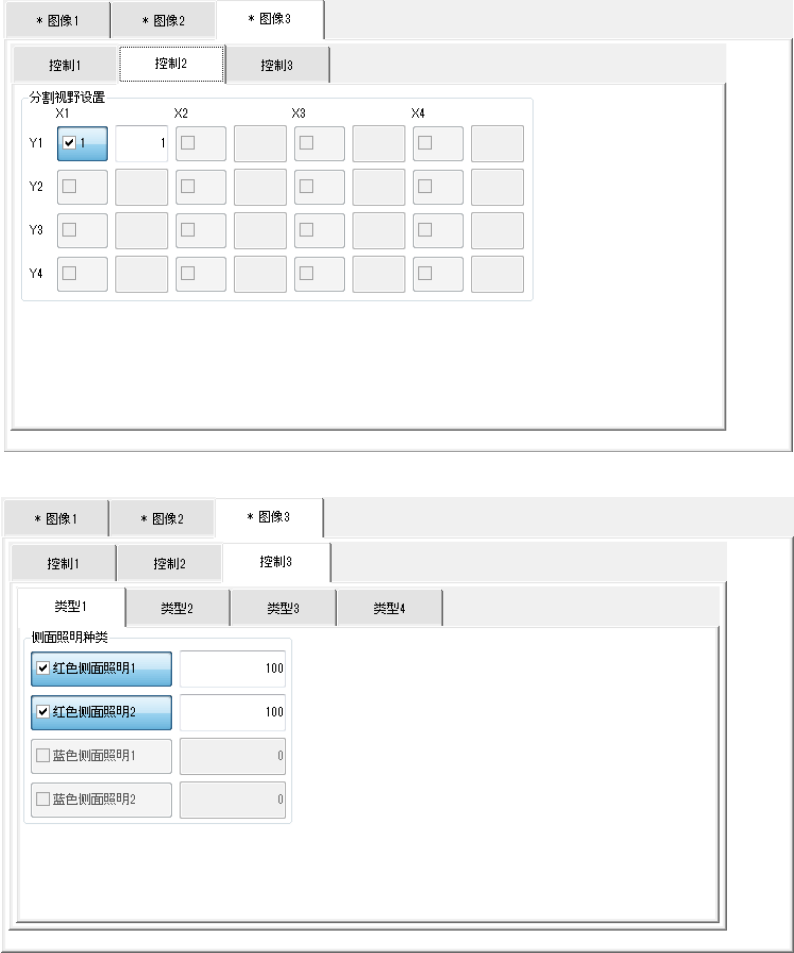

照明控制数据(侧面照明)画面是用于设置侧面照明的输入值的画面。
照明控制数据(侧面照明)画面如下所示。
侧面照明且通过小分类选择红色侧面照明时，蓝色侧面照明的选择即变为无效。
反之，选择了蓝色照明时，红色侧面照明的选择即变为无效。
选择「确定」按钮，照明控制数据的设置即变为有效。
选择「取消」按钮，照明控制数据的设置即变为无效。
EPU 使用说明书 第 4 章 制作生产程序
4-108
照明控制数据画面的项目如下所示。
项目 内容
分割视野设置
复选框
要进行特定的分割时，勾选复选框。
分割视野设置
照明图案
输入照射图案的编号。
照明图案照明
复选框
根据大分类、小分类的设置，勾选复选框选择使用有效的照明。
・
反射照明时
可勾选「同轴照明」「反射照明」「红色侧面照明 1」「红色侧面照明
2」的复选框。
・
反射照明时
下边可勾选「前后」「左右」，上边可勾选「前后」「左右」复选框。
・
侧面照明时
可勾选「红色侧面照明 1」「红色侧面照明 2」「蓝色侧面照明 1」「蓝
色侧面照明 2」。
照射图案
量级别
根据大分类、小分类的设置，输入有效的照明量级别。
输入范围 10～200%。
EPU 使用说明书 第 4 章 制作生产程序
4-109
4-1-5 吸取数据
可指定供给各元件的位置和吸取位置。
安装在供料器台架上的元件供给装置，有带式供料器、管式供料器、托盘支架以及MTS。
１个供料器台架上有40条轨道，安装了供料器的轨道的编号就是吸取数据的配置编号。

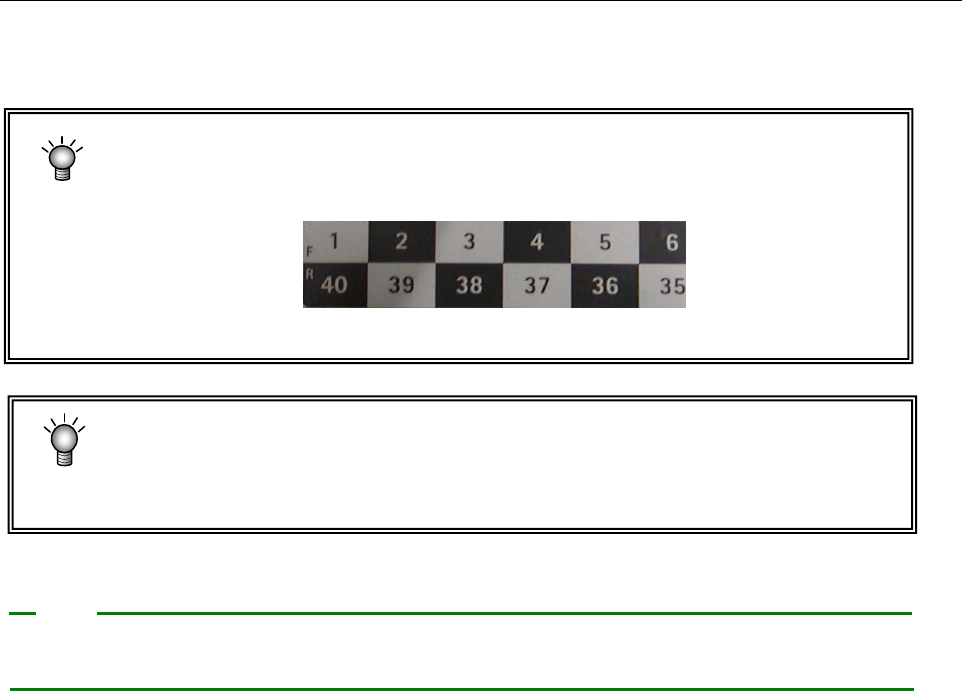

※ 供料器台架上标有上下 2 排编号。
安装在前侧时，上排编号为供料器的设置编号，安装在后面时，下排编号为供料
器的设置编号。
<电动台架>
※ 吸取位置根据优化自动配置，在下列情况时，请通过手动进行配置。
●固定供料器的配置时
●进行优化后，变更供料器的配置时
当读入其他机型的生产程序文件时，有的机型基准坐标不相同，有时需要重新计算吸取数据的
吸取坐标。
注意
