RX-6_EPU使用说明书.pdf - 第207页
EPU 使用说明书 第 4 章 制作生产程序 4-157 显示目前为止输入的内容。 按[替换]按钮，可逐一变换选择的记录数据。 按[全部替换]按钮，进行全部数据的变换。 勾选[询问替换]复选框时，在执行替换前，每个项目变更都会显示以下确认变更内容的对话框。
EPU 使用说明书 第 4 章 制作生产程序
4-156
显示元件数据的检查 2 选项卡的内容。
输入要变更的各相关数据数值。
在对话框的下部会显示输入范围。
按[上一步]按钮返回到前一个画面。
按[下一步]按钮转移到下一个画面。
按[取消]按钮中断处理，关闭对话框。
显示元件数据的检查 3 选项卡的内容。
输入要变更的各相关数据数值。
在对话框的下部会显示输入范围。
按[上一步]按钮返回到前一个画面。
按[下一步]按钮转移到下一个画面。
按[取消]按钮中断处理，关闭对话框。
EPU 使用说明书 第 4 章 制作生产程序
4-157

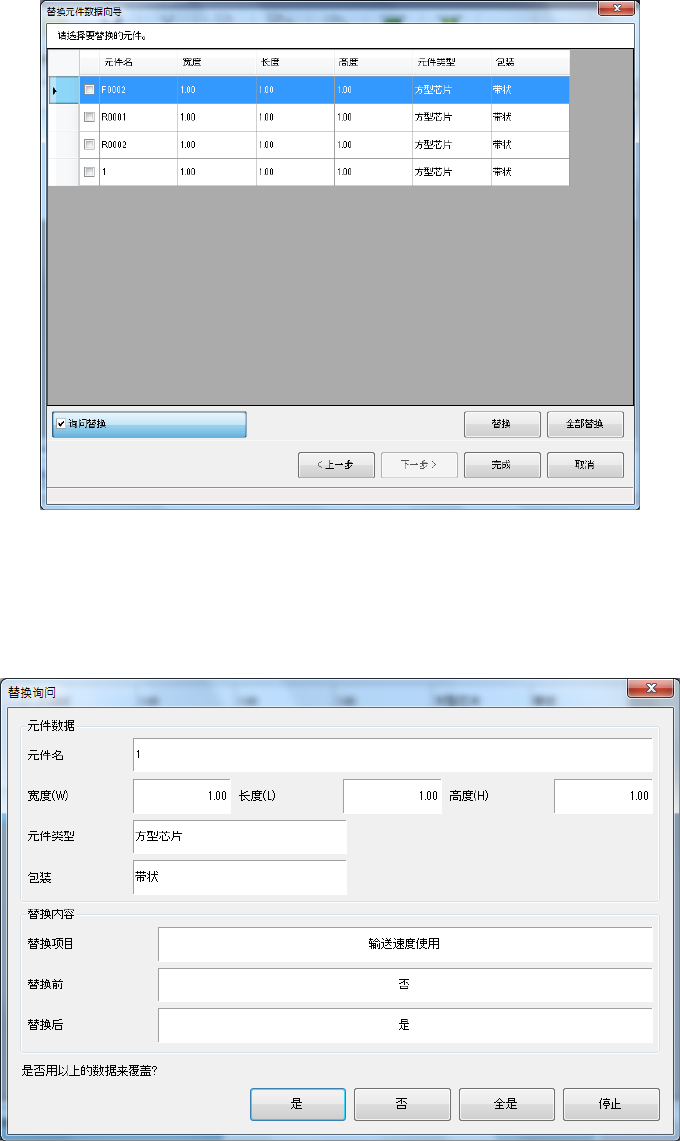

显示目前为止输入的内容。
按[替换]按钮，可逐一变换选择的记录数据。
按[全部替换]按钮，进行全部数据的变换。
勾选[询问替换]复选框时，在执行替换前，每个项目变更都会显示以下确认变更内容的对话框。
EPU 使用说明书 第 4 章 制作生产程序
4-158
4-3-1-15 修改元件名
变更指定元件数据的元件名。
画面 功能
基板数据
基本设置画面
不能使用。
尺寸设置画面
电路配置画面
扩展坏板标记
传送设置画面
贴片数据
列表画面 可变更元件名。
区域标记画面
不能使用。
区域坏板标记画面
元件数据
列表画面
不能变更元件名。
表格画面
吸取数据
列表画面
表格画面
仅变更名称，内容不变。
在变更前元件名的区域里，显示变更前的元件名。
在变更后元件名的编辑框里，变更前元件名会反转显示。
在变更后元件名的编辑框内输入新元件名。
按下[确定]按钮，即变更为新元件名。
按下[取消]按钮，则仍保持变更前元件，返回原画面。
如果变更后元件名与其他元件名重复时，会显示以下对话框。
