EPU 使用说明书 第 4 章 制作生产程序 4-27 4-1-3 贴片数据 输入与贴片元件的贴片坐标有关的信息。 多电路板时，输入相对于 “ 基准电路 ” 的信息。 贴片点数：与单板基板、多电路板无关，总点数最多可输入 10 ， 000 点。 4-1-3-1 显示贴片数据画面 制作基板数据后， 选择画面上方的 「贴片数据」 选项卡， 可显示贴片数据制作画面 ( 下图为制作完 成的示例 ) 。 设置为跳过 ( 包含元件数据的跳过设置）时…
EPU 使用说明书 第 4 章 制作生产程序
4-26
7mm
7mm
10mm
◆ 矩阵电路板
从基准电路开始沿 X 方向间距/Y 方向间距作为电路的顺序。
◆ 非矩阵电路板
按照电路配置中设定的电路顺序。
电路 No.1
电路 No.2
电路 No.3
电路 No.4
电路 No.5
电路 No.6
基板位置基准(基板原点)
对应电路 No.3
对应电路 No.2
对应电路 No.1
5mm
对应电路
No.1
对应电路
No.3
5mm
10mm
7mm
7mm
对应电路
No.2
顺序，按照电路配置的 No.
基
板
位
置
基准
（
基
板原
点
）
EPU 使用说明书 第 4 章 制作生产程序
4-27
4-1-3 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数：与单板基板、多电路板无关，总点数最多可输入 10，000 点。
4-1-3-1 显示贴片数据画面

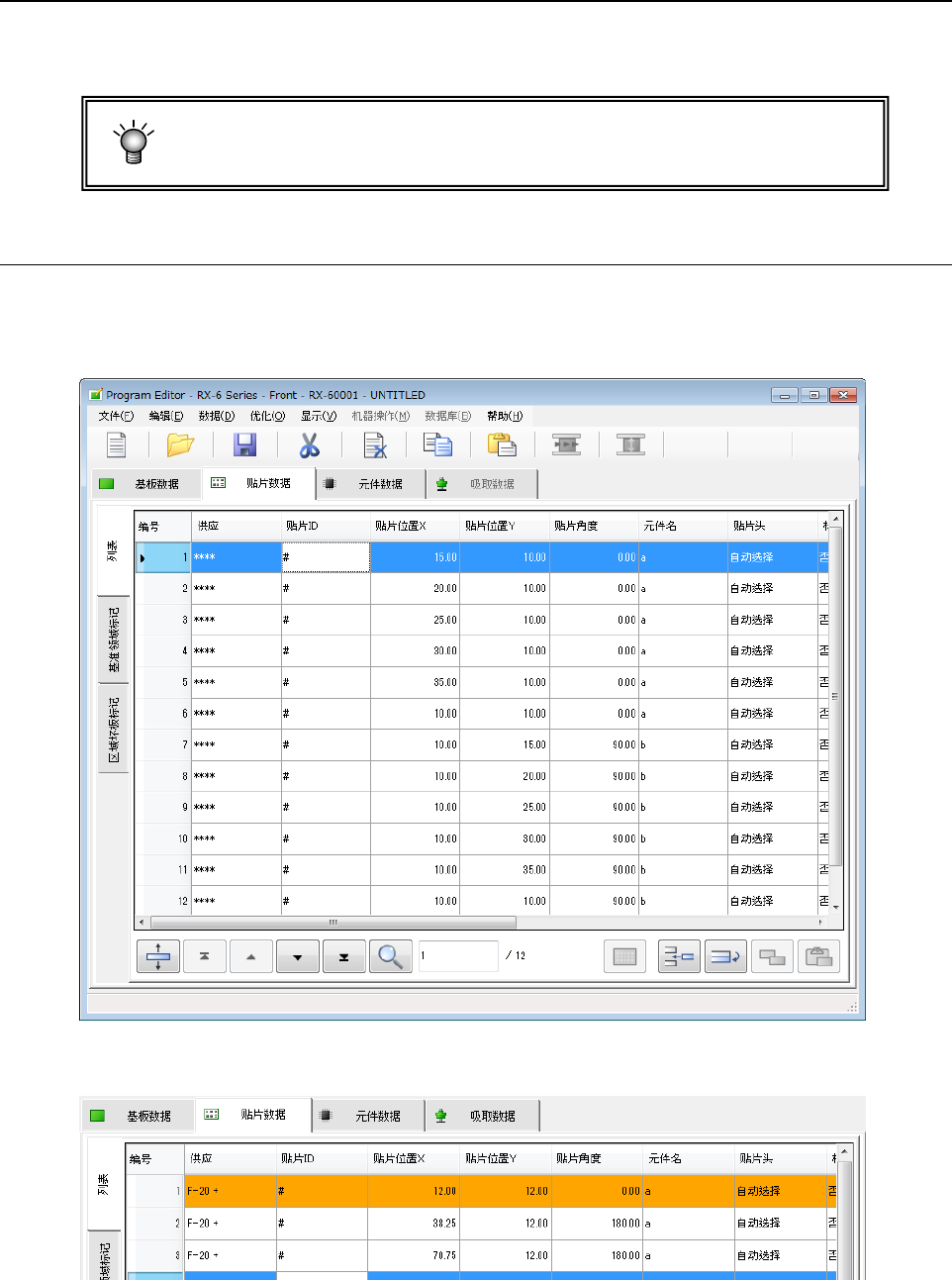

制作基板数据后，选择画面上方的「贴片数据」选项卡，可显示贴片数据制作画面(下图为制作完
成的示例)。
设置为跳过 (包含元件数据的跳过设置）时，显示会变为橙色，如下所示。
EPU 使用说明书 第 4 章 制作生产程序
4-28
4-1-3-2 制作贴片数据
输入“贴片ID”、“贴片位置X”、“贴片位置Y”、“贴片角度”、“元件名”。
在其他项目(贴片头、标记、区域坏板标记、跳过、试打、层)将自动输入初始值。
请仅对必要的项目进行变更。
另外，坐标位置是指从「基板数据」中决定的“基板位置基准”(多电路板时为基准电路的“电路原点”)
为起点的尺寸。
(1) 供应
显示打开贴片列表画面时的吸取位置。
未决定吸取位置时，显示「*」。
如果同一元件有多个供料器时，会根据优化决定吸取位置。
如果同一元件没有多个供料器时，则不进行优化也可决定吸取位置。
存在多个相同元件名的吸取数据时，显示第一个的吸取位置，并在其左侧附加‘+’。
不能在本字段进行输入。
(2) 贴片 ID
为浏览贴片位置而设置的记号。对于贴片动作没有直接影响。
｡
输入本项后，会在输入默认值的项目里应用默认值，并进行显示
另外，也可点击其他项目(X坐标等)而省略输入。
此时将自动输入“#”。
(3) 贴片位置 X、Y
输入贴片位置(X、Y)。输入方法有输入数值和示教输入，以及由FlexlineCAD进行数据变换的方
法。
※ 示教时务必在取得BOC校准后再进行。未实施BOC校准时，请勾选操作选项-示教的
「以BOC排列贴片位置」。
尺寸是指从「基板数据」中决定的“基板位置基准”(多电路板时为“电路原点”)到贴片位置的(坐标中
心)尺寸。
・输入绝对位置 ：直接输入的值为绝对值。
可在输入的数字前面加上 + 或 - 。
・输入相对位置：
在输入数字前加上 ++，输入结果为光标所在字段的值加输入值。
在输入数字前加上 --，输入结果为光标所在字段的值减输入值。
在输入数字前加上 +=，输入结果为光标所在字段上一行字段的值加输入值。
在输入数字前加上 -=，输入结果为光标所在字段上一行字段的值减输入值。
(注)++、--、+=、-=之间不要加入空格。
(4)
贴片角度
以「元件数据」的“元件供应角度”为基准，输入贴片角度。
关于元件供应角度请参见「4-1-4-2 制作元件数据 (2)包装 1)带式的输入方法」。
