EPU 使用说明书 第 4 章 制作生产程序 4-97 在 「 图像 2 」 选项卡中设置引脚信息。 项目 概要 长度 输入引脚接触基板部分的长度。 宽度 输入引脚宽度。 引脚 如果是引脚元件时，输入引脚数。 忽略始（开始）１～3 输入欠缺引脚位置。 输入范围 0～引脚根数（默认值：0） 。 忽略数（缺少数）1～3 输入欠缺引脚数。 输入范围 0～引脚根数（默认值：0） 。
EPU 使用说明书 第 4 章 制作生产程序
4-96
10) 双方向引脚、Z 引脚

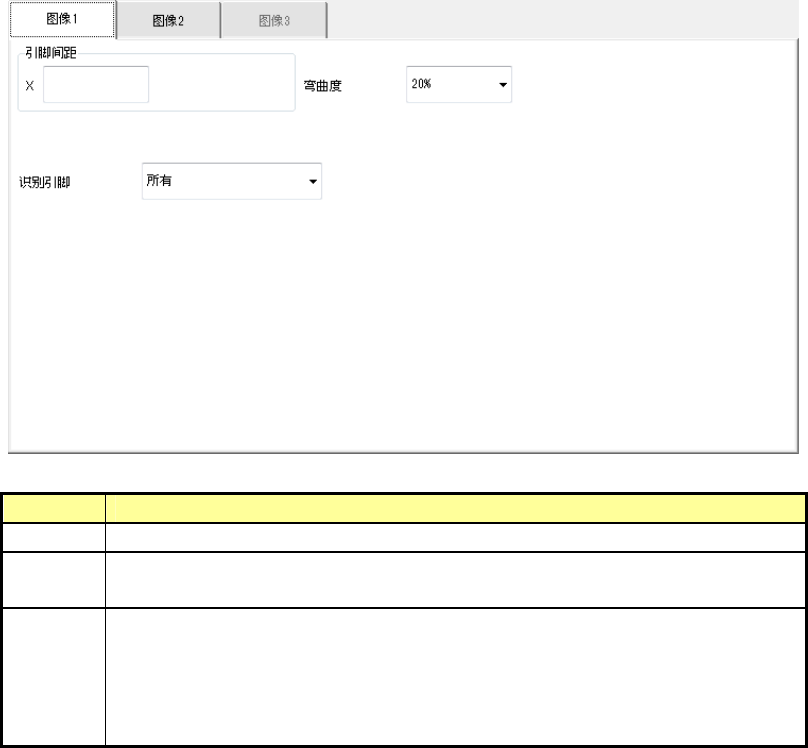

在「图像 1」选项卡中设置引脚间距及弯曲度。
项目 概要
引脚间距 输入引脚间的宽度。
弯曲度
从「15%」「20%」「25%」「30%」「None」中选择检出引脚弯曲时的检测
级别。默认值为 20%。
识别引脚
连接器元件中要识别的引脚，用组合框选择要除外的引脚范围。从「全部
引脚」「仅两端引脚」「两端引脚除外」中选择。
默认值为「全部引脚」。
选择「仅两端引脚」「两端引脚除外」时，显示「左上」「右上」「左下」「右
下」的项目。
EPU 使用说明书 第 4 章 制作生产程序
4-97
在「图像 2」选项卡中设置引脚信息。
项目 概要
长度 输入引脚接触基板部分的长度。
宽度 输入引脚宽度。
引脚 如果是引脚元件时，输入引脚数。
忽略始（开始）１～3
输入欠缺引脚位置。
输入范围 0～引脚根数（默认值：0）。
忽略数（缺少数）1～3
输入欠缺引脚数。
输入范围 0～引脚根数（默认值：0）。
EPU 使用说明书 第 4 章 制作生产程序
4-98
11) GaAsFET
在「图像 2」选项卡中设置引脚信息。
项目 概要
长度 输入引脚接触基板部分的长度。
宽度 输入引脚宽度。
