EPU 使用说明书 第 4 章 制作生产程序
4-17
5) 电路尺寸（电路外形尺寸）
输入电路的外形尺寸(包括所有贴片坐标和电路标记在内的尺寸)。
例)
6) 电路设计偏移量
输入从基准电路的电路原点到基准电路左下角(与基板的流动方向无关，通常恒定)的尺寸。
(在贴片坐标中使用CAD数据时，电路的角度０°要与CAD数据一致。)
7) 首电路位置
8) 电路数目（电路分割数目）
9) 电路间距
这些项目在非矩阵电路板中无需设置(不能设置)。
10) 基板高度
11) 基板厚度
12) 背面高度（基板背面高度）
13) 夹紧偏移量
按照与单板基板相同的方法输入。
14) 球状坏点标记（全坏板标记）
输入从基板位置基准看的全坏板标记位置的坐标。
选择为不使用时，在 XY 坐标输入项目中，会显示[***]。
非矩阵电路板最多可制作的电路数如下所示。
标准坏板标记时 ： 1200 个电路
扩展坏板标记时 ： 1200 个电路
电路外形尺寸 X
电路外形尺寸 Y
电路设计偏移量
基准电路
EPU 使用说明书 第 4 章 制作生产程序
4-18
15) 坏板标记
对是否使用“坏板标记”进行选择。选择“不使用”时，显示“***”。
选择“使用”时，输入从电路原点(电路位置基准)到坏板标记中心位置的尺寸。
※ 在上述情况时，输入X=a，Y=b。
<坏板标记的使用方法与流程>
ⅰ)在基板数据中输入坏板标记坐标。
ⅱ)在传送基板前，在不良电路的坏板标记坐标处打上坏板标记。
ⅲ) 在生产开始前，OCC 或坏板标记传感器将读取各电路的坏板标记，被识别有标记的电路，将不进
行贴片。
坏板标记与基板必须有明显的颜色的区别，其直径也应在 2.5mm 以上。
另外，使用识别坏板标记所需时间，将使节拍时间相应延长。
※ 关于扩展坏板标记请参见「4-1-2-5 扩展坏板标记」。
※ 坏板标记设置在电路外时，请使用扩展坏板标记。
a
b
坏板标记坐标
电路原点（电路位置基准）
EPU 使用说明书 第 4 章 制作生产程序
4-19
4-1-2-3 电路配置
指定电路的位置及角度。仅在「尺寸设置」画面的“基板配置”设置为“非矩阵电路”后，才能选择此项。

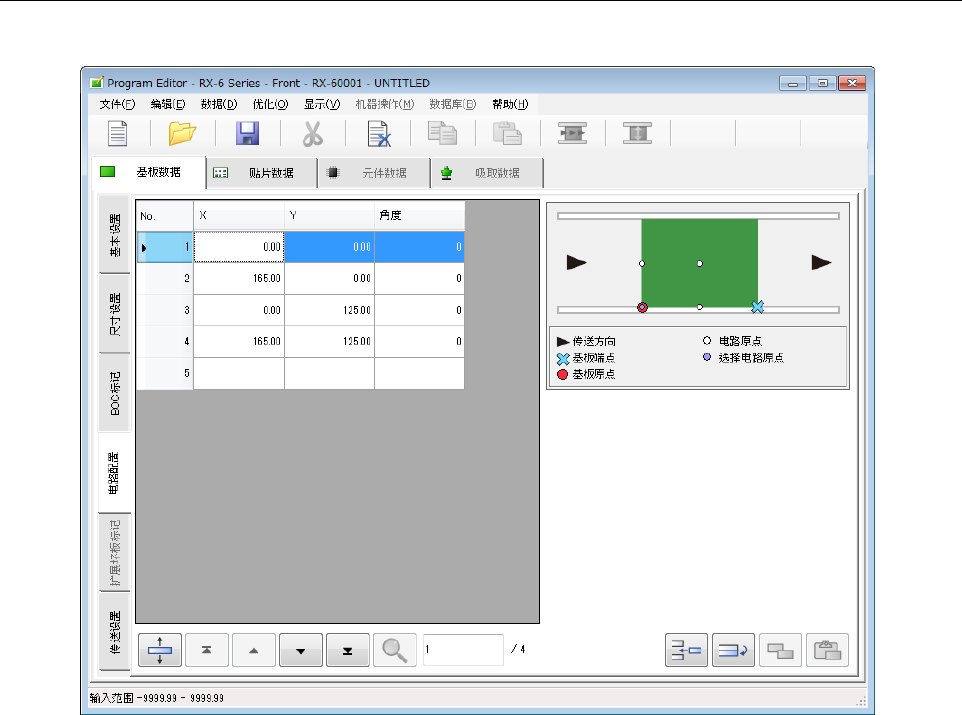

选择「尺寸设置」画面左下的「电路配置」选项卡时，显示如下画面。
(1) XY
输入从基板原点看的电路原点的位置。
(2) 角度
输入电路的角度。
(3) 跳过
要跳过时，对相应电路内的所有贴片点，概不进行元件贴片。
仅在基本设置中指定要使用贴片电路时，才会显示本项目。
