NXE:3XY0 EUV Source: Main modules
Populated vacuum vessel with tin droplet generator and collector
Slide 41
Droplet Generator
Droplet Catcher
EUV Collector
Intermediate Focus
Public
Slide 42

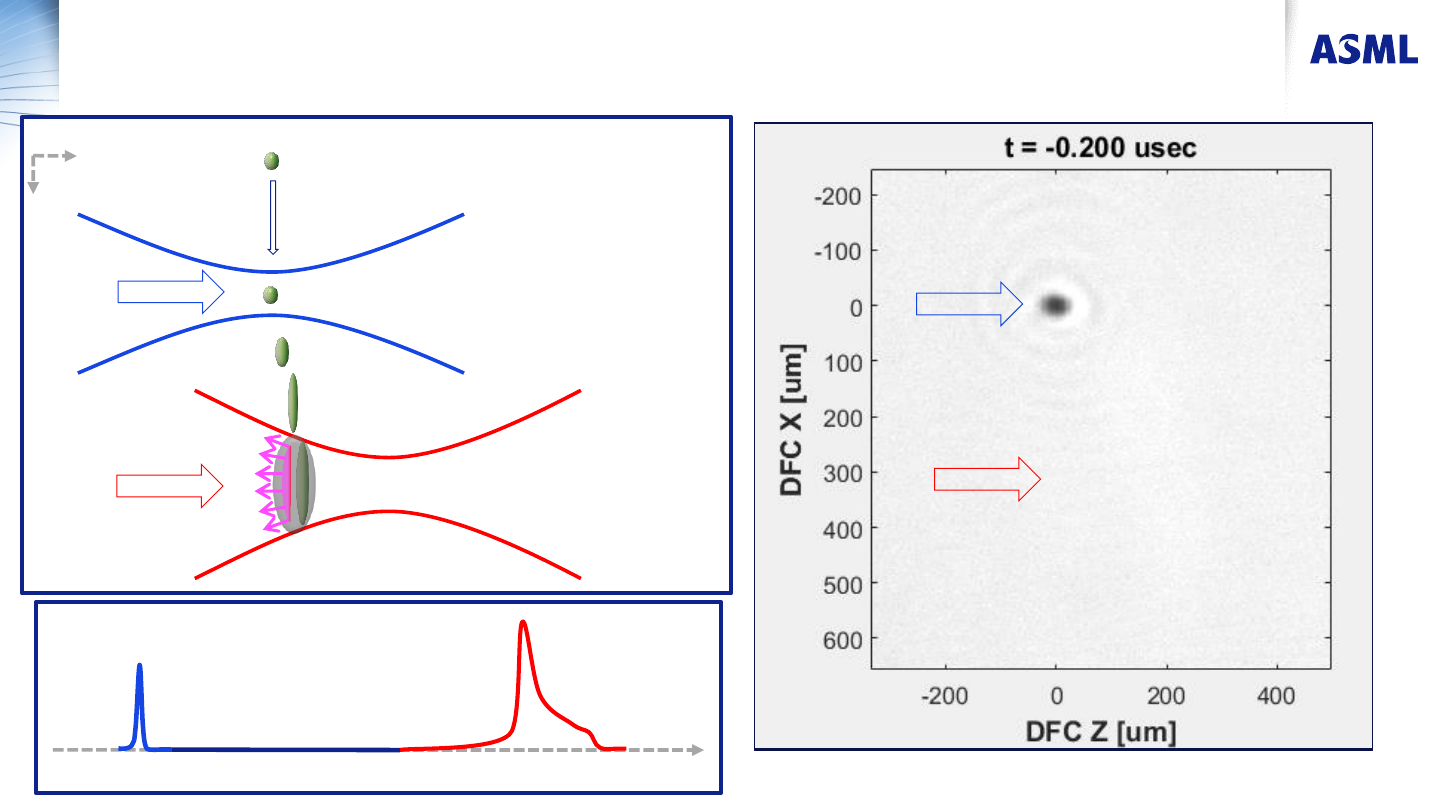

EUV Source: MOPA + Pre-Pulse Operation
Public
Beam Diameter 100mm
Droplet Diameter 27mm
CO
2
beam
Pre-pulse
CO
2
beam
Main pulse
Beam Diameter 400mm
Target Diameter 400mm
Droplet stream of 27mm droplets
80 m/s
Target
Expansion
EUV
CO
2
beam
Pre-pulse
CO
2
beam
Main-pulse
Target
Expansion
Spatial View
PP
MP
10.59 µm
Temporal View
Time
Z
X
Droplet generation
