2 操作安全
2.3 安全装置
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 203
2.3 安全装置
图13: 安全门和保护盖
为避免人身伤害，SIPLACE JTF‑ML2 安装有
一个安全门和多个保护盖。
SIPLACE JTF‑ML2 运行期间安全门
(1)
处于
锁定状态。
需要更改料盒时，可以使用工作站软件解锁
安全门。随后，SIPLACE JTF-ML2 处于非活
动状态，所有电机都停止运行。
警告
安全门
严禁在没有安全门或安全门打开的状态
下操作 SIPLACE JTF‑ML2。
.
SIPLACE JTF-ML2 有多个保护盖。切勿卸下
这些保护盖。
(2)
前保护盖
(3)
后部和上部保护盖
警告
保护盖
严禁在没有保护盖的状态下操作
SIPLACE JTF‑ML2。
.
图14: 安全保护开关和致动器
安全保护开关和致动器 (1)
此开关用于监控 TX 贴片机输出的安全回路信
号并检测安全门的开关状态。如果任一信号
打开，则安全门开关触点将打开，并断开安
全继电器输出。至所有电机的电源都将被切
断。
2 操作安全
2.4 ESD 使用说明
204 User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019
2.4 ESD 使用说明
2.4.1 ESD 代表什么？

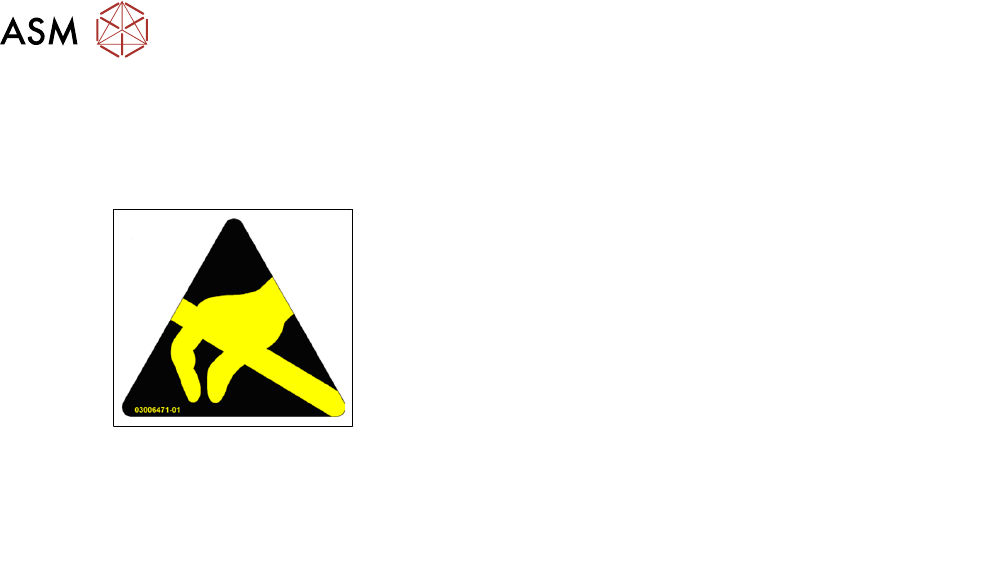

图15: ESD 标签
今天我们使用的所有模块中几乎都装配有高度集成的金属氧化物半导
体 (MOS) 模块和元件。其制造技术决定了这些电子元件对过压的情况
极为敏感，因此也对静电放电十分敏感。
此类模块的缩写为“ESD”（静电敏感器件）。“ESD”是国际通用的标
识。以下标志出现在机柜的铭牌、机架或包装上，表示此处使用了对
静电放电敏感的元件，因此相应模块也同样属于触摸敏感模块。
ESD 器件可以被远低于人类所能觉察水平的电压或能量摧毁。当一个人在没有给自己接地的情况下
触摸一个元件或模块时，就有可能产生这样的电压。暴露在这类过压下的元件一般不会马上发生故
障——在元件或模块运行了一段时间之后才会开始出现错误的表现。
2.4.2 防止静电充电重要措施
► 大部分塑料都很容易产生静电，因此必须避免它们与风险元件发生接触。
► 在处理静电敏感元件时，请始终确保人员、工作场地和包装都已安全接地。
2.4.3 如何处理 ESD 模块
一般而言：只能在必须操作的情况下才能接触电子模块。此时，务请确保在拾取扁平模块时不接触
到上面的引脚或印制导线。
只能采取以下接地措施后才能接触这些部件：
●
佩戴防静电腕带。
●
穿戴防静电鞋。
●
在 ESD 地板上穿着 ESD 鞋用防静电接地带。
在接触电子模块前，请立即触摸一个已接地的导电物体（例如开关箱上未涂漆的部分、水管等）以
释放身体内的静电。
切勿让具备可带电材料和高度绝缘材料的模块相互接触，例如塑料薄膜、绝缘台面或用人造纤维制
成的布料。
始终将这类模块放在一个导电的表面上（有 ESD 涂层的桌子、导电的 ESD 泡沫、ESD 包或容
器）。
不要让这些组件靠近数据查看器件、显示器或电视单元。与显示器之间保持至少 10 厘米的间距。
2.4.4 对 ESD 模块的测量与修改
只能在符合以下任一条件时，才能对此类模块进行测量：
●
使用已接地的测量仪器（例如通过 PE 导体）
●
使用没有电位的测量仪器并在测量前为测量头放电（例如接触控制器机壳未被涂油漆的部
分）。
► 如需执行焊接作业，请始终使用已接过地的烙铁。
2 操作安全
2.5 FCC、RFID
User Manual / Bedienungsanleitung / 用户手册 SIPLACE TX V1/V2 Series JEDEC Tray Feeder (JTF-ML2) 11/2019 205
2.4.5 派送 ESD 模块
► 始终将模块和元件存放在导电的包装（例如金属化的塑料包装袋或金属套筒）内，在派送时也
要使用导电的包装
► 如果包装不具导电性，请在包装前将模块放入一个导电的封套中。例如，使用导电的海绵橡
胶、ESD 袋、家用铝箔或纸。切勿使用塑料袋或薄膜。
► 如果模块中有集成的电池，请确保导电的包装不接触到电池电极或使其短路，如有需要，请首
先用绝缘胶带或材料将电极覆盖住。
2.5 FCC、RFID
2.5.1 FCC 注意事项
未经负责合规性的相关方明确批准的任何更改或改造均可能导致用户操作本设备的权限失效。本设
备符合 FCC 规则第 15 部分的规定。操作有以下两个条件：
1. 本设备不会导致有害干扰，以及
2. 本设备必须接受任何收到的干扰，包括可能导致
非正常操作的干扰。
提示
本设备已经过测试，并且测试结果显示其符合 FCC 规则第 15 部分对 B 类数字器件的限制。
这些限制旨在为安装在住宅中的设备提供合理的保护，避免其造成有害干扰。本设备产生、
使用并可能发射射频能量，如果不根据指示进行安装和使用，可能会导致对无线通信造成有
害干扰。不过，并不能保证在特殊安装情况下不会发生干扰。如果本设备导致对无线电或电
视信号接收产生有害干扰（这可能取决设备的开关状态），我们鼓励用户通过以下一项或多
项措施来消除干扰：
► 调整接收天线的方向或位置。
► 增加设备和接收器之间的距离。
► 将设备连接到与接收器所连电路不同的电路中的插座中。
► 咨询经销商或资深无线电/电视技术人员，寻求帮助。
2.5.2 SIPLACE JTF-ML2 上的 RFID
图16: SIPLACE JTF-ML2 上的 RFID
1. RFID 读写器模块位于 SIPLACE
JTF‑ML2 的料塔中。
2. 每个 SIPLACE JTF‑ML2 料盒上都有一
个 RFID 标签。
